一、軟管(guan)站的概(gai)念

  為吹(chui)掃、清潔(jie)、置換和維修等需(xu)要而設置的(de)(de)軟(ruan)管站(zhan)，一(yi)般(ban)由管道、閥(fa)門和軟(ruan)管及其接頭組成(cheng)。使用介質(zhi)通常(chang)為清潔(jie)水(shui)、蒸汽、氮氣和壓縮空(kong)氣。根據需(xu)要，大(da)多選用上述1～4種介質(zhi)的(de)(de)管線(xian)組成(cheng)。

二(er)、軟管站的位(wei)置

  ①. 在裝置內(nei)的(de)軟管(guan)站通常選用15～20m長的(de)軟管(guan)。軟管(guan)站的(de)位置不應影響(xiang)正常通行、操作(zuo)和維修。如設在管(guan)廊的(de)柱旁(pang)、靠(kao)近平臺的(de)欄桿處、塔(ta)壁旁(pang)邊等。

  ②. 在塔附近，軟管站可(ke)設(she)置在地面(mian)和(he)所有人孔的操作(zuo)平臺上(shang)。

  ③. 在(zai)爐(lu)子附近，軟管站的(de)設(she)計要(yao)求：圓筒爐(lu)，設(she)在(zai)地面上(shang)和(he)主要(yao)操(cao)作(zuo)平(ping)臺(tai)上(shang)；箱式爐(lu)，設(she)在(zai)地面上(shang)和(he)主要(yao)操(cao)作(zuo)平(ping)臺(tai)的(de)一端；多室的(de)箱式爐(lu)，設(she)在(zai)地面上(shang)和(he)主要(yao)操(cao)作(zuo)平(ping)臺(tai)的(de)一端。

  ④. 換熱器和泵區，應(ying)設在地面上靠近(jin)柱子處。

  ⑤. 在(zai)框架上(shang)，軟管站(zhan)可設置在(zai)每層樓面上(shang)（或根據工藝的(de)要求）。

  ⑥. 界(jie)區外軟管(guan)站的(de)(de)位置應設(she)在需要的(de)(de)地方(fang)，如泵房、汽車裝車站或火車裝車站、界(jie)外管(guan)道的(de)(de)吹(chui)掃口、置換接口附近，必(bi)要時可設(she)在物(wu)料管(guan)道低點排(pai)凈(jing)口處(chu)。

三、軟管(guan)(guan)站(zhan)管(guan)(guan)道布置(zhi)設(she)計的一般要(yao)求

  ①. 軟管(guan)站的(de)各類管(guan)道宜從管(guan)廊上總(zong)管(guan)的(de)頂部引出。

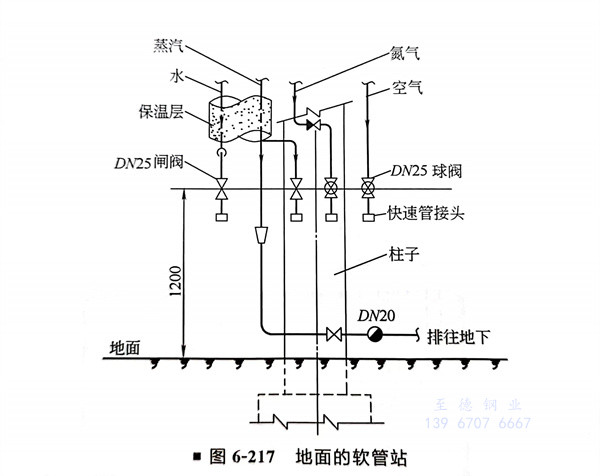

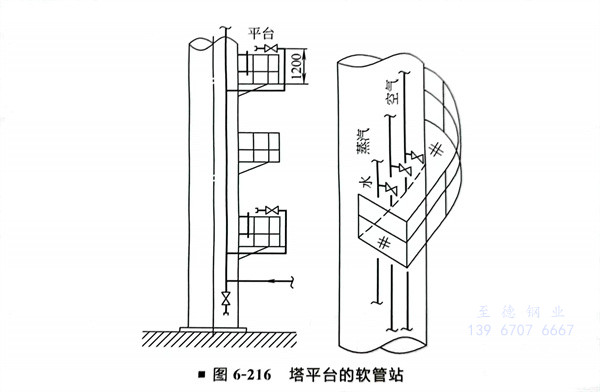

  ②. 軟管(guan)(guan)站(zhan)(zhan)的(de)切斷(duan)閥(fa)宜設在(zai)操(cao)作平(ping)(ping)臺或地面以上1.2m的(de)高(gao)度(du)（圖6-216、圖6-217）。如軟管(guan)(guan)站(zhan)(zhan)高(gao)于管(guan)(guan)廊上的(de)總管(guan)(guan)時，可參(can)照塔平(ping)(ping)臺的(de)軟管(guan)(guan)站(zhan)(zhan)布置閥(fa)門。

  ③. 立式容(rong)器(qi)的(de)軟(ruan)(ruan)管站宜布(bu)置(zhi)在立式容(rong)器(qi)及其平臺之間的(de)空隙(xi)內，其軟(ruan)(ruan)管接(jie)(jie)頭應向下安裝，若條件(jian)允(yun)許可水平安裝，但軟(ruan)(ruan)管連接(jie)(jie)管不得(de)妨礙人孔蓋的(de)開啟。

  ④. 軟管(guan)站(zhan)的管(guan)道一(yi)般均為DN25，特殊要求除外。管(guan)子、管(guan)件、閥門(men)等(deng)(deng)材料選用應符合管(guan)道等(deng)(deng)級規(gui)定(ding)。與軟管(guan)相連接宜(yi)采用快速(su)管(guan)接頭(tou)，各(ge)介質管(guan)道所用接頭(tou)的形式(shi)或規(gui)格宜(yi)有所區別。

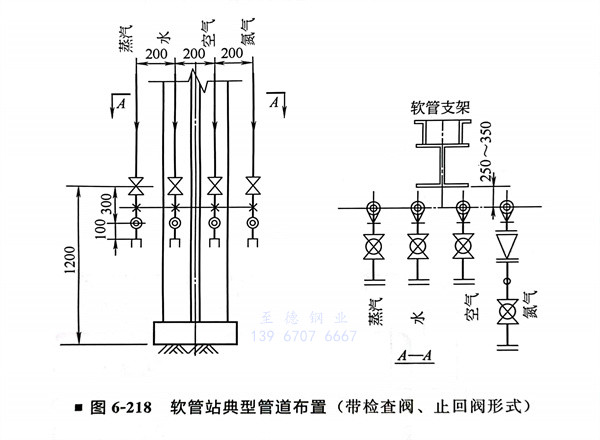

  ⑤. 如果工藝或項目有要求(qiu)，在(zai)某些(xie)介質的切斷(duan)閥前加裝止回(hui)閥。止回(hui)閥應(ying)安裝在(zai)水平管道上（見圖(tu)6-218中(zhong)氮氣管線(xian)）。

  ⑥. 在寒冷地區為(wei)了防凍，宜(yi)將水管(guan)與(yu)蒸汽管(guan)一起(qi)保溫，使蒸汽管(guan)起(qi)到(dao)伴(ban)管(guan)的(de)作用，但兩管(guan)之間應保持(chi)適當(dang)間距(ju)，使水管(guan)不凍結(jie)也不過熱即可(ke)。

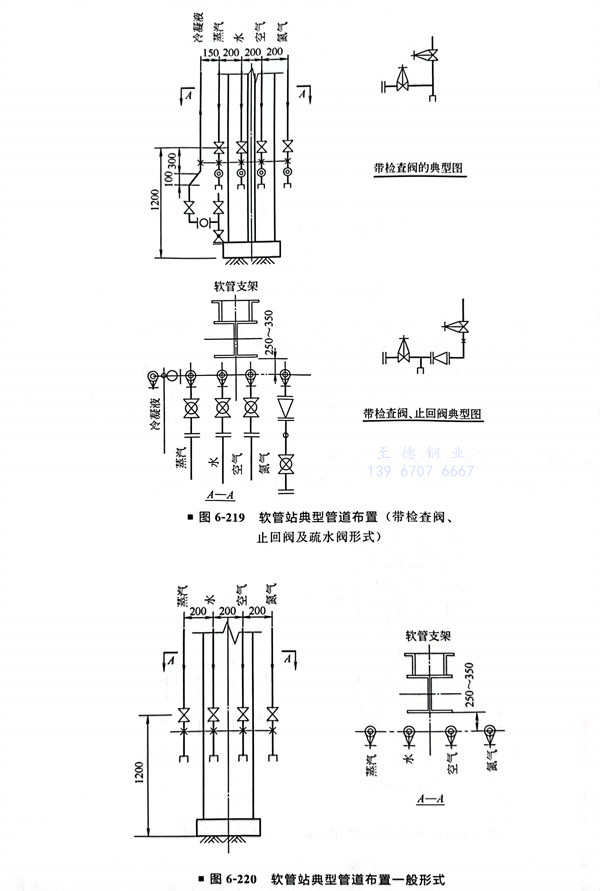

  ⑦. 布(bu)置(zhi)位置(zhi)低于(yu)蒸汽總(zong)管(guan)的(de)軟管(guan)站的(de)蒸汽管(guan)，當項(xiang)目有要(yao)求，可在其(qi)切斷閥(fa)前(qian)設疏水(shui)閥(fa)組，隨時(shi)排(pai)放(fang)冷(leng)凝液(ye)，如(ru)圖6-219所示（如(ru)工(gong)藝(yi)要(yao)求回(hui)收蒸汽冷(leng)凝液(ye)，即(ji)將疏水(shui)閥(fa)組后(hou)管(guan)線(xian)引回(hui)蒸汽冷(leng)凝液(ye)總(zong)管(guan)）。布(bu)置(zhi)高于(yu)蒸汽總(zong)管(guan)的(de)軟管(guan)站的(de)蒸汽管(guan)不需設疏水(shui)閥(fa)組。

四、常用軟管站形式的(de)典型圖工程實例

  大、中(zhong)型乙烯工程常用軟管站的(de)幾種形式(shi)參見(jian)圖6-218～圖6-220。
