1. 蒸汽夾套加熱系統設(she)計的一(yi)般要(yao)求(qiu)


  ①. 合理(li)布(bu)置夾(jia)套(tao)管的隔斷環(端板)、熱源及介(jie)質出入(ru)口,使夾(jia)套(tao)內熱源介(jie)質能自(zi)動排凈。蒸汽應(ying)從夾(jia)套(tao)的最(zui)高點(dian)引入(ru),冷(leng)凝(ning)水從最(zui)低(di)點(dian)排出。蒸汽夾(jia)套(tao)管布(bu)置應(ying)避免(mian)可能積(ji)聚冷(leng)凝(ning)水的死角和(he)下凹的袋形(xing)。低(di)點(dian)處應(ying)加(jia)設(she)疏水閥排出積(ji)水。


  ②. 按(an)HG/T20549的規(gui)定,每個蒸汽入(ru)口對應(ying)的套管(guan)總長度(du)不宜(yi)超過(guo)30m,超過(guo)時應(ying)另(ling)設(she)蒸汽入(ru)口。每個閥或每根(gen)跨越管(guan)的壓(ya)力降可按(an)3m直管(guan)考(kao)慮。


   當工藝管道需設全夾套(tao)時,每段套(tao)管長度不宜超過(guo)6m或12m(可根據項目具體要求(qiu)確定)。有(you)拆卸要求(qiu)時,每隔6m或12m宜設一(yi)對法(fa)蘭。

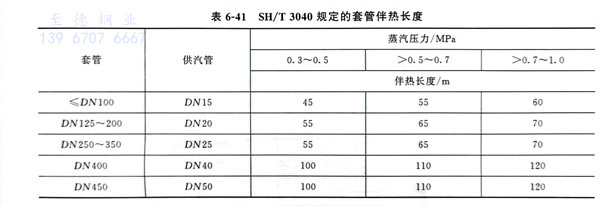

   SH/T 3040也對加(jia)套(tao)(tao)管蒸汽(qi)入(ru)口(kou)至(zhi)凝結水排出口(kou)的距離(li)(即套(tao)(tao)管伴熱長度)進行了規(gui)定(表6-41),需要根據工程項(xiang)目實際情況選(xuan)擇(ze)使用不同標(biao)準(zhun)規(gui)范提(ti)供的套(tao)(tao)管伴熱長度。


表 41.jpg


  ③. 在(zai)寒(han)冷(leng)地區(qu),蒸汽夾套管每6m或12m長(chang)的(de)套管需要設(she)一(yi)個(ge)(ge)疏(shu)(shu)水(shui)(shui)閥。在(zai)非寒(han)冷(leng)地區(qu),允許每30m長(chang)設(she)一(yi)個(ge)(ge)疏(shu)(shu)水(shui)(shui)閥。疏(shu)(shu)水(shui)(shui)閥的(de)位(wei)置必須低于(yu)夾套冷(leng)凝(ning)(ning)水(shui)(shui)出(chu)(chu)口。同(tong)時,與之(zhi)相連的(de)冷(leng)凝(ning)(ning)水(shui)(shui)排出(chu)(chu)管也不得(de)有高(gao)于(yu)冷(leng)凝(ning)(ning)水(shui)(shui)出(chu)(chu)口的(de)高(gao)點(dian)。


  ④. 夾套管(guan)管(guan)段之間的(de)跨越管(guan)最小直徑為DN15。其位置應利于(yu)自流(liu)排液(ye)。

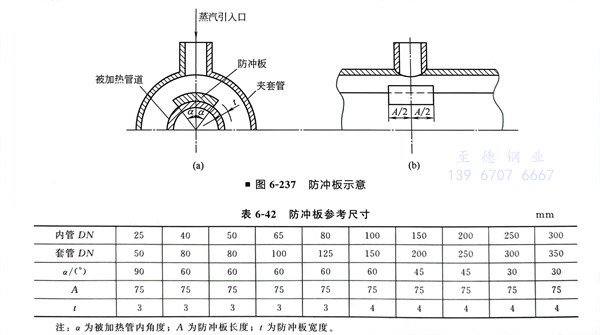

  ⑤. 蒸汽壓力、PN≥0.7 MPa時,應(ying)在套(tao)管內蒸汽引(yin)入口處設防沖板(圖6-237、表6-42)。




2. 確定夾套加熱管的(de)結構(gou)


  夾套管(guan)組(zu)裝及其(qi)配件選用應根(gen)據套管(guan)與內(nei)管(guan)的(de)介(jie)質(zhi)性質(zhi)、設計溫度和設計壓(ya)力等條件確定。除非(fei)另有規定,夾套加熱管(guan)的(de)組(zu)合尺寸可參見表(biao)6-43。


3. 內管(guan)與套管(guan)連接形式

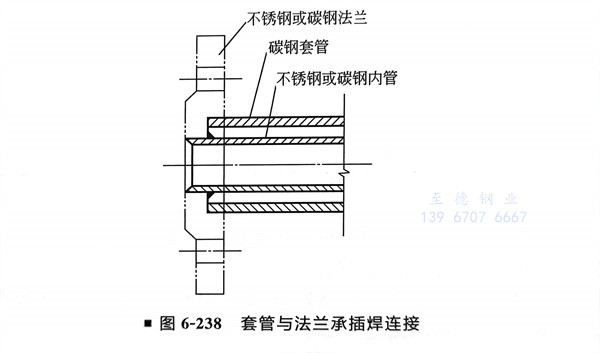

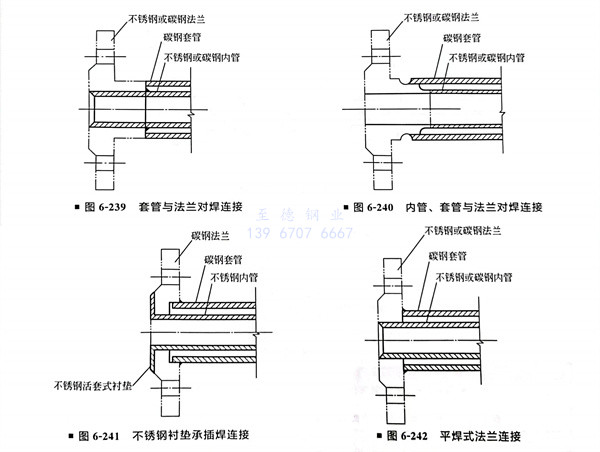

 a. 全(quan)夾套的(de)法蘭(lan)連接形式(圖(tu)(tu)6-238~圖(tu)(tu)6-242)



 b. 半夾套(tao)及(ji)簡易夾套(tao)的法蘭連接形式

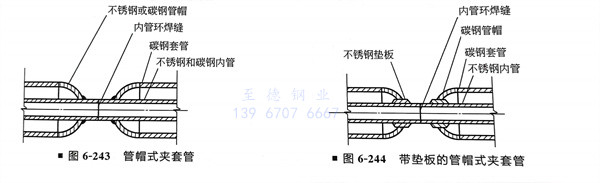

   ①. 管帽式夾套管:如圖6-243、圖6-244所示。

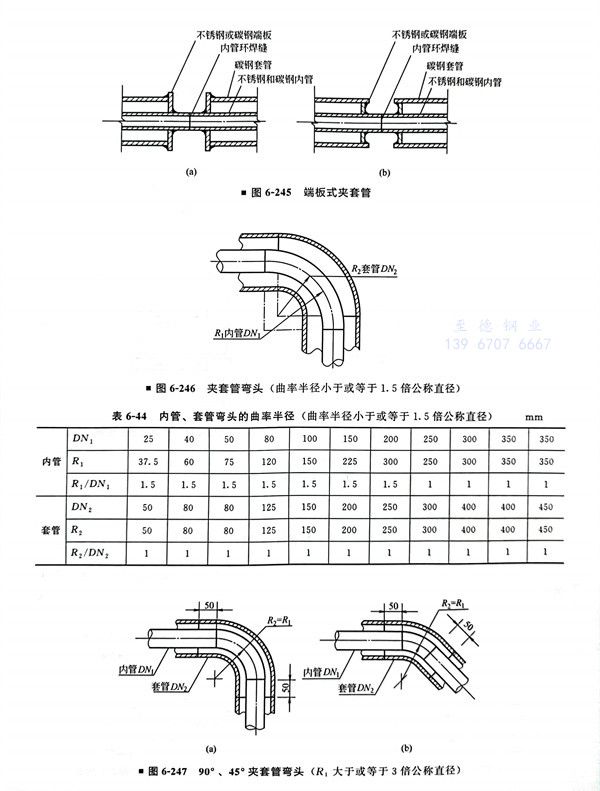

   ②. 端板式夾套(tao)管:如圖(tu)6-245所示。




4. 夾套管管件結(jie)構形(xing)式(shi)


  ①. 內管彎頭的曲(qu)率(lv)半徑小于或等于1.5倍公稱直徑時,可采用(yong)標準彎頭(圖6-246)。內管、套(tao)管彎頭的曲(qu)率(lv)半徑R1、R2宜按表6-44確(que)定。


     內管(guan)(guan)(guan)彎頭(tou)的(de)曲(qu)(qu)(qu)率(lv)(lv)半徑(jing)R1大于或等于3倍(bei)公(gong)稱直徑(jing)時(shi),套(tao)管(guan)(guan)(guan)彎頭(tou)采用剖切(qie)型,套(tao)管(guan)(guan)(guan)彎頭(tou)的(de)曲(qu)(qu)(qu)率(lv)(lv)半徑(jing)與內管(guan)(guan)(guan)彎頭(tou)的(de)曲(qu)(qu)(qu)率(lv)(lv)半徑(jing)相等(R2=R1)時(shi),如圖6-247所示。內管(guan)(guan)(guan)、套(tao)管(guan)(guan)(guan)彎頭(tou)的(de)曲(qu)(qu)(qu)率(lv)(lv)半徑(jing)見表6-45。

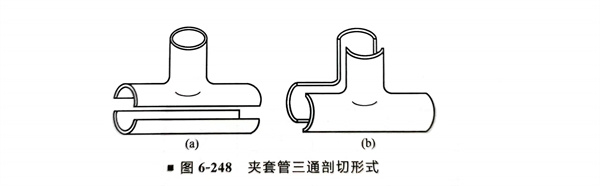

  ②. 夾套(tao)管(guan)的三通應采用剖切型,有橫切和縱(zong)切兩種形式(圖6-248)。應根據實(shi)際安裝情況選用。

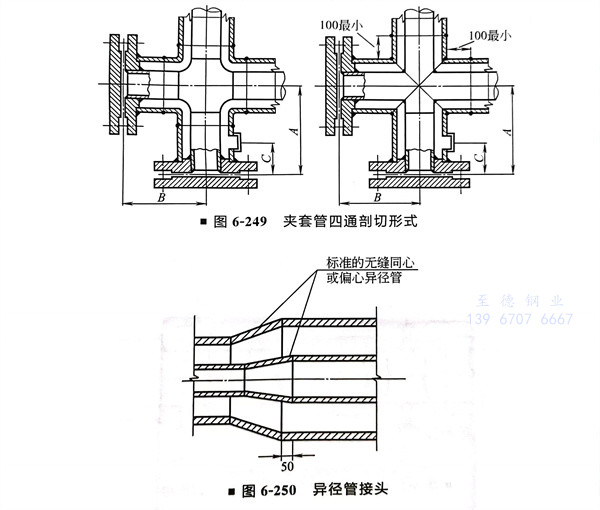

  ③. 夾(jia)(jia)套管(guan)的(de)四通(tong)管(guan):當(dang)管(guan)道夾(jia)(jia)套內的(de)工(gong)藝物料在常(chang)溫(wen)下固化,或維修時(shi)需要機(ji)械清(qing)除(chu)的(de)才(cai)采(cai)用四通(tong)來代替彎頭,其(qi)結(jie)構(gou)形式如(ru)圖6-249所(suo)示,各尺寸參見表6-46。


  ④. 夾套(tao)管(guan)的(de)異徑(jing)管(guan):內管(guan)的(de)異徑(jing)管(guan)與套(tao)管(guan)的(de)異徑(jing)管(guan)的(de)大口端端部應錯開距離,宜為(wei)50mm,其結構形式如圖6-250所示。

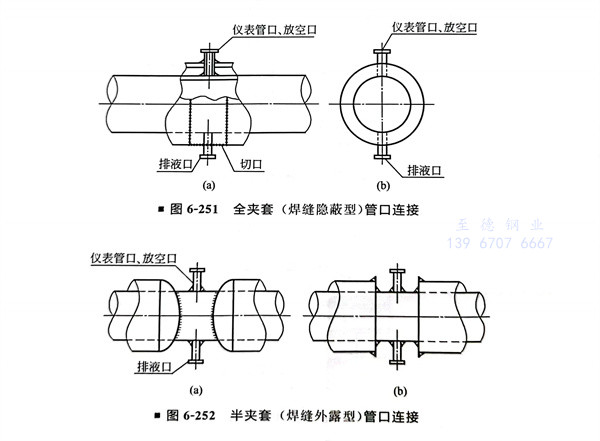

  ⑤. 夾套管(guan)(guan)內(nei)管(guan)(guan)的儀表管(guan)(guan)口、管(guan)(guan)頂放空口及管(guan)(guan)底排液口的結構形式如(ru)圖6-251、圖6-252所示。
