一、靜電接地(di)的概念


  靜(jing)電(dian)是指工業靜(jing)電(dian),即生產(chan)、儲運過程中在物(wu)料、裝置、人體、器材和構筑物(wu)上產(chan)生和積(ji)累起來的(de)靜(jing)電(dian),雷(lei)電(dian)不屬于工業靜(jing)電(dian)范疇。

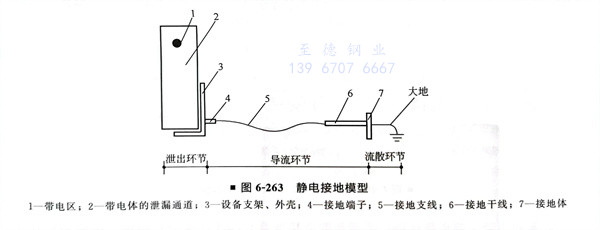

  靜(jing)電(dian)接地系統可(ke)用(yong)一(yi)個簡單的模型來(lai)說明,如圖6-263所示。





二(er)、管廊的靜(jing)電(dian)接地(di)

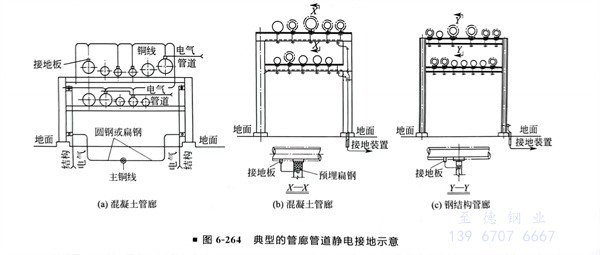

  ①. 管(guan)廊上(shang)(shang)的(de)管(guan)道靜電(dian)(dian)接(jie)(jie)地(di)(di)是(shi)通過接(jie)(jie)在管(guan)道上(shang)(shang)的(de)接(jie)(jie)地(di)(di)銅線接(jie)(jie)至(zhi)管(guan)廊柱(zhu)或梁(liang)上(shang)(shang)的(de)接(jie)(jie)地(di)(di)端(duan)子(zi),再接(jie)(jie)至(zhi)接(jie)(jie)地(di)(di)干線來完成的(de),為(wei)達(da)到迅速導走靜電(dian)(dian)的(de)目的(de),管(guan)廊上(shang)(shang)凡需靜電(dian)(dian)接(jie)(jie)地(di)(di)的(de)管(guan)子(zi)都應直接(jie)(jie)在管(guan)子(zi)上(shang)(shang)焊接(jie)(jie)線板(圖6-264)。


  ②. 管(guan)廊上(shang)管(guan)道靜(jing)電(dian)接(jie)(jie)(jie)地(di)點,必須(xu)與靜(jing)電(dian)接(jie)(jie)(jie)地(di)總線(xian)(或接(jie)(jie)(jie)地(di)極(ji))相(xiang)連,因此相(xiang)應在此位置上(shang)的柱(zhu)或梁要設接(jie)(jie)(jie)地(di)端(duan)子,需靜(jing)電(dian)接(jie)(jie)(jie)地(di)的管(guan)道要加焊接(jie)(jie)(jie)地(di)板。





三、工(gong)藝裝(zhuang)置內(nei)的(de)靜電接地(di)


 ①. 工藝裝置內管(guan)道的(de)(de)(de)靜電接地主要通過設(she)(she)(she)(she)備(bei)的(de)(de)(de)靜電接地來實現,設(she)(she)(she)(she)備(bei)的(de)(de)(de)靜電接地板由(you)設(she)(she)(she)(she)備(bei)專業設(she)(she)(she)(she)計(ji)。管(guan)道專業在管(guan)口方位圖(tu)上表示(shi),并(bing)向(xiang)電氣專業提供(gong)設(she)(she)(she)(she)備(bei)布置圖(tu)。


 ②. 廠內管線進(jin)入工(gong)藝(yi)裝(zhuang)置或(huo)建(jian)筑物按防雷設(she)計要(yao)(yao)求均有(you)接地,已滿足靜電接地要(yao)(yao)求。


   a. 廠內(nei)管線帶的(de)靜(jing)電(dian)接(jie)(jie)地(di)(di)一(yi)般要單(dan)獨設計,要引起重(zhong)視以免漏(lou)項。管線接(jie)(jie)地(di)(di)點大致(zhi)在三個地(di)(di)方要注意:接(jie)(jie)入泵過濾器(qi)、緩沖器(qi)等(deng)設備處是(shi)靜(jing)電(dian)量的(de)變(bian)化所在,也是(shi)接(jie)(jie)地(di)(di)方便處;管線的(de)分岔處一(yi)般考(kao)慮為接(jie)(jie)地(di)(di)點;平行的(de)管線直管段一(yi)般80~100m的(de)間隔處支架上設有管線支座,也是(shi)方便的(de)接(jie)(jie)地(di)(di)點。

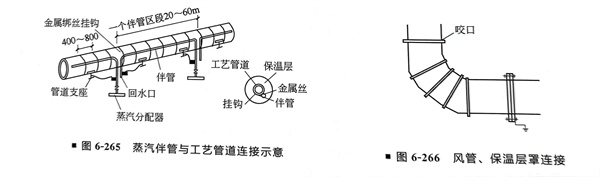

   b. 當有蒸汽伴管時,與其工藝(yi)管道的連接可參(can)見圖6-265。


   c. 常(chang)規的做法參(can)見圖6-266。

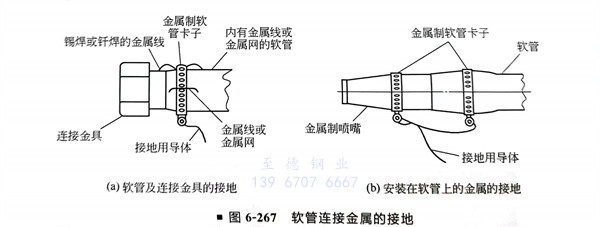

   d. 強調非導體管段上的金(jin)屬(shu)(shu)件必須接地(di),尤其(qi)中間(jian)的金(jin)屬(shu)(shu)接頭不要遺忘,以防造成靜電積聚。對軟管上金(jin)屬(shu)(shu)的接地(di)參見圖(tu)6-267。

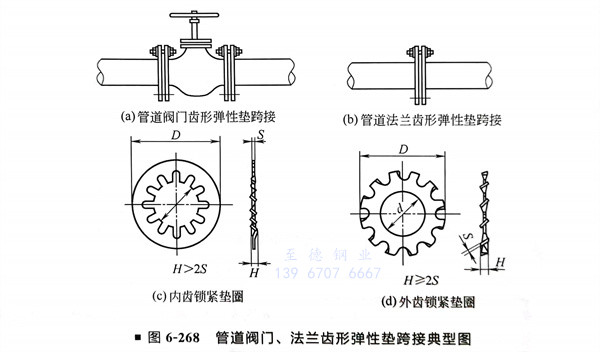

 ③. 管道通過(guo)法(fa)蘭(lan)連(lian)(lian)接(jie)(jie)(jie)、焊(han)接(jie)(jie)(jie)和螺(luo)紋連(lian)(lian)接(jie)(jie)(jie)等(deng)方(fang)(fang)式與設備相(xiang)連(lian)(lian),對于法(fa)蘭(lan)連(lian)(lian)接(jie)(jie)(jie),一般情況下是法(fa)蘭(lan)通過(guo)螺(luo)栓(shuan)(shuan)、螺(luo)母(mu)的(de)連(lian)(lian)接(jie)(jie)(jie)可將靜電導走,并不需(xu)要另外進行法(fa)蘭(lan)跨接(jie)(jie)(jie)線設計。在螺(luo)栓(shuan)(shuan)連(lian)(lian)接(jie)(jie)(jie)處(chu),如果導電效果不良時,可在法(fa)蘭(lan)螺(luo)栓(shuan)(shuan)上增設金屬齒形墊的(de)方(fang)(fang)法(fa)加以(yi)解決(圖6-268)。




 ④. 當工藝物料(liao)有特殊要(yao)求或法蘭連接(jie)(jie)(jie)的(de)管道系統為絕緣狀態(tai),法蘭的(de)跨接(jie)(jie)(jie)線就要(yao)進行設計,以確保(bao)靜電能迅速通過法蘭跨接(jie)(jie)(jie)線傳導(dao)至設備(bei)接(jie)(jie)(jie)地(di)板(ban)導(dao)走。對(dui)于管道與(yu)設備(bei)管口(kou)相連處的(de)法蘭跨接(jie)(jie)(jie),由于其(qi)管口(kou)一般沒有接(jie)(jie)(jie)地(di)板(ban),管口(kou)端跨接(jie)(jie)(jie)線纏在螺(luo)(luo)栓上用螺(luo)(luo)母壓緊,必要(yao)時加用金屬齒形墊。


 ⑤. 有的工程公司,管道法(fa)蘭跨接線(xian)設計(ji)管道專(zhuan)業(ye)僅出設計(ji)說明,發標準(zhun)圖和統計(ji)接地板和跨接線(xian)材料。



四、法蘭跨接(jie)線(xian)設計


法(fa)蘭(lan)跨接線連接方(fang)式(shi)很多(duo),本(ben)節只(zhi)推薦其中兩種常(chang)規(gui)跨接方(fang)式(shi)和一種特殊跨接方(fang)式(shi)。

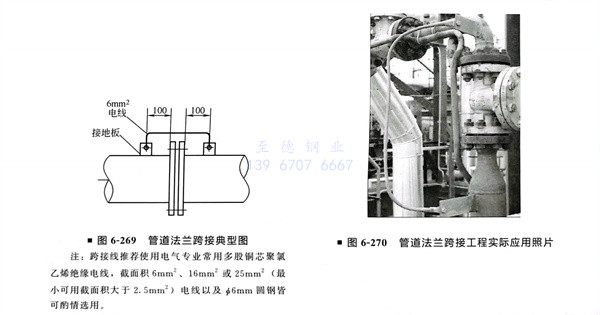

①. 法蘭跨接(jie)方式如圖(tu)6-269、圖(tu)6-270所示。




  注:跨接(jie)線推薦(jian)使用(yong)(yong)電(dian)(dian)氣專(zhuan)業常用(yong)(yong)多股銅芯聚氯乙(yi)烯絕緣電(dian)(dian)線,截面積6m㎡16m㎡或25m㎡(最小(xiao)可(ke)用(yong)(yong)截面積大于2.5m㎡)電(dian)(dian)線以及Φ6mm圓鋼皆可(ke)酌情選用(yong)(yong)。

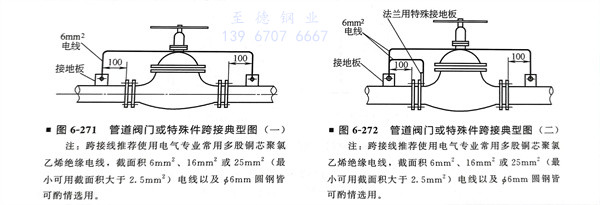

 ②. 閥門(men)或特殊件(jian)跨接如(ru)圖6-271所示。


 ③. 當(dang)業主有特殊要求時或(huo)工藝(yi)特別(bie)強調的狀(zhuang)況下,可(ke)以考慮(lv)另一種跨(kua)接方(fang)式,即特殊物(wu)料的閥門或(huo)特殊件跨(kua)接,如圖6-272所示。




    注:跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線,截面積m㎡16m㎡或25m2(最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。


    注:跨接(jie)線(xian)推薦使用電(dian)氣(qi)專業常用多股銅(tong)芯聚氯乙烯絕(jue)緣電(dian)線(xian),截面(mian)積6m16m㎡或25m㎡(最小可用截面(mian)積大于2.5m㎡)電(dian)線(xian)以(yi)及6mm 圓鋼皆可酌情(qing)選(xuan)用。
