一、裝置內構筑物的類(lei)型
裝置內構筑物包括管(guan)架(jia)(jia)（包括管(guan)廊）框(kuang)架(jia)(jia)、平臺梯子、放空煙囪，防火墻(qiang)、管(guan)溝、圍堰等。
二(er)、構筑物(wu)布置設計(ji)的一般要求
①. 在構(gou)(gou)架(jia)上布置設備(bei)(bei)時，應結合結構(gou)(gou)設計布置設備(bei)(bei)的(de)支座梁(liang)，且應將尺寸相(xiang)同或相(xiang)近(jin)的(de)設備(bei)(bei)布置在同一層構(gou)(gou)架(jia)上。
②. 靠近(jin)管廓的(de)構(gou)架立柱(zhu)宜與管廓立柱(zhu)對齊。
③. 構架的層高(gao)應符合(he)的要求(qiu)(qiu)：生產過程要求(qiu)(qiu)設(she)備布(bu)置的高(gao)度(du)；設(she)備操作和(he)檢修的必要高(gao)度(du)；管(guan)道布(bu)置的高(gao)度(du)（包括與管(guan)廊相連管(guan)道的高(gao)度(du)）。
④. 裝置的(de)可(ke)燃(ran)(ran)氣體(ti)、液(ye)化烴和(he)可(ke)燃(ran)(ran)液(ye)體(ti)設備采用(yong)多層構(gou)架(jia)布置時(shi)，除工藝要求(qiu)外，其(qi)構(gou)架(jia)不宜超過4層（含(han)地面(mian)層）。當工藝對(dui)設備布置有(you)特殊要求(qiu)（如(ru)重力流要求(qiu)）時(shi)，構(gou)架(jia)層數(shu)不受此限。
三、框架的(de)布置設計(ji)
1. 框架的類型
框架(jia)(jia)按(an)設(she)(she)備布(bu)(bu)置(zhi)(zhi)(zhi)需要可以和(he)(he)管(guan)(guan)廊(lang)結合(he)在一起布(bu)(bu)置(zhi)(zhi)(zhi)，如管(guan)(guan)廊(lang)下布(bu)(bu)置(zhi)(zhi)(zhi)機、泵，管(guan)(guan)廊(lang)的管(guan)(guan)道(dao)在泵的上(shang)方，管(guan)(guan)道(dao)上(shang)方第一層框架(jia)(jia)布(bu)(bu)置(zhi)(zhi)(zhi)高(gao)位容器(qi)，第二層布(bu)(bu)置(zhi)(zhi)(zhi)冷(leng)卻(que)器(qi)和(he)(he)換熱(re)器(qi)，最上(shang)一層布(bu)(bu)置(zhi)(zhi)(zhi)空冷(leng)器(qi)或冷(leng)凝冷(leng)卻(que)器(qi)。框架(jia)(jia)也可以獨立布(bu)(bu)置(zhi)(zhi)(zhi)。根據各類(lei)設(she)(she)備要求設(she)(she)置(zhi)(zhi)(zhi)，如塔(ta)框架(jia)(jia)、反應器(qi)框架(jia)(jia)、換熱(re)設(she)(she)備和(he)(he)容器(qi)框架(jia)(jia)等(deng)。
2. 框架的(de)結構尺寸
框(kuang)架(jia)(jia)的(de)結構尺(chi)(chi)寸，按(an)設(she)備(bei)的(de)不同要(yao)(yao)求(qiu)確(que)(que)定，在管廊(lang)附近的(de)框(kuang)架(jia)(jia)，其(qi)柱(zhu)距(ju)與管廊(lang)柱(zhu)距(ju)對(dui)齊為宜，一般(ban)為6m。框(kuang)架(jia)(jia)跨度(du)(du)隨架(jia)(jia)空設(she)備(bei)要(yao)(yao)求(qiu)不同而(er)異。框(kuang)架(jia)(jia)的(de)高(gao)度(du)(du)應滿(man)足設(she)備(bei)的(de)工藝操作、設(she)備(bei)的(de)安裝(zhuang)檢修和敷設(she)管道的(de)要(yao)(yao)求(qiu)。框(kuang)架(jia)(jia)的(de)層(ceng)高(gao)。按(an)最(zui)大設(she)備(bei)要(yao)(yao)求(qiu)確(que)(que)定，但在布置(zhi)設(she)備(bei)時盡(jin)可(ke)能(neng)將尺(chi)(chi)寸相近似的(de)設(she)備(bei)布置(zhi)在同一層(ceng)框(kuang)架(jia)(jia)上，而(er)且(qie)要(yao)(yao)考慮設(she)備(bei)支座梁的(de)位置(zhi)，使其(qi)經濟合理。
四、平(ping)臺梯子的(de)布置設計(ji)
①. 在需(xu)要操作(zuo)和經(jing)常維修的場所應設置平臺和梯(ti)子(zi)并按防火(huo)要求設置安全梯(ti)。
②. 在設備和(he)管(guan)道上，操(cao)作(zuo)(zuo)中需(xu)(xu)要維修(xiu)、檢查、調節和(he)觀察的地(di)方，如人孔(kong)(kong)、手(shou)孔(kong)(kong)、塔(ta)、法蘭、調節閥(fa)(fa)、安全(quan)閥(fa)(fa)、取樣點、流量孔(kong)(kong)板、液面計、工(gong)藝(yi)盲板，經常操(cao)作(zuo)(zuo)的閥(fa)(fa)門和(he)需(xu)(xu)要用機械清理的管(guan)道轉彎處(chu)都(dou)應設置平(ping)臺和(he)梯子。
③. 對(dui)平臺的尺寸要(yao)求(qiu)
a. 一般平臺(tai)寬(kuan)度不(bu)(bu)應小(xiao)于(yu)0.8m，平臺(tai)上凈空不(bu)(bu)應小(xiao)于(yu)2.2m。
b. 相鄰塔器(qi)的平臺標高應(ying)盡量一樣，布(bu)置成(cheng)聯(lian)合平臺。
c. 為設備人孔、手孔設置的平臺，與人孔中(zhong)心(xin)的距(ju)離宜為0.6～1.2m，不(bu)宜大于1.5m；與手孔的距(ju)離不(bu)宜大于0.8～1.4m。
d. 為設備加料口(kou)設置的平(ping)臺，距料口(kou)頂不宜(yi)大于1.0m。
e. 裝設(she)在設(she)備(bei)(bei)上(shang)的平(ping)臺(tai)不應(ying)(ying)妨(fang)礙設(she)備(bei)(bei)的檢修，否則(ze)，應(ying)(ying)做(zuo)成(cheng)可拆卸式的。
f. 為立式換熱器(qi)設(she)置的(de)(de)平臺與上部管箱法(fa)蘭(lan)或管箱蓋(gai)的(de)(de)距離不宜大于1.5m。
g. 為了便(bian)于檢修水箱(xiang)內的管束，水箱(xiang)上(shang)的平(ping)臺應(ying)是可拆卸的。
④. 梯子的設置要求(qiu)
a. 廠房和框架的(de)主要(yao)梯(ti)子(zi)(zi)和操作頻繁的(de)平臺(tai)的(de)梯(ti)子(zi)(zi)應采用斜(xie)梯(ti)。成組布置的(de)塔的(de)聯合(he)(he)平臺(tai)，宜采用斜(xie)梯(ti)。其他場合(he)(he)可設直梯(ti)、并應按疏(shu)散和安全(quan)要(yao)求設置安全(quan)疏(shu)散梯(ti)。
b. 在設(she)置(zhi)平臺有困難而又需要(yao)操作和維修的地(di)方(fang)可設(she)置(zhi)直梯，如在設(she)備上安(an)裝的壓力(li)計(ji)、溫度計(ji)，不經常打開的手孔，液(ye)位控制(zhi)器在2.0～3.5m之間，以及為(wei)地(di)下設(she)備設(she)置(zhi)的地(di)坑深(shen)度為(wei)2.0m以上等處。
⑤. 梯子的尺寸要求
a. 斜梯(ti)(ti)(ti)的角度(du)一般為45°，由于條件(jian)限制(zhi)也可55°，每段斜梯(ti)(ti)(ti)的高度(du)不(bu)宜大(da)于5m。超過(guo)5m時(shi)可設梯(ti)(ti)(ti)間平(ping)臺，分段設梯(ti)(ti)(ti)子。
b. 斜梯的寬(kuan)度(du)不應小于(yu)0.7m。
c. 直(zhi)梯的寬度宜為0.4～0.6m。
d. 設(she)備上的(de)直梯(ti)(ti)宜(yi)從側(ce)面(mian)通向(xiang)平(ping)(ping)臺。每段(duan)直梯(ti)(ti)的(de)高度(du)不應大于8m。超過8m時(shi)必須設(she)梯(ti)(ti)間(jian)平(ping)(ping)臺，分(fen)段(duan)設(she)梯(ti)(ti)子。
根據GB 4053.1-2009“單(dan)段(duan)(duan)梯及多段(duan)(duan)梯的梯高均(jun)應(ying)不(bu)大于(yu)(yu)(yu)15m”結合(he)石油化(hua)工裝置的特點(dian)，規定作為(wei)操作梯每(mei)段(duan)(duan)梯子的高度不(bu)宜大于(yu)(yu)(yu)10m；作為(wei)安全疏散梯的每(mei)段(duan)(duan)梯子的高度可大于(yu)(yu)(yu)10m，但(dan)不(bu)應(ying)大于(yu)(yu)(yu)15m。
⑥. 超過2m的直梯應設安全護籠。
⑦. 平(ping)臺的(de)(de)防(fang)護(hu)欄(lan)桿(gan)(gan)高度(du)為(wei)1m，20m以上平(ping)臺的(de)(de)防(fang)護(hu)欄(lan)桿(gan)(gan)高度(du)一(yi)般(ban)為(wei)1.2m。防(fang)護(hu)欄(lan)桿(gan)(gan)為(wei)固定式(shi)設(she)施。對于影響檢修(xiu)的(de)(de)欄(lan)桿(gan)(gan)，應采用(yong)可拆卸式(shi)的(de)(de)。
⑧. 根據GB50160防火規范要(yao)(yao)求，甲、乙、丙類塔區聯(lian)合平臺(tai)(tai)以及(ji)其他工藝設(she)備和大型容器(qi)或容器(qi)組(zu)的(de)平臺(tai)(tai)，均應設(she)置不少于(yu)兩(liang)個通(tong)往地面的(de)梯子(zi)，作為安全出(chu)口，各安全口的(de)距離不應大于(yu)25m。但對不大于(yu)8m的(de)甲類平臺(tai)(tai)和長度(du)不大于(yu)15m的(de)乙、丙類平臺(tai)(tai)可(ke)只設(she)一(yi)個梯子(zi)，相鄰(lin)的(de)框(kuang)架、平臺(tai)(tai)宜根據安全疏(shu)散(san)的(de)需要(yao)(yao)用走(zou)橋連通(tong)。
⑨. 根(gen)據(ju)GB50160防(fang)火規范要求：進、出(chu)裝置(zhi)的(de)(de)可(ke)燃(ran)氣體、液(ye)化(hua)烴和(he)可(ke)燃(ran)液(ye)體的(de)(de)管(guan)道(dao)，在裝置(zhi)的(de)(de)邊界處(chu)應(ying)設(she)隔(ge)斷(duan)閥和(he)8字(zi)盲板(ban)，在隔(ge)斷(duan)閥處(chu)應(ying)設(she)平臺，長度等于或大于8m的(de)(de)平臺應(ying)在兩個(ge)方向(xiang)設(she)梯子。
⑩. 平(ping)臺荷重一(yi)般為200kgf／㎡，對于供檢修用的平(ping)臺一(yi)般按(an)400k0kgf/㎡均布載荷設計。對于大型設備應按(an)其最大部件(jian)荷重與土建專業商定。
五(wu)、梯子、平臺、活動梯子平臺的(de)設計部位

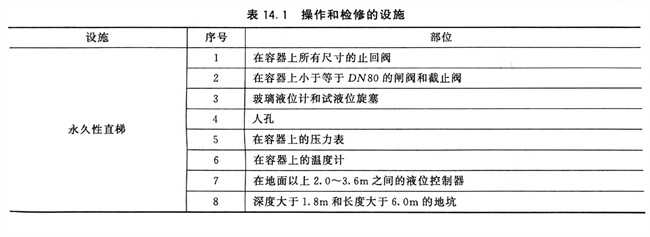

操作、檢修(xiu)用梯子、平臺(tai)、活(huo)動梯子平臺(tai)的設計部(bu)位見(jian)表14.1。
六、放(fang)空煙囪的(de)布(bu)置設計(ji)
①. 可(ke)燃氣體(ti)(ti)及有害氣體(ti)(ti)的(de)排(pai)放要求和高度，應符合(he)現行GB 16297《大氣污染綜合(he)排(pai)放標準(zhun)》、GB 50160《石油化工(gong)企(qi)業設(she)計防火規范》或(huo)項(xiang)目建設(she)所(suo)在(zai)國(guo)家或(huo)地區的(de)規范要求。
②. 放(fang)空用煙囪(cong)應設置(zhi)(zhi)在裝(zhuang)置(zhi)(zhi)的一端或邊緣地區，且位于裝(zhuang)置(zhi)(zhi)常(chang)年最小頻(pin)率(lv)風向的上風側。
③. 放(fang)空(kong)用(yong)煙囪與周圍平臺的位(wei)置(zhi)關系(xi)應符(fu)合下(xia)列要求：
a. 如(ru)在煙(yan)囪(cong)頂部(bu)外緣水平(ping)方(fang)向(xiang)20m范圍內布置平(ping)臺，煙(yan)囪(cong)頂部(bu)至少高(gao)出平(ping)臺3.5m，如(ru)圖14.1所(suo)示，如(ru)平(ping)臺上還有操作室(shi)，煙(yan)囪(cong)應(ying)高(gao)出操作室(shi)的屋頂2m。
b. 如在煙囪頂部外緣(yuan)算起水平方向20m以(yi)外布置(zhi)平臺，平臺應(ying)按圖(tu)14.1的要求(qiu)設置(zhi)。
