馬氏體不(bu)銹鋼(gang)同鐵素體不銹鋼和奧氏體(ti)不銹鋼(gang)的特性不同，馬氏體不(bu)銹鋼管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬(ma)氏(shi)體(ti)不銹(xiu)鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

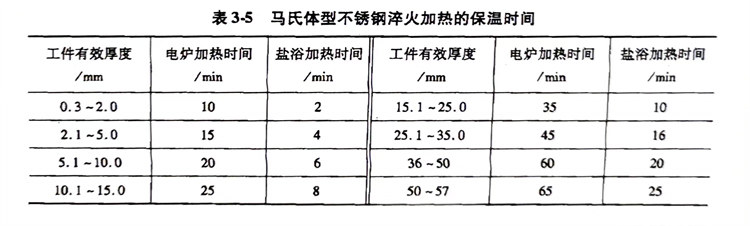

  馬氏(shi)(shi)體(ti)不銹鋼(gang)管的(de)淬火(huo)(huo)加(jia)(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)度(du)(du)(du)對淬火(huo)(huo)后鋼(gang)的(de)硬(ying)度(du)(du)(du)影響很大，一(yi)般來說隨(sui)加(jia)(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)度(du)(du)(du)的(de)升(sheng)高硬(ying)度(du)(du)(du)增加(jia)(jia)(jia)(jia)。淬火(huo)(huo)時(shi)(shi)，淬火(huo)(huo)加(jia)(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)度(du)(du)(du)升(sheng)到(dao)臨界點以上，使碳(tan)(tan)化(hua)物固溶(rong)到(dao)奧(ao)氏(shi)(shi)體(ti)中。在升(sheng)溫(wen)(wen)使碳(tan)(tan)化(hua)物固溶(rong)時(shi)(shi)，碳(tan)(tan)擴散(san)速度(du)(du)(du)較慢，為得到(dao)均勻的(de)奧(ao)氏(shi)(shi)體(ti)組織(zhi)，加(jia)(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)度(du)(du)(du)一(yi)般要比臨界溫(wen)(wen)度(du)(du)(du)高50℃以上，而(er)且還必須有一(yi)定的(de)保(bao)溫(wen)(wen)時(shi)(shi)間，以便使碳(tan)(tan)化(hua)物充(chong)分、均勻地(di)溶(rong)解。馬氏(shi)(shi)體(ti)不銹鋼(gang)淬火(huo)(huo)加(jia)(jia)(jia)(jia)熱(re)(re)(re)保(bao)溫(wen)(wen)時(shi)(shi)間見(jian)表(biao)3-5。但是(shi)加(jia)(jia)(jia)(jia)熱(re)(re)(re)保(bao)溫(wen)(wen)時(shi)(shi)間過長、加(jia)(jia)(jia)(jia)熱(re)(re)(re)溫(wen)(wen)度(du)(du)(du)過高，會使馬氏(shi)(shi)體(ti)組織(zhi)不均勻，殘(can)留奧(ao)氏(shi)(shi)體(ti)組織(zhi)增多。殘(can)留奧(ao)氏(shi)(shi)體(ti)在加(jia)(jia)(jia)(jia)工和(he)使用(yong)時(shi)(shi)，會發(fa)生馬氏(shi)(shi)體(ti)相變(bian)，從而(er)造(zao)成(cheng)工件的(de)尺寸發(fa)生變(bian)化(hua)。碳(tan)(tan)含(han)量(liang)越(yue)高，殘(can)留奧(ao)氏(shi)(shi)體(ti)量(liang)越(yue)多。

  馬(ma)氏體(ti)不銹(xiu)鋼(gang)管(guan)是熱(re)(re)裂紋(wen)敏感性鋼(gang)種，在低溫(wen)時熱(re)(re)導(dao)率(lv)低，快速加(jia)熱(re)(re)易產生(sheng)裂紋(wen)，因此在淬火加(jia)熱(re)(re)大(da)斷面(mian)和碳含量(liang)高的材料時應該先預(yu)熱(re)(re)，預(yu)熱(re)(re)溫(wen)度為(wei)(wei)(wei)600～800℃，時間為(wei)(wei)(wei)1～3h，然后再快速升溫(wen)。因為(wei)(wei)(wei)高溫(wen)加(jia)熱(re)(re)時不銹(xiu)鋼(gang)熱(re)(re)導(dao)率(lv)變好，為(wei)(wei)(wei)減少(shao)高溫(wen)加(jia)熱(re)(re)氧化也應在預(yu)熱(re)(re)后迅(xun)速升溫(wen)。Cr13型不銹(xiu)鋼(gang)最好進(jin)行兩次(ci)預(yu)熱(re)(re)（第一次(ci)為(wei)(wei)(wei)550～670℃，第二次(ci)為(wei)(wei)(wei)750～800℃）。

  馬(ma)氏體不(bu)銹鋼管在(zai)高溫(wen)加(jia)熱(re)(re)時，應(ying)注意防(fang)止(zhi)表面脫碳，一般(ban)應(ying)在(zai)帶(dai)有(you)保護氣(qi)氛的電爐中(zhong)加(jia)熱(re)(re)，有(you)條件(jian)的情況下最好在(zai)真(zhen)空(kong)電爐中(zhong)加(jia)熱(re)(re)。淬火和回火后還要進行(xing)機械加(jia)工的工件(jian)允許(xu)在(zai)鹽浴爐中(zhong)加(jia)熱(re)(re)。

  馬(ma)氏體不銹鋼管在高溫奧(ao)氏體化(hua)溫度(du)保溫和高溫淬火后，因鋼內存在內應(ying)力大(da)和脆化(hua)等問題，應(ying)及時進行(xing)回火，以免(mian)產(chan)生裂(lie)紋，并(bing)可獲得實用的綜(zong)合性能(neng)。
