鎢極(ji)(ji)是(shi)鎢極(ji)(ji)氣體(ti)保護焊(han)、等離(li)子弧焊(han)和切割用的電(dian)(dian)極(ji)(ji)。它(ta)具有(you)耐高(gao)溫（熔點溫度(du)為3410℃±10℃，沸點為5900℃）、電(dian)(dian)子發射能力較強的優點。

  實踐證明，用(yong)純(chun)鎢作為電極(ji)不(bu)夠理想，必須(xu)在純(chun)鎢的基礎(chu)上加一些電子發(fa)射能(neng)力很強的稀土元素(su)，如釷、鍶、鈰、鋯、鑭等，更能(neng)發(fa)揮其作用(yong)。

  釷(tu)鎢極是(shi)在純鎢極配料中加(jia)入了質量分數(shu)不大(da)于2.0％的氧化針的電(dian)(dian)極，它具有(you)降低空(kong)載電(dian)(dian)壓，改善引弧、電(dian)(dian)弧穩定，增大(da)許(xu)用(yong)焊接(jie)電(dian)(dian)流等(deng)優點(dian)。但針有(you)微量的放射性，對(dui)人體健(jian)康有(you)害，使其應用(yong)受到一定的限制。

  鈰鎢(wu)(wu)極(ji)(ji)是在純鎢(wu)(wu)極(ji)(ji)配料中加入了(le)質量分數為2.0％左右的氧化鈰的電極(ji)(ji)。鈰鎢(wu)(wu)極(ji)(ji)除(chu)了(le)放射性劑量要比釷(tu)鎢(wu)(wu)極(ji)(ji)低(di)之外，它具有易(yi)于引弧(hu)，電弧(hu)穩定性好(hao)，陰極(ji)(ji)斑點小，壓(ya)降低(di)，燒損少等優點。因此，它是目前非熔化電極(ji)(ji)氣體保護(hu)焊、以及等離(li)子弧(hu)焊和切割用電極(ji)(ji)中應用最(zui)廣的一(yi)種鎢(wu)(wu)極(ji)(ji)。

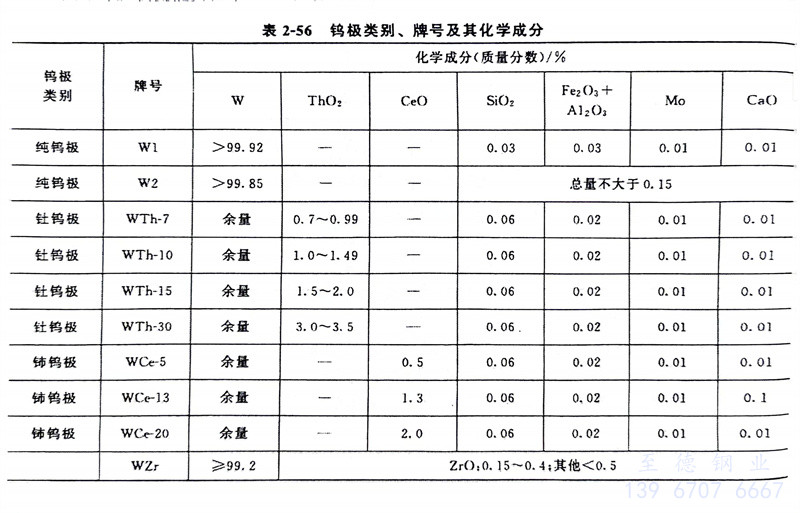

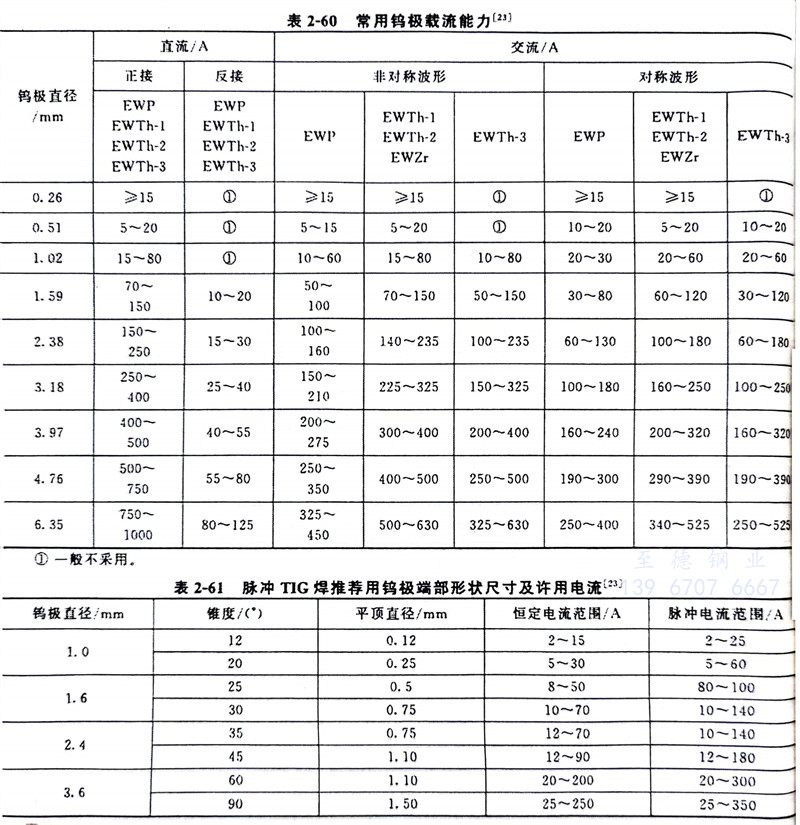

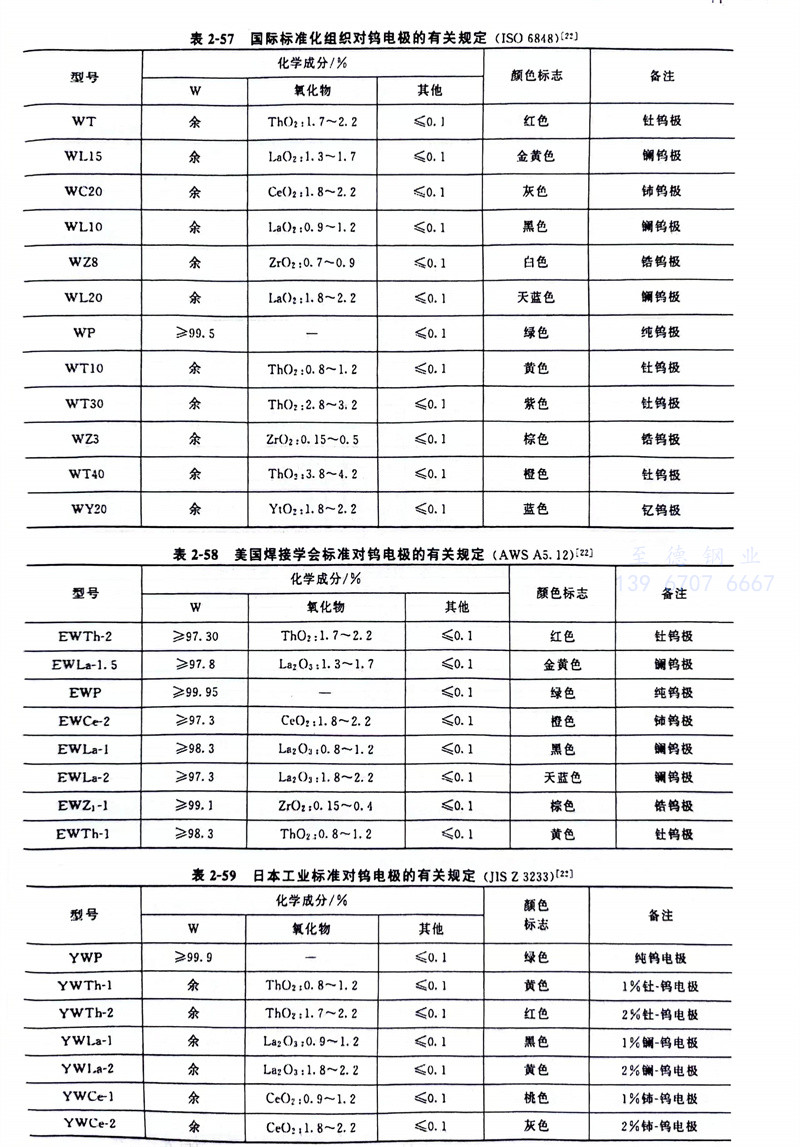

  有(you)關鎢極類別(bie)、牌號及其化(hua)學成分見(jian)表2-56；國外(wai)鎢極型號化(hua)學成分見(jian)表2-57～表2-59。常用(yong)鎢極載(zai)流能力見(jian)表2-60、表2-61。
