應力腐蝕發生首先要有拉伸應力的作用，尤其是焊接結構的焊接應力的作用更不能忽視。奧氏體不(bu)銹鋼(gang)管的熱物理性能導熱性差，線脹系數大，在相同的焊接條件下，焊接殘余應力較大。因此應盡量降低工作應力、熱應力、裝配應力和焊接殘余應力等。

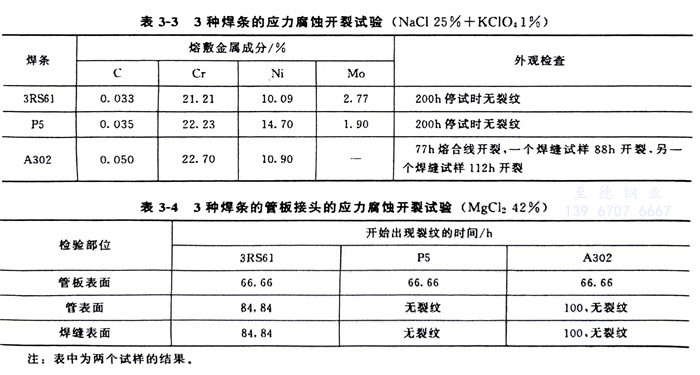

另外，為了防止應力腐蝕開裂，應合理調整焊縫成分。有些資料研究表明：對于同一母材雙相不銹鋼 00Cr18Ni5Mo3Si2，采用3種不同成分的焊條焊接，在兩種不同的腐蝕介質中的應力腐蝕開裂性能并不同，如表3-3和表3-4所示。
另外，焊縫(feng)為γ＋δ雙相組(zu)織，在氯(lv)化物介質中抗腐蝕(shi)能力(li)并不(bu)亞于雙相不(bu)銹鋼(gang)管(guan)。所以Cr-Ni奧氏體不(bu)銹鋼(gang)中含有δ相時，在氯(lv)化物介質中是(shi)有利的，可降低(di)應力(li)腐蝕(shi)開裂(lie)傾向。
