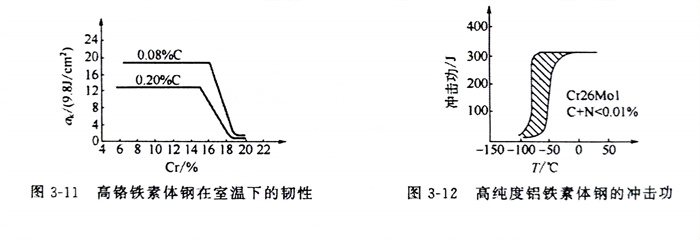

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高純(chun)度(du)的(de)高鉻鐵素體鋼有優(you)秀的(de)耐(nai)應力腐蝕開裂性能，而且純(chun)度(du)提高后缺口(kou)敏感性并不很(hen)大，室溫及低溫下的(de)韌(ren)性顯著(zhu)提高，如(ru)圖3-12所示(shi)。因而焊接(jie)時的(de)裂紋傾向可顯著(zhu)降低。可見，盡量(liang)限制鋼和焊縫中的(de)碳、氮(dan)等(deng)雜(za)質含量(liang)，可以顯著(zhu)改善可焊性。
