在壓力容器焊接生產中，通常會遇到不同鋼種相互焊接的問題，即異種鋼焊接。如復合鋼板壓力容器的焊接、容器不銹(xiu)鋼(gang)襯里塞焊、換熱器的換熱管與管板不同鋼種的焊接等。

1. 隔離層堆焊法

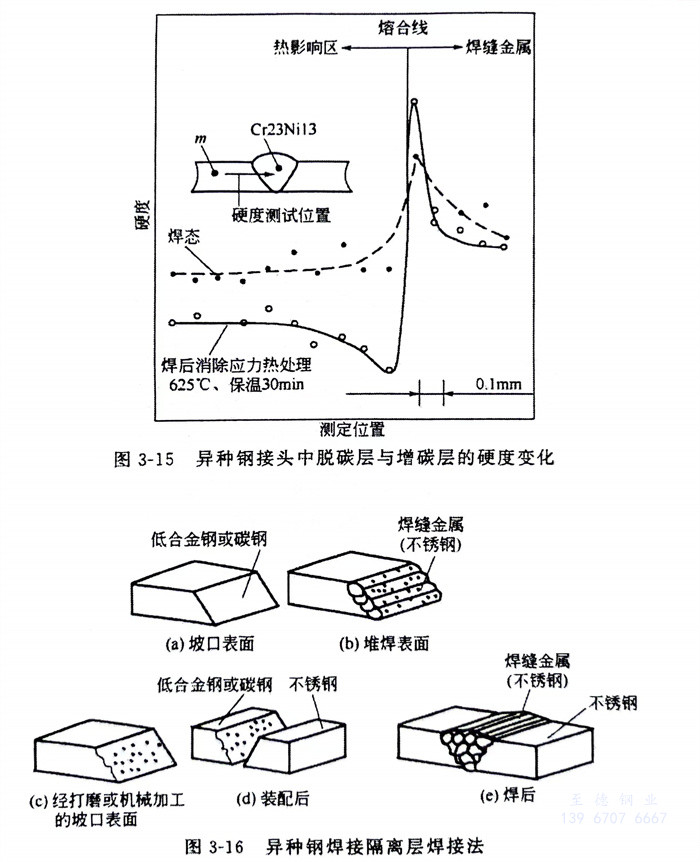

  異種鋼(gang)焊(han)(han)接(jie)時，采用隔(ge)離(li)層(ceng)(ceng)(ceng)堆焊(han)(han)法(fa)，目(mu)的(de)是(shi)防止形成(cheng)凝固過渡層(ceng)(ceng)(ceng)。如在珠光體(ti)(ti)鋼(gang)與奧氏(shi)體(ti)(ti)鋼(gang)焊(han)(han)接(jie)時，可先在珠光體(ti)(ti)鋼(gang)側(ce)的(de)坡(po)口上(shang)堆焊(han)(han)一層(ceng)(ceng)(ceng)Cr25Ni13類型的(de)奧氏(shi)體(ti)(ti)金屬(shu)隔(ge)離(li)層(ceng)(ceng)(ceng)。然后檢查隔(ge)離(li)層(ceng)(ceng)(ceng)無(wu)缺陷后，再焊(han)(han)接(jie)正式焊(han)(han)縫金屬(shu)，這樣奧氏(shi)體(ti)(ti)鋼(gang)與隔(ge)離(li)層(ceng)(ceng)(ceng)間的(de)連接(jie)就為奧氏(shi)體(ti)(ti)鋼(gang)之間的(de)焊(han)(han)接(jie)、所以較易(yi)焊(han)(han)接(jie)，其(qi)焊(han)(han)接(jie)方(fang)法(fa)如圖3-16所示。

  為防止出現碳(tan)遷(qian)移現象，同樣可采用隔(ge)(ge)(ge)離(li)層(ceng)(ceng)(ceng)(ceng)堆(dui)焊(han)(han)(han)，通常首(shou)先在低合金鋼(gang)或珠(zhu)光(guang)體(ti)(ti)鋼(gang)一側坡口(kou)上用釩、鈮(ni)、鈦(tai)含量(liang)較高的(de)焊(han)(han)(han)接(jie)材料堆(dui)焊(han)(han)(han)第(di)一層(ceng)(ceng)(ceng)(ceng)隔(ge)(ge)(ge)離(li)層(ceng)(ceng)(ceng)(ceng)，然后再用相應的(de)奧(ao)氏(shi)(shi)體(ti)(ti)焊(han)(han)(han)接(jie)材料堆(dui)焊(han)(han)(han)第(di)二層(ceng)(ceng)(ceng)(ceng)隔(ge)(ge)(ge)離(li)層(ceng)(ceng)(ceng)(ceng)。堆(dui)焊(han)(han)(han)隔(ge)(ge)(ge)離(li)層(ceng)(ceng)(ceng)(ceng)時(shi)，應盡可能采用小電流(liu)，快速施焊(han)(han)(han)。最后，第(di)二層(ceng)(ceng)(ceng)(ceng)隔(ge)(ge)(ge)離(li)層(ceng)(ceng)(ceng)(ceng)與奧(ao)氏(shi)(shi)體(ti)(ti)鋼(gang)焊(han)(han)(han)接(jie)成(cheng)為奧(ao)氏(shi)(shi)體(ti)(ti)鋼(gang)與奧(ao)氏(shi)(shi)體(ti)(ti)鋼(gang)之間的(de)焊(han)(han)(han)接(jie)。

  除上述情(qing)況外，在(zai)特殊條件(jian)下(xia)，也(ye)可采用(yong)純鎳(nie)焊接材料(liao)先在(zai)低合金鋼(gang)或珠光(guang)體鋼(gang)坡(po)口面(mian)上堆(dui)焊隔(ge)離層(ceng)，然后進行隔(ge)離層(ceng)與(yu)奧氏體鋼(gang)之(zhi)間的焊接。

2. 直接施焊法(fa)

  采用高(gao)合金焊(han)(han)接(jie)材(cai)料直接(jie)焊(han)(han)接(jie)珠光(guang)體鋼與(yu)奧氏體鋼。焊(han)(han)接(jie)時(shi)應(ying)注意珠光(guang)體鋼坡口面熔深應(ying)盡量小，選(xuan)擇合適的(de)焊(han)(han)接(jie)材(cai)料，避(bi)免焊(han)(han)縫產生裂紋。該方法(fa)的(de)焊(han)(han)接(jie)質(zhi)量難控制(zhi)，不常用。

3. 過渡(du)區(qu)的應用

  過渡(du)區(qu)(qu)的(de)利用(yong)，主(zhu)要(yao)目的(de)是防止碳遷(qian)移現象的(de)產生(sheng)(sheng)和(he)(he)簡化現場施(shi)(shi)焊(han)(han)工(gong)藝。選用(yong)釩、鈦(tai)、鈮(ni)含量較高的(de)珠光(guang)體(ti)(ti)鋼(gang)作為過渡(du)區(qu)(qu)，首(shou)先(xian)與(yu)(yu)原珠光(guang)體(ti)(ti)鋼(gang)焊(han)(han)接，即珠光(guang)體(ti)(ti)鋼(gang)與(yu)(yu)珠光(guang)體(ti)(ti)鋼(gang)焊(han)(han)接，然后再與(yu)(yu)奧(ao)氏體(ti)(ti)鋼(gang)焊(han)(han)接。過渡(du)區(qu)(qu)與(yu)(yu)奧(ao)氏體(ti)(ti)鋼(gang)焊(han)(han)接可采(cai)用(yong)上述(shu)的(de)隔(ge)離層堆(dui)焊(han)(han)和(he)(he)直接施(shi)(shi)焊(han)(han)法(fa)等。同(tong)樣，在(zai)條件(jian)允(yun)許的(de)情(qing)況下，先(xian)在(zai)車間(jian)用(yong)隔(ge)離層堆(dui)焊(han)(han)法(fa)焊(han)(han)成一個短的(de)珠光(guang)體(ti)(ti)與(yu)(yu)奧(ao)氏體(ti)(ti)鋼(gang)的(de)異質(zhi)(zhi)焊(han)(han)接接頭作為過渡(du)區(qu)(qu)，然后在(zai)施(shi)(shi)工(gong)現場用(yong)小異質(zhi)(zhi)過渡(du)區(qu)(qu)與(yu)(yu)珠光(guang)體(ti)(ti)鋼(gang)和(he)(he)奧(ao)氏體(ti)(ti)鋼(gang)焊(han)(han)接，變(bian)成為同(tong)質(zhi)(zhi)焊(han)(han)接，提高生(sheng)(sheng)產率，易于保證焊(han)(han)接質(zhi)(zhi)量。
