一、由于設備布(bu)置或其(qi)他因素(su)使管道系統(tong)的幾何形(xing)狀受到限制,補(bu)償能力不能滿足要求(qiu)時,應在管道系統(tong)的適(shi)當位置安裝補(bu)償器(qi)。

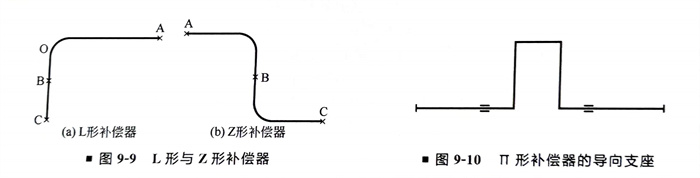

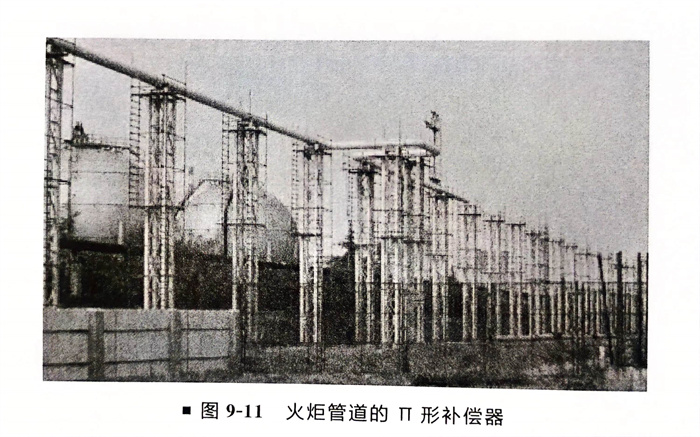

   根據補(bu)償(chang)(chang)器(qi)(qi)(qi)的形成可以將其分為(wei)兩類:一類是由于(yu)工(gong)藝需要在布(bu)置管(guan)道時(shi)自然形成的彎(wan)曲管(guan)段,稱為(wei)自然補(bu)償(chang)(chang)器(qi)(qi)(qi),如L形補(bu)償(chang)(chang)器(qi)(qi)(qi)、Z形補(bu)償(chang)(chang)器(qi)(qi)(qi)(圖(tu)9-9)、II形補(bu)償(chang)(chang)器(qi)(qi)(qi)(圖(tu)9-10、圖(tu)9-11);另一類是專門設置用于(yu)吸收(shou)管(guan)道熱膨(peng)脹的彎(wan)曲管(guan)段或伸縮裝置,稱為(wei)人工(gong)補(bu)償(chang)(chang)器(qi)(qi)(qi),如波(bo)紋式補(bu)償(chang)(chang)器(qi)(qi)(qi)、填料函式補(bu)償(chang)(chang)器(qi)(qi)(qi)等。


  如自然補(bu)償的形(xing)(xing)式為L形(xing)(xing),則(ze)需考(kao)(kao)慮其中較短管(guan)[圖9-9(a)中OB管(guan)段]是否有足夠(gou)的吸收(shou)管(guan)系熱膨脹(zhang)的能(neng)力,如OB管(guan)段的長(chang)度不夠(gou),則(ze)應加(jia)長(chang)至C或重新考(kao)(kao)慮管(guan)線布(bu)置,以(yi)免發(fa)生(sheng)管(guan)系因彎曲過度而破壞。


  如(ru)自然補償(chang)的形式為Z形,則不應在Z形管(guan)道中B處[圖9-9(b)]加以固定使之成為兩個L形(AB和AC),即只需在兩端(A、C)加以固定保(bao)持Z形。


  管(guan)道在自然(ran)補償(chang)時(shi)如選(xuan)用立體形方式(shi),則較(jiao)平面形的補償(chang)效果更好(hao)。






二、補償(chang)器(qi)的選用和布置規(gui)定如下。


  a. Ⅱ形補償(chang)器結構簡單、運行可靠、投資(zi)少(shao),應優先選用。Ⅱ形補償(chang)器宜設(she)置(zhi)在(zai)兩固定(ding)點(dian)中(zhong)部,為防止管道橫(heng)向位(wei)移過大,應在(zai)Ⅱ形補償(chang)器兩側設(she)置(zhi)導向架。導向支(zhi)座與Ⅱ形補償(chang)器管端的距離一般取(qu)管徑的30~40倍(bei)。


  b. Ⅱ形補償器(qi)與(yu)固定點的距(ju)離不宜(yi)小于兩固定點間(jian)距(ju)的1/3。


  c. 管(guan)(guan)道布置(zhi)受限制(zhi)時,在設計壓(ya)(ya)力(li)(li)和輸送介質(zhi)允(yun)許的(de)情況下可選(xuan)用金屬波(bo)紋管(guan)(guan)補(bu)償器。波(bo)形式補(bu)償器補(bu)償能力(li)(li)大、占地小(xiao),但制(zhi)造較為復雜,價格高,適用于低壓(ya)(ya)大直(zhi)徑管(guan)(guan)道。


   波紋(wen)式補(bu)(bu)(bu)償(chang)(chang)(chang)器是(shi)(shi)用(yong)3~4mm厚的(de)金(jin)屬(shu)(shu)薄片制成(cheng)的(de),它(ta)利(li)用(yong)金(jin)屬(shu)(shu)本身的(de)彈性(xing)伸縮來吸收管線的(de)熱膨(peng)脹(zhang),每個波紋(wen)可吸收5~15mm的(de)膨(peng)脹(zhang)量。它(ta)的(de)優點是(shi)(shi)體積小(xiao)、結(jie)構(gou)嚴密(mi)。但是(shi)(shi)為了防止補(bu)(bu)(bu)償(chang)(chang)(chang)器本身產生縱向彎曲,補(bu)(bu)(bu)償(chang)(chang)(chang)器不(bu)能(neng)(neng)做得太長,每個補(bu)(bu)(bu)償(chang)(chang)(chang)器的(de)波紋(wen)總(zong)數一(yi)般不(bu)得超過6個。這使補(bu)(bu)(bu)償(chang)(chang)(chang)器的(de)補(bu)(bu)(bu)償(chang)(chang)(chang)能(neng)(neng)力受(shou)到(dao)限制。這類補(bu)(bu)(bu)償(chang)(chang)(chang)器僅(jin)用(yong)在內壓小(xiao)于0.7MPa的(de)管道上。


  d. 布(bu)置無(wu)約束金屬波紋(wen)管補償器應(ying)符(fu)合下列要求。


   1. 兩(liang)個固定支座間僅(jin)能布(bu)置一個補償器(qi)。


   2. 固定(ding)支座必須具有足夠(gou)的強度,以承受內壓推力(li)的作(zuo)用(yong)。


   3. 對管道必(bi)須(xu)進行嚴格保護(hu),尤其是靠近補償器的(de)部(bu)位(wei)應設置導向(xiang)(xiang)架,第(di)(di)一(yi)個(ge)導向(xiang)(xiang)支(zhi)架與(yu)補償器的(de)距離應小于或(huo)等于4倍公稱直(zhi)徑(jing),第(di)(di)二個(ge)導向(xiang)(xiang)支(zhi)架與(yu)第(di)(di)一(yi)個(ge)導向(xiang)(xiang)支(zhi)架的(de)距離應小于或(huo)等于14倍公稱直(zhi)徑(jing),以防止管道有彎(wan)曲(qu)和徑(jing)向(xiang)(xiang)偏移造(zao)成補償器的(de)破壞。


 e. 布置帶約(yue)束的金屬波紋管補償器應符合(he)應力計算的要求。


 f.  套管(guan)(guan)式、球形補償器因填(tian)料容(rong)易松(song)弛、發生泄漏(lou),對可燃介(jie)質管(guan)(guan)道和有毒介(jie)質管(guan)(guan)道嚴禁選用(yong)(采(cai)用(yong)自然沉降(jiang)(jiang)地基的儲罐,存在(zai)后期的沉降(jiang)(jiang)量,其管(guan)(guan)應采(cai)用(yong)金屬(shu)軟管(guan)(guan))。


  ③. 儲罐(guan)前的(de)(de)管道當地震(zhen)烈度大于(yu)或等于(yu)7度、有(you)不均勻沉陷,且公稱直(zhi)(zhi)徑(jing)(jing)大于(yu)或等于(yu)150mm時,應設置儲罐(guan)抗震(zhen)用金(jin)屬(shu)軟(ruan)管。金(jin)屬(shu)軟(ruan)管的(de)(de)直(zhi)(zhi)徑(jing)(jing)不應小于(yu)儲罐(guan)進出口的(de)(de)直(zhi)(zhi)徑(jing)(jing)。金(jin)屬(shu)軟(ruan)管應布置在靠近儲罐(guan)壁(bi)的(de)(de)第一(yi)道閥(fa)門和(he)第二道閥(fa)門之(zhi)間。
