壓力管道支吊架(Pipe Supports and Hangers)設計包括管道支吊架的設置和管道支吊架結構的設計兩大部分。管道支吊架設計的基本內容如下。


  ①. 管道支吊(diao)架設置。


  ②. 標準管道支吊架的選(xuan)用。


  ③. 非標(biao)準管道支吊架的選(xuan)用。


  ④. 管(guan)架(jia)數據表的編制。


  ⑤. 管架材(cai)料表(biao)的編制(zhi)。


  ⑥. 管架設(she)計說(shuo)明的編制(zhi)。


 管道支吊架的位置和(he)類型以(yi)及管架生(sheng)根部位一經(jing)確(que)定,就應(ying)標注在(zai)(zai)管道平面布置圖上,若工程需要也應(ying)在(zai)(zai)管道軸測圖上進行(xing)標注;如果使用計算機三維模(mo)型軟(ruan)件設計,則需要標在(zai)(zai)三維模(mo)型中。

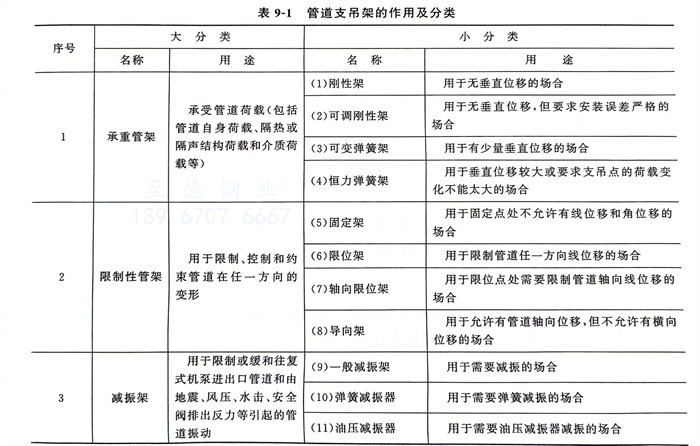

 壓力管道支吊(diao)架的作用及分類見表(biao)9-1。


表 1.jpg
