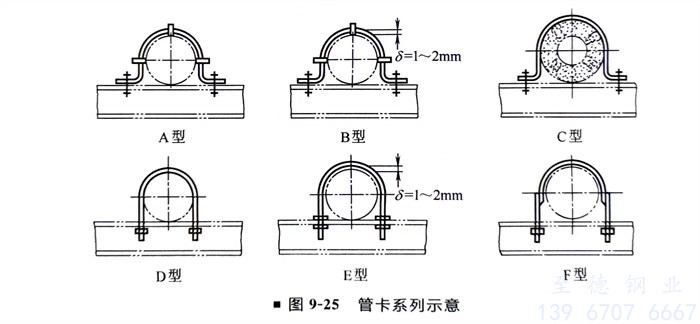

管卡是一種應用(yong)(yong)比較(jiao)廣泛的支架(jia)形式，它常與梁柱或其他支架(jia)（如懸臂支架(jia)等）配合(he)使用(yong)(yong)，用(yong)(yong)于(yu)非隔熱管道，也(ye)可用(yong)(yong)于(yu)保冷管道。一般由(you)扁鋼或圓(yuan)鋼制作。常用(yong)(yong)的管卡形式如圖9-25所示。

  圖9-25中共(gong)給出了A、B、C、D、E、F六種管卡，其應用情況分述如(ru)下(xia)：

  A型(xing)管(guan)(guan)卡常配(pei)(pei)有(you)支(zhi)耳(er)板(ban)，當(dang)它們與懸臂支(zhi)架配(pei)(pei)合(he)用(yong)于(yu)(yu)豎管(guan)(guan)時，可(ke)起承重作用(yong)，當(dang)它們與水(shui)平梁配(pei)(pei)合(he)用(yong)于(yu)(yu)水(shui)平管(guan)(guan)時，可(ke)起止推作用(yong)。該(gai)管(guan)(guan)卡的承載能力(li)取(qu)決于(yu)(yu)扁鋼的寬度、螺栓的數量、支(zhi)耳(er)板(ban)的大小和數量，一般情(qing)況它適(shi)用(yong)于(yu)(yu)DN80～350的光管(guan)(guan)承重或止推。

  B型管(guan)(guan)卡既可(ke)與(yu)(yu)懸臂支架配合(he)，又(you)可(ke)與(yu)(yu)水平支承梁配合(he)，用于DN80～350光管(guan)(guan)（豎(shu)直(zhi)或水平）的導向(xiang)。

  C型管(guan)卡專用(yong)于保冷(leng)管(guan)道的(de)(de)承重和(he)導(dao)向。當它用(yong)于豎(shu)直(zhi)管(guan)子(zi)的(de)(de)承重時，限用(yong)于DN50以下的(de)(de)管(guan)子(zi)，當管(guan)子(zi)直(zhi)徑較大時，應輔(fu)以其他承重支(zhi)架。

  D型(xing)和E型(xing)管(guan)卡均用圓鋼做支架零部件，形式(shi)較(jiao)簡單(dan)。又由(you)于(yu)它沿(yan)管(guan)子切向(xiang)(xiang)拉緊(jin)，可獲得較(jiao)大的(de)卡緊(jin)力，故不大于(yu)DN50的(de)豎(shu)直(zhi)光(guang)管(guan)常(chang)以D型(xing)管(guan)卡進行承重。E型(xing)常(chang)用于(yu)DN15～150的(de)豎(shu)直(zhi)或水平(ping)光(guang)管(guan)的(de)導(dao)向(xiang)(xiang)，此時它的(de)固定螺母為生根件，上下各一(yi)個，便于(yu)保證導(dao)向(xiang)(xiang)間隙。

  F型管(guan)(guan)卡(ka)常又稱防振(zhen)管(guan)(guan)卡(ka)，用(yong)于(yu)有機械振(zhen)動的(de)(de)管(guan)(guan)道(dao)。該支架用(yong)扁(bian)鋼做(zuo)卡(ka)箍零(ling)部件以增大(da)其受力面積，而(er)以螺栓切(qie)向拉緊有利于(yu)增加支架的(de)(de)卡(ka)緊力，管(guan)(guan)卡(ka)與管(guan)(guan)子(zi)之間墊若(ruo)干石棉塊(kuai)，既便于(yu)增加振(zhen)動阻尼，又使管(guan)(guan)子(zi)能夠有少量的(de)(de)軸(zhou)向位移，固(gu)定螺母(mu)為雙螺母(mu)，以防止因(yin)振(zhen)動而(er)脫落。
