工程實例一

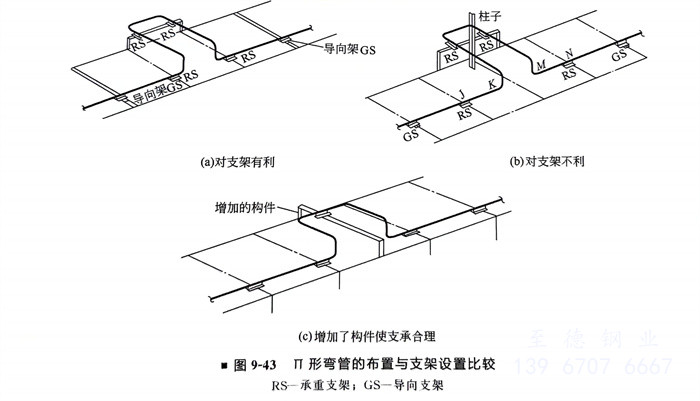

  Ⅱ形(xing)彎管的布置與支架(jia)設置的比(bi)較（圖9-43）

  圖(tu)(tu)9-43（a）優(you)于圖(tu)(tu)9-43（b），因在圖(tu)(tu)9-43（b）中JK及MN管(guan)(guan)段(duan)太長，管(guan)(guan)道易下垂。

工程(cheng)實例二

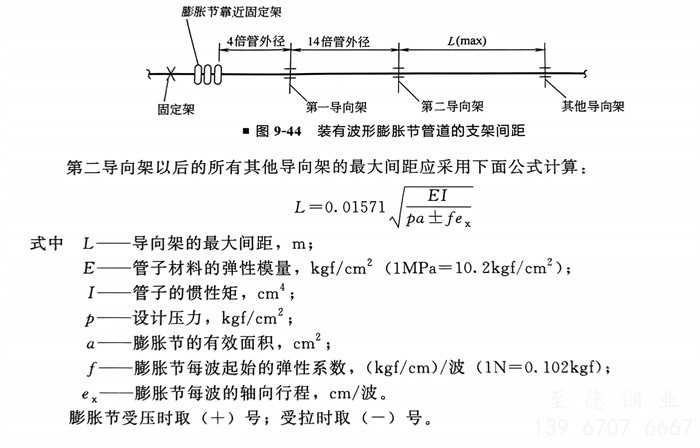

  裝有波形膨(peng)脹節管道的(de)支架間距(ju)（圖9-44）

  根(gen)據美國膨(peng)脹(zhang)節制造商協會EJMA的(de)(de)標準，裝有波形膨(peng)脹(zhang)節的(de)(de)管道，支架的(de)(de)設置(zhi)應按(an)圖9-44所(suo)示。

工(gong)程實(shi)例三

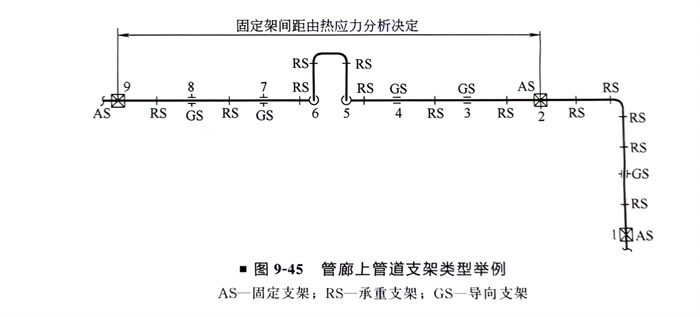

  管(guan)廊(lang)上管(guan)道的支架（圖9-45）

   ①. 管(guan)廊上管(guan)道支(zhi)架(jia)的(de)間距，受到管(guan)廊結構(gou)的(de)梁及(ji)柱(zhu)間距的(de)限制(zhi)。小管(guan)道支(zhi)架(jia)間距一般為3m，大管(guan)道支(zhi)架(jia)間距為6m。對于小管(guan)道的(de)最(zui)大允許支(zhi)架(jia)間距小于3m時(shi)，最(zui)好(hao)利(li)用大管(guan)支(zhi)承小管(guan)，或在(zai)管(guan)廊的(de)梁兩側另(ling)增加懸臂梁。對于大直徑管(guan)道只需在(zai)主梁上支(zhi)承就(jiu)夠了。

   ②. 設(she)固定架的(de)(de)注意點：一(yi)般應在柱(zhu)子(zi)軸線的(de)(de)主梁上設(she)置，不(bu)要(yao)設(she)在次梁上；盡量不(bu)要(yao)使固定架兩側的(de)(de)推(tui)力相差過(guo)大。

   ③. 設有Ⅱ形(xing)膨(peng)脹(zhang)彎時(shi)，圖9-45中(zhong)4～5點(dian)及6～7點(dian)的(de)距(ju)離要適(shi)當，可(ke)按柔(rou)性分(fen)析(xi)決定(ding)（一般可(ke)按40倍公稱(cheng)直徑考慮），同時(shi)考慮管(guan)道的(de)橫向位移不至于太大，此外1～2點(dian)之間的(de)管(guan)道應有充分(fen)的(de)柔(rou)性。

工程實例四

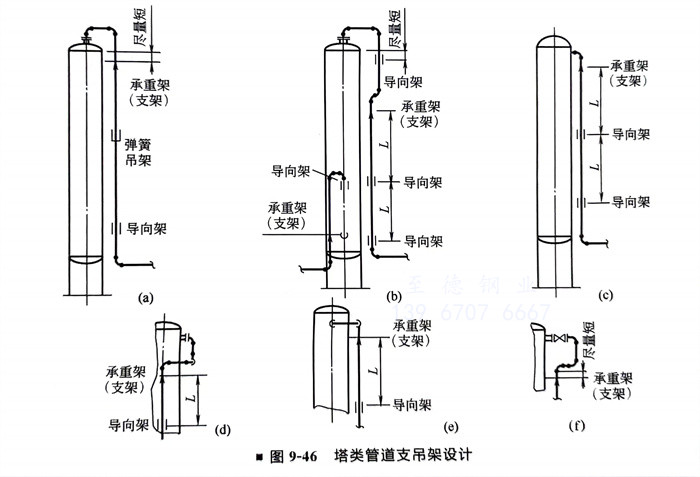

  塔類管道的支(zhi)吊架設計（圖9-46）
