一(yi)、輸入和(he)建模(mo)
①. 交互式圖形輸入,用戶可直觀地查看模(mo)型,Caesar Ⅱ支持單(dan)線圖、雙線圖、線框圖和(he)實(shi)體(ti)圖。
②. 在線幫助對輸入區域提供了方(fang)便的、相關的信息(xi)。
③. 約束類型包括是否有附加位移的(de)固(gu)支;單向(xiang)或雙向(xiang)作用的(de)平(ping)動(dong)(dong)、轉動(dong)(dong);雙線性作用的(de)平(ping)動(dong)(dong);導向(xiang)和(he)限位架;帶摩擦的(de)支承等。
④. 用戶可(ke)修改材(cai)料(liao)數據庫,包括(kuo)隨溫(wen)度變(bian)化(hua)的(de)許用應力。
⑤. 內置閥門庫、彈簧庫、膨脹節庫和法(fa)蘭庫,允許用戶擴(kuo)展自己(ji)的庫。
⑥. 鋼結構建模,幫助用戶建立(li)邊界條件,提供多種(zhong)鋼結構數據庫(ku)。
⑦. 交互式的列表編(bian)(bian)輯輸入格式,用戶可查(cha)看(kan)和編(bian)(bian)輯多個(ge)單元數據,具有塊編(bian)(bian)輯特性。
⑧. 用戶完全控制如何(he)計算和進行錯誤檢查。
⑨. 玻(bo)璃(li)纖維管FRP的建(jian)模(mo)和分析。
⑩. 自(zi)動的膨脹(zhang)節(jie)建模,調用膨脹(zhang)節(jie)供應商提(ti)供的數據庫(ku)建立膨脹(zhang)節(jie)的相關參(can)數。
?. 其他(ta)的(de)(de)輸(shu)入(ru)和建模包括:冷(leng)緊單元;彎頭、三通應(ying)力強(qiang)度因(yin)子SIF的(de)(de)計算;多任務批處理功(gong)能(neng);英制(zhi)/公制(zhi)/國際單位(wei)制(zhi)的(de)(de)轉換(huan),用戶可定義自己的(de)(de)單位(wei)。
二、靜(jing)態分析(xi)
Caesar Ⅱ進行靜態分析時,通常使用軟件推薦的荷載工況來滿足管道規范應力要求。對于特殊情況,用戶可改變荷載工況。增加或減少荷載工況。
Caesar Ⅱ允許分析管道和鋼結構一體的復合模型,用戶可得到管道-鋼結構非線性作用計算和圖形結果:涉及所有靜力荷載,如管道自重、內外壓力、溫度、附加位移、預拉伸(冷緊);可模擬各種形式的波紋膨脹節;提供多種設計規范,如ASME B31.1、ASMEB31.3;可計算風荷載、地震荷載。
彈(dan)簧設計(ji)選擇程(cheng)序,提供(gong)許多制(zhi)造(zao)商(shang)的彈(dan)簧庫(ku)。Caesar II允許使用標(biao)準或(huo)擴充(chong)的荷載范圍來選擇彈(dan)簧,它根據建議的操作和安(an)裝位置,從彈(dan)簧制(zhi)造(zao)商(shang)提供(gong)的彈(dan)簧庫(ku)中(zhong)選擇合(he)適的彈(dan)簧支(zhi)架。
根(gen)據ASCE#7或(huo)用戶自己定義的風壓或(huo)風速數據自動(dong)作(zuo)用和分析風荷(he)載。
管口柔性和應力(li)的計算程(cheng)序包括(kuo)如下內(nei)容。
①. WRC297、API 650和(he)BS5500定義(yi)的管口柔性,根(gen)據WRC297、WRC107和(he)ASMESection VI Division2計算管口和(he)容(rong)器應力。
②. 法(fa)蘭(lan)泄(xie)漏及應(ying)力(li)程序包(bao)括簡(jian)單的法(fa)蘭(lan)泄(xie)漏檢(jian)查、根據ASME B16.5和ASME SectionVII Divisionl計算(suan)應(ying)力(li)、評(ping)估法(fa)蘭(lan)荷載。
③. 設備荷載檢查程序包(bao)括蒸(zheng)汽(qi)輪機(ji)NEMA SM23、離(li)心(xin)泵API 610、離(li)心(xin)式壓縮(suo)機(ji)API617、封閉式供水加(jia)熱(re)器(qi)HEI和(he)空冷(leng)熱(re)交換器(qi)API661等標準。
三、動態(tai)分析(xi)
動態分(fen)析(xi)功(gong)能包括(kuo)如下內容。
①. 振型和(he)自然頻率的計算。
②. 評價一個阻尼系統在諧(xie)振(zhen)力或(huo)位移下的(de)振(zhen)動響應,以模(mo)擬機械和聲學(xue)的(de)振(zhen)動。
③. 地震反(fan)應譜分析。
④. 力(li)頻譜(pu)分析,允許一般(ban)沖(chong)擊荷載(zai),如(ru)水錘(chui)、蒸(zheng)汽(qi)錘(chui)以及(ji)安全閥(fa)泄放的計算,它可以把隨時間變化的荷載(zai)轉變成對應(ying)的頻率響應(ying)數據。
⑤. Caesar Ⅱ也可動態顯示時程分析的結果。
⑥. 通過估計(ji)系統高(gao)頻率模態響(xiang)應(ying)來改善動態解(jie)的正確度(du)。
⑦. 允許用戶任意組合(he)動態和靜(jing)態荷(he)載以(yi)合(he)理地(di)滿足(zu)管道規范要求(qiu)的(de)臨時荷(he)載。
⑧. 安全(quan)閥(fa)荷(he)載(zai)的合成和(he)力頻譜的計算,計算動態(tai)推力荷(he)載(zai)和(he)提(ti)高瞬態(tai)壓力。
⑨. 從LIQT和PIPENET計算的結果可自動轉變為Caesar Ⅱ可使用的響應譜數據。
四、數據轉換接口
Caesar Ⅱ提供了幾個外部接口可以和其他軟件進行數據轉換。通過Caesar Ⅱ主菜單的Tools選項可得到這些接口。選擇 External interface項可得到一些接口軟件。其中包括Intergraph的PDS。
Caesar Ⅱ提供的 Intergragh 接口程序能夠把管系結構從一個 Intergragh PDS核心文件轉換成一個標準的Caesar Ⅱ二進制輸入文件,可轉換的信息包括管道元件的走向、長度、直徑、溫度、壓力、節點號,則可以形成管系的結構和各個節點的坐標。但根據 IntergraghPDS提供的核心文件的紊亂程度,接口程序所作的一些假設有可能不正確,因此要求對作為結果的Caesar II輸入文件進行一些修改。用戶必須在Caesar II輸入文件中加入所有節點的特性(約束、荷載、位移等),并有必要修改和增加材料特性、三通類型、約束詳細資料、溫度壓力等。
五、Caesar II的工程(cheng)實例

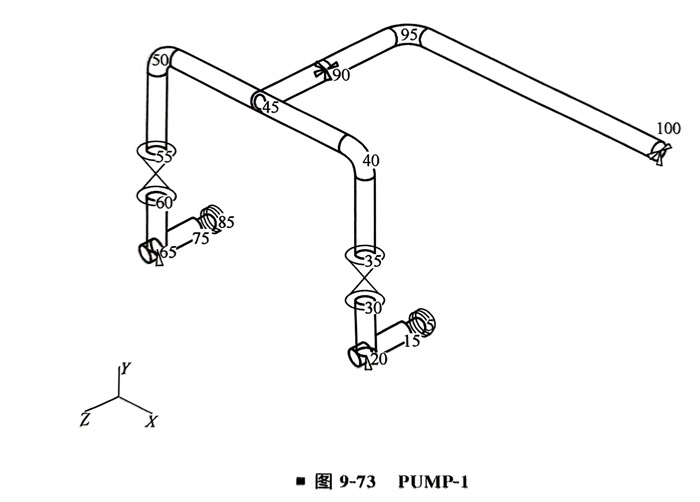

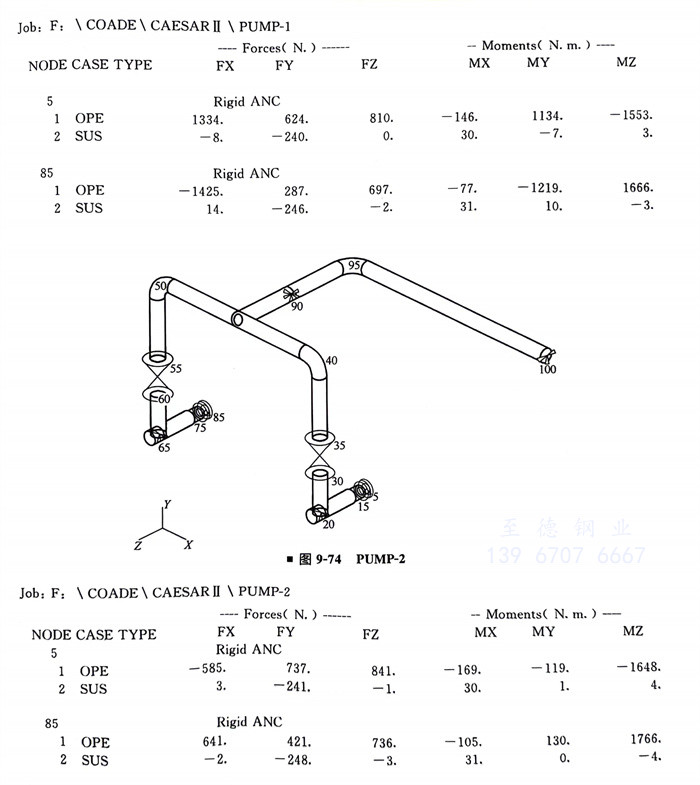

下面是一個典型的泵入口管線的應力分析過程(圖9-73)。在節點20和65處只是一個承重架,從Caesar Ⅱ計算的結果可以得出,在泵入口節點5和85上的荷載偏大(MY,FX)。現在節點20和65處各加一個導向架(X向約束)(圖9-74),這時,從Caesar II計算的相應結果可以得出,在泵入口節點5和85上的荷載已經降了下來,這說明適當調整管架的形式可以降低設備口的荷載。
