①. 管道布置平面圖應按比例繪制。

  ②. 畫出裝(zhuang)置(zhi)區內(nei)所(suo)有的(de)建、構筑(zhu)物(wu)，表示出梁柱、門、窗、墻、平臺、梯子、斜撐(cheng)、欄(lan)桿、吊車軌、設備(bei)機泵的(de)基礎、圍(wei)堰等的(de)位置(zhi)及大小。建、構筑(zhu)物(wu)的(de)縱(zong)橫向軸線最好按(an)整個(ge)裝(zhuang)置(zhi)統一編(bian)號。

  ③. 畫出裝置(zhi)區內(nei)所(suo)有的設(she)備(bei)(bei)機泵并定位(wei)，對于復雜的大型機泵最(zui)好畫出其大致(zhi)的輪廓外形(xing)，設(she)備(bei)(bei)的管(guan)口應以雙線表示。為了便于判斷管(guan)道布置(zhi)圖和平臺梯子(zi)的位(wei)置(zhi)是否合(he)理，最(zui)好將設(she)備(bei)(bei)的儀表管(guan)口、塔頂(ding)吊柱、設(she)備(bei)(bei)上的附(fu)屬裝置(zhi)（如攪(jiao)拌(ban)裝置(zhi)、加料裝置(zhi)等）畫出。

  ④. 畫(hua)(hua)出(chu)裝置區(qu)內所有的管道走向及其(qi)所有組(zu)(zu)成件（包(bao)括焊接在管道上(shang)(shang)的所有儀(yi)表元件）的位置，表示出(chu)組(zu)(zu)裝焊縫的位置。伴熱管只畫(hua)(hua)出(chu)伴熱蒸(zheng)汽(qi)分(fen)配站和凝結(jie)水(shui)收集站（如果項目有要求(qiu)，則可以(yi)在管道布置平面圖上(shang)(shang)和軸(zhou)測圖上(shang)(shang)表示出(chu)伴熱管的走向和起止點）。大型(xing)復雜的特殊閥門宜畫(hua)(hua)出(chu)其(qi)大致輪廓(kuo)外形。

  ⑤. 畫出就地安(an)裝的儀表箱，但不需要標注定位尺(chi)寸。

  ⑥. 標注出管線號（管線號一(yi)般包(bao)括管徑、介質類別、材料(liao)選用(yong)等級(ji)、管道編號、隔熱(re)、伴熱(re)等信息）、坡(po)度、流向等。這些(xie)標注應整齊有序，適當(dang)集中，便于(yu)查找。

  ⑦. 若平面圖(tu)太復雜，可(ke)將(jiang)圖(tu)紙分(fen)層，分(fen)別畫(hua)出。

    a. 當(dang)塔與管廊(lang)連接時(shi)，塔和(he)管廊(lang)應表(biao)示在同一張(zhang)圖(tu)上。

    b. 當設(she)備(bei)布置(zhi)在管廊下時，應(ying)將設(she)備(bei)與管廊分開(kai)表示(shi)在不同的(de)平(ping)面(mian)圖上。

    c. 大型壓縮(suo)機除主(zhu)管外(wai)，有許多(duo)小口(kou)(kou)徑管道(dao)（油管、排(pai)放管等），這時，應將這些小口(kou)(kou)徑管道(dao)另(ling)外(wai)出圖。

    d. 人工操作的管道部件應與(yu)其操作平(ping)臺(tai)一(yi)起表示。

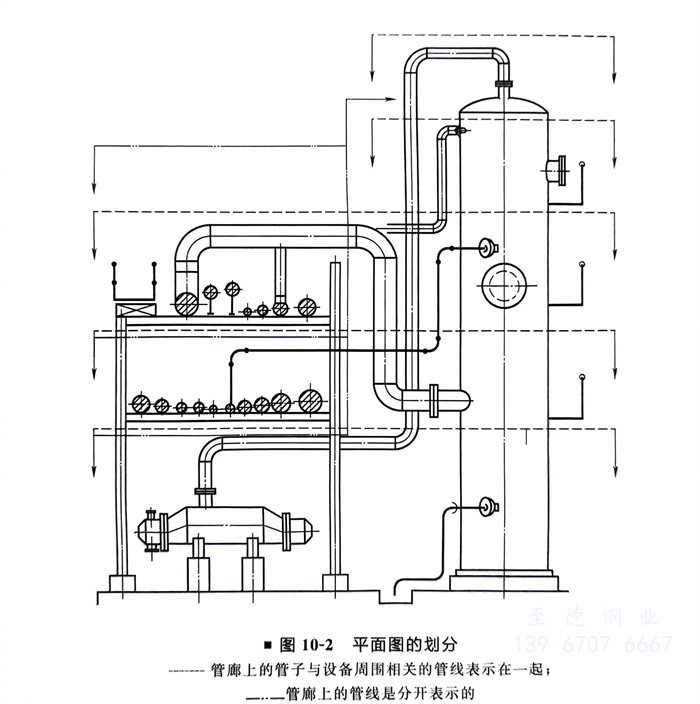

      圖10-2所(suo)示(shi)為平(ping)面圖的(de)劃分。

  ⑧. 管(guan)道布(bu)置平面圖上其他內容（北向標(biao)、管(guan)口方位表、標(biao)題欄、說明、文字的大小、線形等），應根據所(suo)在(zai)壓力管(guan)道行業的制圖標(biao)準規(gui)范(fan)(fan)或者所(suo)在(zai)單位的工程標(biao)準統一(yi)規(gui)范(fan)(fan)。
