①. 設備的位置以設備中心線為準，根據該項目的總圖條(tiao)件來繪(hui)制(zhi)。

  ②. 基礎(chu)外形(xing)、設備(bei)外形(xing)、框架、梯子、平臺和管口均要在(zai)配管圖中表(biao)示，對于泵(beng)等(deng)簡單的轉動設備(bei)可(ke)不必(bi)表(biao)示其(qi)外形(xing)。

  ③. 設備的(de)保溫需表示。

  ④. 設備截面的(de)畫(hua)法為周圍(wei)剖面線、中間為空白表示。

  ⑤. 對于(yu)儀(yi)表(biao)(biao)、液(ye)位計(ji)的外形要表(biao)(biao)示，溫度計(ji)僅表(biao)(biao)示管(guan)口(kou)(kou)。帶有(you)管(guan)道附件的壓力計(ji)，如屬于(yu)管(guan)道專業范圍，該附件應(ying)表(biao)(biao)示口(kou)(kou)徑和等級（或形式）。

  ⑥. 換(huan)熱(re)器(qi)或臥式罐上的(de)放空和(he)排凈不需表示(shi)。

  ⑦. 泵上的儀表排凈及放空(kong)不需(xu)表示。

  ⑧. 管(guan)(guan)(guan)口(kou)的(de)管(guan)(guan)(guan)口(kou)號或管(guan)(guan)(guan)口(kou)名稱應表(biao)示，與(yu)管(guan)(guan)(guan)道相連的(de)管(guan)(guan)(guan)口(kou)要再圖上(shang)(shang)標(biao)注角度和管(guan)(guan)(guan)口(kou)表(biao)上(shang)(shang)未表(biao)示的(de)尺寸(cun)。

  ⑨. 平面圖上可不表示平臺欄桿。

  ⑩. 如果(guo)平臺位置距管口(kou)太(tai)近，管口(kou)表示不清楚，這時應加一(yi)斷面圖。

  ?. 平(ping)臺及樓(lou)面的標高應表(biao)示(shi)。

  ?. 設備位號應表示，且盡量沿中心線標注。

  ?. 當平面(mian)圖(tu)上(shang)只表(biao)(biao)示設(she)(she)備的一個斷面(mian)時(shi)，其標高應(ying)表(biao)(biao)示出在該平面(mian)圖(tu)上(shang)所表(biao)(biao)示的此(ci)設(she)(she)備的范(fan)圍。

  ?. 臥式換熱(re)器或(huo)儲罐安裝高度應在圖中表示。

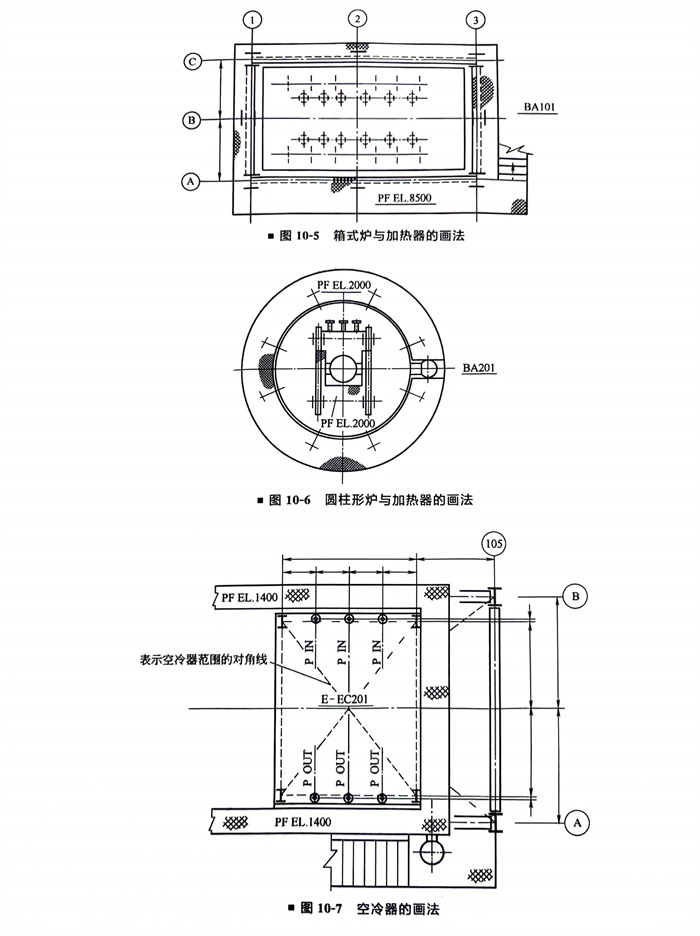

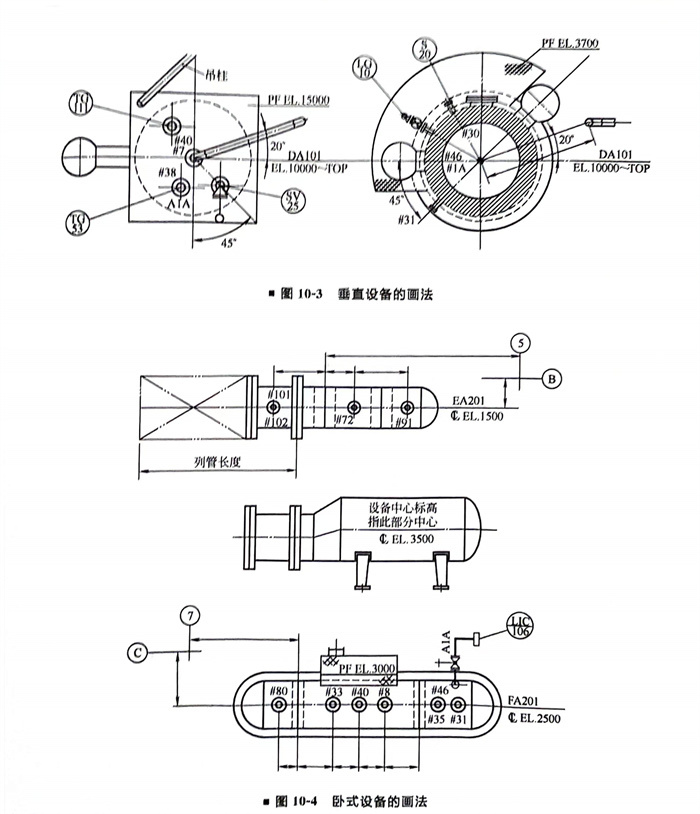

  ?. 管道(dao)布置平面(mian)圖設備的畫法實(shi)例(li)如(ru)圖10-3～圖10-7所示。
