1. 構筑物(wu)畫法的一般要(yao)求

  ①. 對于構筑物(wu)無論在圖紙范圍內還是(shi)外，均應用實線表示(shi)。

  ②. 平臺及(ji)樓面標高應(ying)表(biao)示。

  ③. 柱(zhu)線號(hao)和柱(zhu)間距在平面(mian)圖上應表示(shi)，但立面(mian)圖則不需(xu)表示(shi)（柱(zhu)線號(hao)用Φ10mm的圓(yuan)表示(shi)）。

  ④. 柱線號應從圖紙的正(zheng)面(mian)看，水(shui)平書寫。

  ⑤. 柱線號(hao)的數字或字母應(ying)與(yu)布置圖一致（大小(xiao)寫字母應(ying)有所(suo)區別）。

  ⑥. 對于沒有柱線號的簡單的構(gou)筑物（如(ru)操作平臺），柱子則不需表示(shi)。

2. 鋼結構

  ①. 基礎外形(xing)、柱子、主梁及次梁均要(yao)表示。

  ②. 斜撐(cheng)的中(zhong)心線應表示。

  ③. 梯子、臺階(jie)應表示。

  ④. 鋼結(jie)構防火后的(de)外形應表示出(chu)來。

  ⑤. 樓板用(yong)相交陰(yin)影線表示(shi)。

3. 混凝(ning)土(tu)結構

  ①. 柱、梁(liang)及樓(lou)面的(de)外形應表示。

  ②. 斷(duan)面用三條斜線表(biao)示。

  ③. 依(yi)(yi)據與參考(kao)線的距(ju)離來表示設(she)備坑和油堤的位置，這些尺(chi)寸依(yi)(yi)據布(bu)置圖來表示，除另有說明(ming)，墻(qiang)的厚度不需表示。

  ④. 儲油池、電(dian)纜溝和排污坑應(ying)在圖上表(biao)示(shi)，但名稱、尺(chi)寸及位(wei)置不需表(biao)示(shi)。

  ⑤. 樓層不(bu)需(xu)表示。

    注(zhu)意，當(dang)鋼結(jie)構的(de)(de)一部分(fen)（如柱(zhu)基礎(chu)，設備平(ping)臺等(deng)）超出了界區(qu)線，鋼結(jie)構的(de)(de)整個(ge)外形應表示，不能有界區(qu)線切斷。而與其他(ta)圖紙相(xiang)接的(de)(de)通道和橫梁可以在界區(qu)線處斷開。

4. 管(guan)道布置平面圖(tu)構筑物的畫法實例

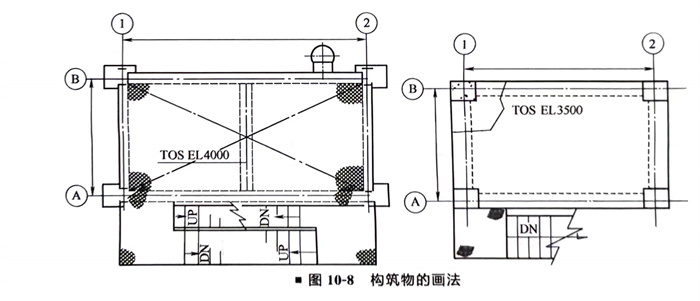

   構筑(zhu)物的畫法如圖10-8所示(shi)。
