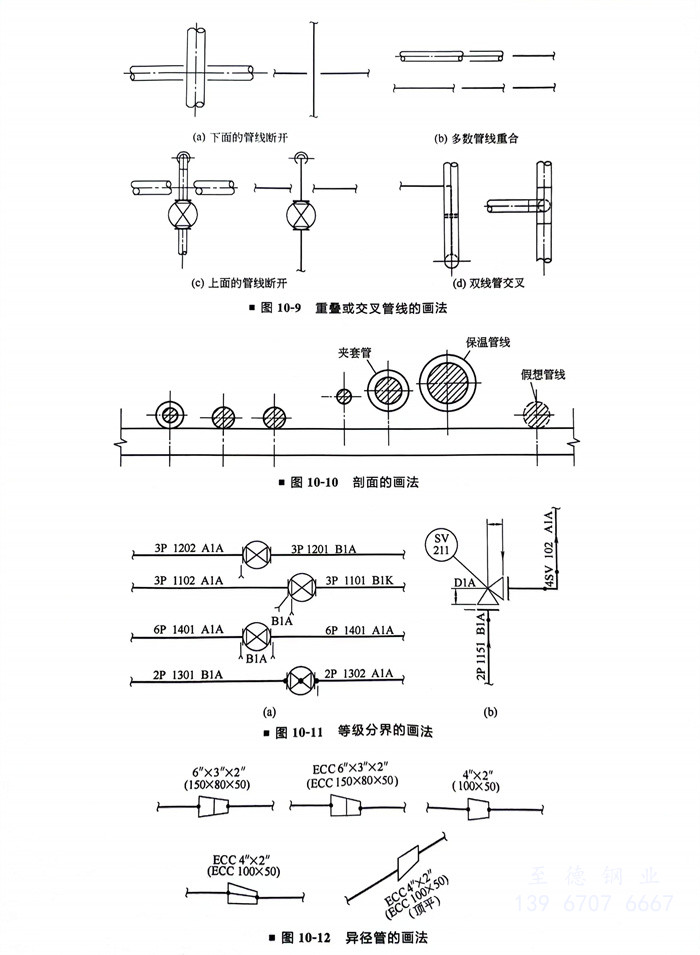

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面(mian)（圖10-10）。

 ③. 等級分界（圖10-11）。

 ④. 異徑管（圖10-12）。

   a. 同心異徑(jing)管僅表(biao)示口徑(jing)。

   b. 底平(ping)的偏(pian)心異徑(jing)(jing)管，口徑(jing)(jing)前加“ECC”，頂平(ping)的偏(pian)心異徑(jing)(jing)管，口徑(jing)(jing)前加“ECC”，后加“（TOP FLAT）”。

 ⑤. 放空和(he)排(pai)放（圖10-13）。

   管道上(shang)的(de)放(fang)空和(he)排放(fang)，應將閥門的(de)手柄方(fang)向以及(ji)放(fang)空、排放(fang)的(de)類(lei)型(xing)(xing)及(ji)口(kou)徑標在管線(xian)上(shang)，設備上(shang)的(de)放(fang)空和(he)排放(fang)需(xu)表示其類(lei)型(xing)(xing)、口(kou)徑及(ji)等(deng)級(ji)。

 ⑥. 軟管(guan)站（圖10-14）。

   軟管站的位置(zhi)（在總布置(zhi)圖上）及站號表示如下(xia)。

 ⑦. 冷(leng)緊（圖(tu)10-15）。

 ⑧. 穿樓面的管(guan)線（圖10-16）。

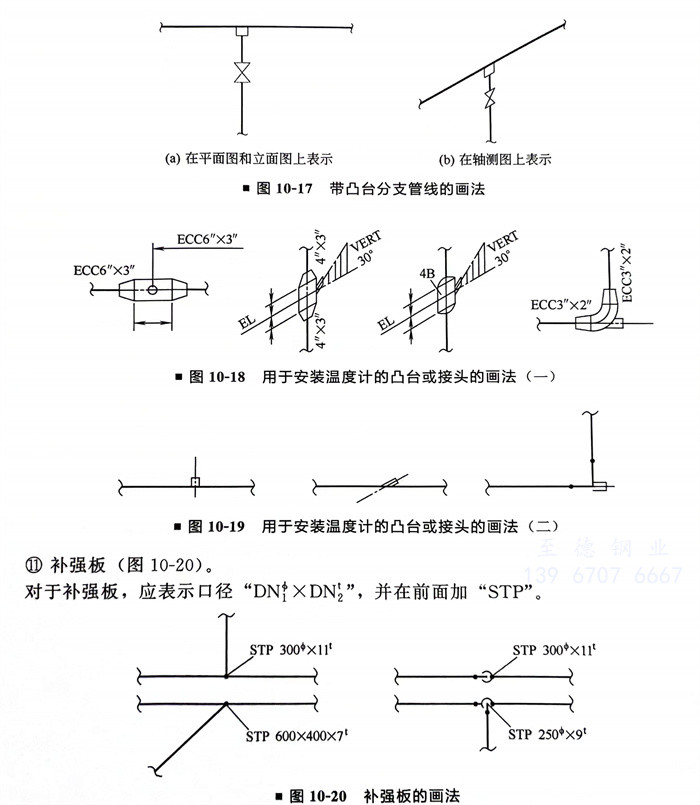

 ⑨. 帶(dai)凸(tu)臺的(de)分支管(guan)線（圖10-17）。

 ⑩. 用于安裝溫度計的凸臺或接頭（圖(tu)10-18、圖(tu)10-19）。

 ?. 補強板（圖10-20）。

   對于(yu)補強(qiang)板，應表示口徑“DN1×DN2”，并(bing)在(zai)前面加“STP”。

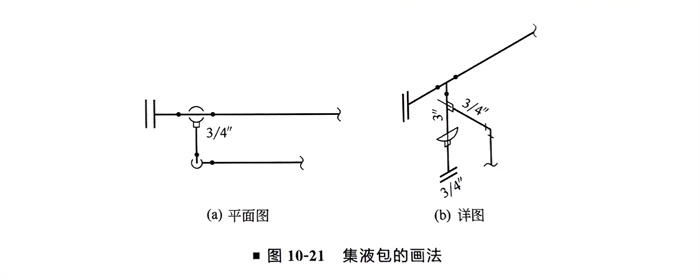

?. 集(ji)液(ye)包（圖10-21）。

   裝(zhuang)在(zai)(zai)主管(guan)上(shang)的集液包應與主管(guan)表示在(zai)(zai)同一(yi)張圖上(shang)。

 ?. 夾(jia)套管（圖10-22）。

   a. 導(dao)向板(ban)的詳(xiang)圖(tu)，管端及(ji)與外管相(xiang)連(lian)的管線應單(dan)獨出(chu)圖(tu)表示(shi)。

   b. 對于外(wai)管，應按下面部(bu)分表示(shi)：管線起點及終點；管線與外(wai)管相(xiang)連；長(chang)、直管線。

   c. 內(nei)管雙線表示(shi)的(de)管道在軸測圖中的(de)表示(shi)應(ying)與單線表示(shi)的(de)管線相同(tong)。

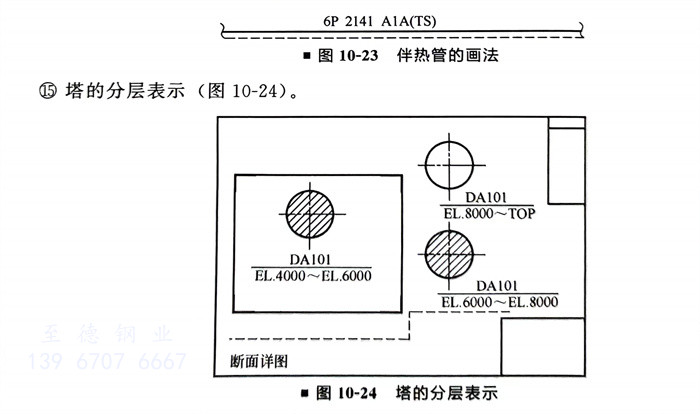

 ?. 伴(ban)熱管(guan)線（圖10-23）。

  無論伴(ban)熱(re)(re)管的根數是幾(ji)根，僅(jin)用單虛(xu)線表示伴(ban)熱(re)(re)，虛(xu)線的長度(du)應清楚(chu)地表示伴(ban)熱(re)(re)范圍。

 ?. 塔的分層(ceng)表示（圖10-24）。

  當(dang)塔的(de)斷(duan)面表(biao)示在平面圖(tu)的(de)接續(xu)線以(yi)外出(chu)時，豎向布(bu)置(zhi)(zhi)時以(yi)較高標高應從高至(zhi)低，橫(heng)向布(bu)置(zhi)(zhi)時應從左至(zhi)右的(de)順序布(bu)置(zhi)(zhi)。

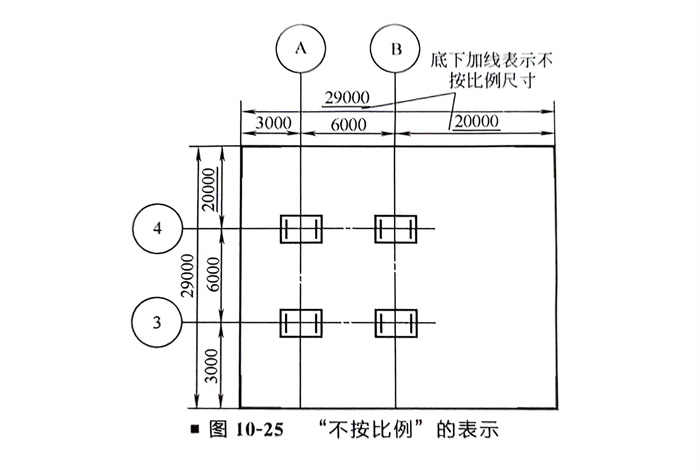

?. “不(bu)按比(bi)例”的表示(shi)（圖10-25）。
