一(yi)、管線和閥門的標(biao)高

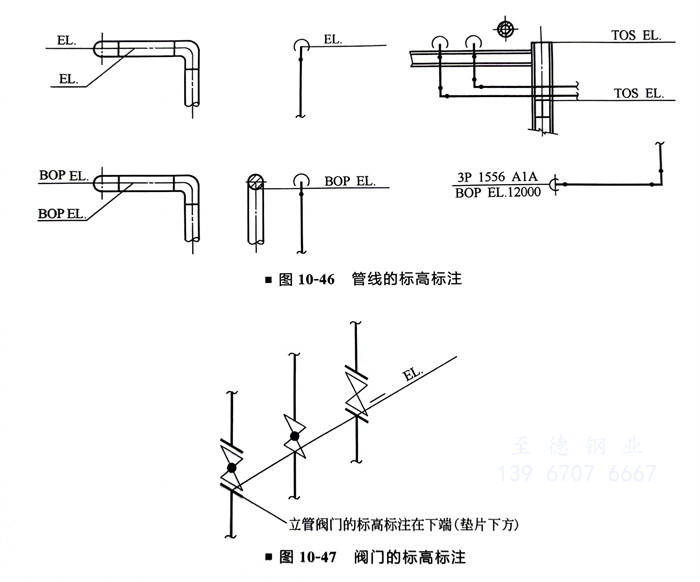

  ①. 如(ru)果標高不能與管(guan)線(xian)平(ping)行書寫(xie)，可(ke)按(an)圖10-46所示的(de)形式表示。

  ②. 如果管道布置在(zai)構筑(zhu)物上(shang)，梁、地板和平(ping)臺的(de)標高也要(yao)表(biao)示(shi)（在(zai)剖面(mian)圖(tu)上(shang)，柱號和平(ping)面(mian)尺寸可不表(biao)示(shi)）（圖(tu)10-46）。

  ③. 閥門的標高。

   按圖10-47所示的(de)形(xing)式表示，并留有墊片(pian)的(de)空隙。

二、管線(xian)號及流(liu)向

  ①. 在表示(shi)管道上(shang)(shang)的管線號、標(biao)高（EL）和(he)流向箭頭時，應注意(yi)為(wei)梁上(shang)(shang)的管架號留出空間(jian)。

  ②. 管線號、標(biao)高(gao)和流向箭頭應(ying)為一(yi)組。

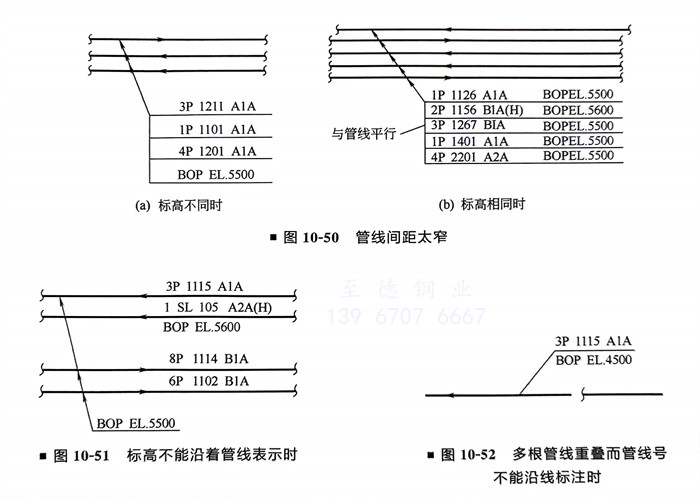

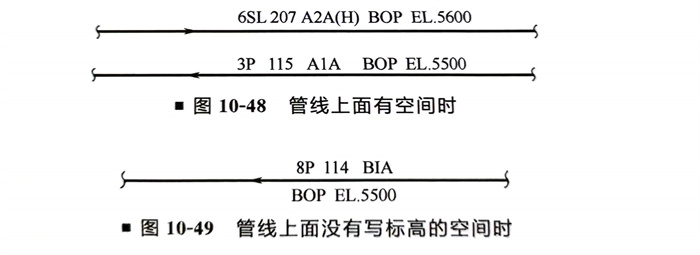

   管線(xian)號(hao)及流向的表示(shi)(shi)如圖10-48～圖10-52所示(shi)(shi)。
