除鉻、鎳外，鉬也是不銹鋼中最重要的合金元素之一。研究已證實，在海洋性大氣中，僅靠鉻，甚至鉻量高達近24％也很難完全防止不銹鋼的銹蝕，必須加入鉬元素。但鉬對不銹鋼耐蝕性的有益作用的前提是鋼中必須含有足夠量的鉻元素。而且隨著鋼中鉻量提高，鋼中鉬的有益作用也會顯著增加。

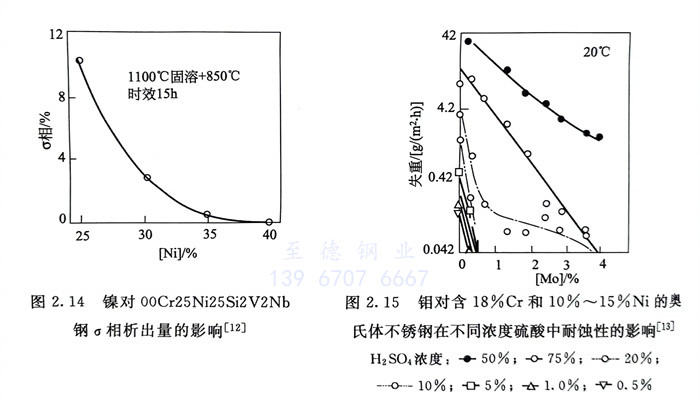

  鉬(mu)(mu)能顯著促(cu)進鉻在(zai)鈍化膜中的(de)富集，從(cong)而增強不(bu)(bu)銹(xiu)鋼(gang)鈍化膜的(de)穩定性(xing)，顯著強化鋼(gang)中鉻的(de)耐蝕作(zuo)用，從(cong)而大(da)大(da)提高各(ge)類不(bu)(bu)銹(xiu)鋼(gang)的(de)不(bu)(bu)銹(xiu)性(xing)和耐各(ge)種還(huan)原性(xing)酸(suan)介質的(de)耐蝕性(xing)。圖2.15系在(zai)不(bu)(bu)同濃(nong)度中，鉬(mu)(mu)在(zai)鋼(gang)中的(de)作(zuo)用。可以看(kan)出，隨鉬(mu)(mu)量增加，鋼(gang)的(de)腐蝕速率(lv)下降，耐蝕性(xing)提高，但隨濃(nong)度增高，為(wei)獲得同一腐蝕速率(lv)所需(xu)的(de)鉬(mu)(mu)量要增加。為(wei)了(le)耐腐蝕，濃(nong)度為(wei)50％的(de)比濃(nong)度為(wei)75％的(de)反而需(xu)要更(geng)多的(de)鉬(mu)(mu)，這(zhe)是因(yin)為(wei)50％具有更(geng)大(da)的(de)腐蝕性(xing)。

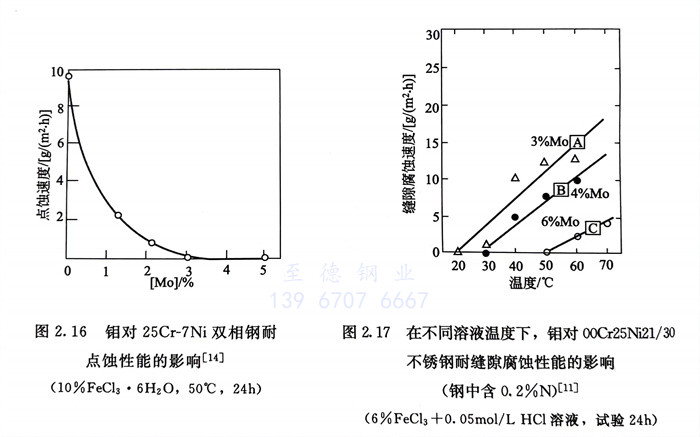

  鉬在不銹鋼(gang)(gang)中(zhong)，能(neng)(neng)提高鋼(gang)(gang)的再鈍化能(neng)(neng)力(li)，其耐點蝕(shi)(shi)(shi)和(he)(he)縫隙(xi)腐(fu)(fu)蝕(shi)(shi)(shi)的能(neng)(neng)力(li)約為鉻的3倍(bei)。為了(le)耐點蝕(shi)(shi)(shi)和(he)(he)耐縫隙(xi)腐(fu)(fu)蝕(shi)(shi)(shi)，不銹鋼(gang)(gang)中(zhong)一般(ban)還需加入鉬。鉬還對防止以(yi)點蝕(shi)(shi)(shi)為起源的應(ying)力(li)腐(fu)(fu)蝕(shi)(shi)(shi)有利(li)。鉬在不銹鋼(gang)(gang)耐點蝕(shi)(shi)(shi)和(he)(he)耐縫隙(xi)腐(fu)(fu)蝕(shi)(shi)(shi)性能(neng)(neng)的影(ying)響分(fen)別見圖(tu)2.16和(he)(he)圖(tu)2.17。

  在一些腐(fu)蝕介質中，鉬形成鉬酸鹽后對不銹鋼所起的緩蝕作用已為試驗所證實。

  鉬(mu)能促進(jin)不銹鋼(gang)中(zhong)金(jin)屬間化(hua)合物σ、x等的(de)析出，從而降低(di)鋼(gang)的(de)組織熱(re)穩定性(xing)(xing)，增加鋼(gang)的(de)脆化(hua)敏感(gan)性(xing)(xing)，降低(di)鋼(gang)的(de)塑(su)、韌性(xing)(xing)、耐蝕(shi)性(xing)(xing)以(yi)及冷(leng)成型性(xing)(xing)和焊(han)接(jie)性(xing)(xing)。

  鉬(mu)提高不銹(xiu)(xiu)鋼的強度，包括高溫強度，使(shi)高溫持(chi)久和蠕變性能(neng)有較大的改善。但(dan)隨鉬(mu)量(liang)增(zeng)加，不銹(xiu)(xiu)鋼的高溫變形抗力增(zeng)大，熱(re)塑(su)性下降，同時鉬(mu)又(you)促進奧氏體(ti)不銹(xiu)(xiu)鋼中(zhong)δ-鐵(tie)素(su)體(ti)的形成(cheng)，這些因素(su)均可導致鋼的熱(re)加工、熱(re)成(cheng)型性的降低。
