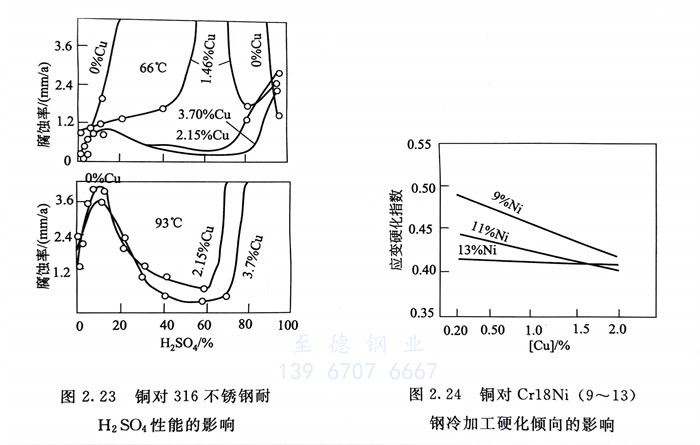

銅可提高不銹鋼的不銹性和耐蝕性，特別是在硫酸等還原性介質中的作用更為明顯。當銅與鉬復合加入鋼中時，效果更佳（圖2.23）。研究表明，向不銹鋼中加入適量的銅可提高鋼耐海洋大氣的腐蝕性能。這與銅可促進表面鈍化膜中鉻的富集有關。

  銅可顯著降低不銹鋼的強度和冷加工硬化傾向（圖2.24），改善鋼的塑性。銅是顯著提高各類不銹鋼冷成型性的重要元素。向Cr17型鐵素體(ti)不(bu)銹鋼(gang)中加入適量銅，鋼的冷成型性，例如深沖性會顯著優于18-8鉻鎳奧氏體不銹鋼 。但是向以錳、氮代鎳的鉻錳奧氏體不銹鋼中加入銅，雖然也可改善鋼的冷成型性，但仍常常會遠低于所代用的18-8鉻鎳奧氏體不銹鋼的冷成型性，特別是延遲斷裂敏感性要遠高于鉻鎳奧氏體不銹鋼。

  富銅(tong)的ε金屬間化(hua)合物的彌散析出(chu)，是含銅(tong)的沉淀硬化(hua)不銹(xiu)鋼(gang)強化(hua)的主(zhu)要手段，也是馬氏(shi)體(ti)、鐵素(su)體(ti)和奧氏(shi)體(ti)不銹(xiu)鋼(gang)獲得抗菌性的原因。

  隨鋼(gang)中含(han)銅量的(de)增加，不銹鋼(gang)的(de)熱(re)塑性降低，從而(er)影(ying)響鋼(gang)的(de)熱(re)加工(gong)性。

  前面(mian)已提(ti)及(ji)，不(bu)銹鋼耐點(dian)蝕(shi)當量PRE值為；而在(zai)還原(yuan)性介質中，不(bu)銹鋼的耐腐(fu)蝕(shi)指數（GI）則為11.5［Cu］。PRE值和GI值二者相結合基本上可看出鉻、鎳(nie)、鉬、氮、銅等元素在(zai)不(bu)銹鋼中提(ti)高鋼的耐腐(fu)蝕(shi)性方面(mian)的重(zhong)要作用以及(ji)某(mou)一具體不(bu)銹鋼牌號(hao)的大致(zhi)耐蝕(shi)性水(shui)平。
