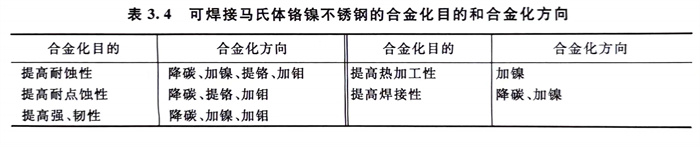

傳統馬氏體鉻鎳不銹鋼中,最早的代表性牌號是1Cr17Ni2,而低碳和超低碳的高韌性、可焊接鉻鎳馬氏體(ti)不(bu)銹鋼(現代馬氏體不銹鋼)則是馬氏體鉻鎳不銹鋼的新進展,它們合金化的目的和合金化的方向見表3.4。
表3.4 可焊接馬氏體(ti)鉻鎳不銹鋼(gang)的合金(jin)化目(mu)的和合金(jin)化方向
①. 力(li)學性能(neng)

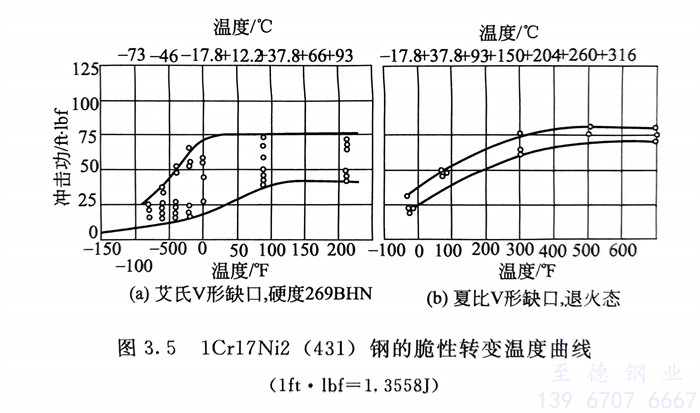

1Cr17Ni2(431)是最常用的(de)早期馬氏(shi)體(ti)鉻鎳不(bu)銹(xiu)鋼(gang)(gang),為(wei)了提高(gao)(gao)(gao)鋼(gang)(gang)的(de)耐蝕性,把鋼(gang)(gang)中鉻量提高(gao)(gao)(gao)到(dao)約17%,而(er)為(wei)了防止鋼(gang)(gang)中大量鐵素體(ti)的(de)形成,在不(bu)增加鋼(gang)(gang)中碳(tan)量的(de)前提下加入了約2%Ni。在傳統馬氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)(gang)中,1Cr17Ni2是強度與(yu)韌性匹配較(jiao)好的(de)牌號,經(jing)高(gao)(gao)(gao)溫(wen)(980℃和1066℃)淬(cui)火后再(zai)經(jing)低溫(wen)回火,其σb可達(da)1360MPa,室溫(wen)缺口沖(chong)擊(ji)(ji)功可達(da)2~8kgf·m;若經(jing)高(gao)(gao)(gao)溫(wen)回火,雖σb稍降低為(wei)1056MPa,而(er)缺口沖(chong)擊(ji)(ji)功則(ze)提高(gao)(gao)(gao)到(dao)(7.5~11)kgf·m;不(bu)同熱(re)處理態(tai)的(de)1Cr17Ni2鋼(gang)(gang)的(de)脆性轉變溫(wen)度曲線見圖3.5。

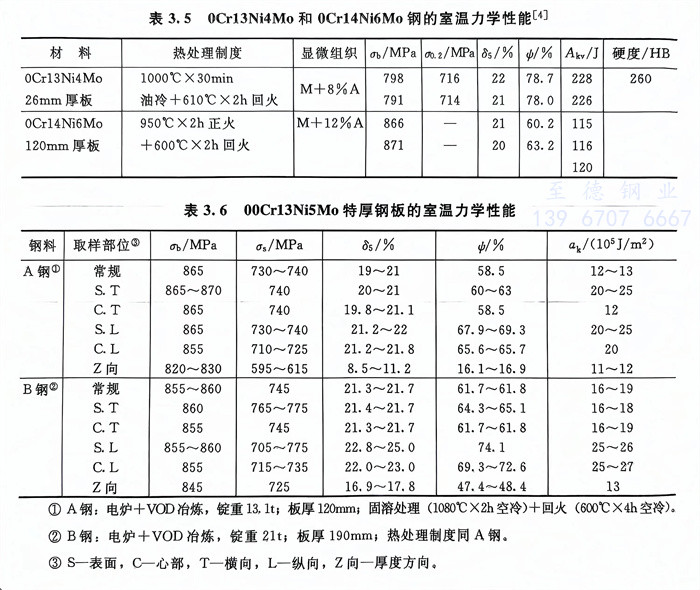

低(di)碳(tan)的(de)0Cr13Ni4Mo、0Cr14Ni6Mo和(he)超(chao)低(di)碳(tan)的(de)00Cr13Ni2、00Cr13Ni5Mo和(he)00Cr16Ni6Mo等是高韌(ren)性、可焊接的(de)現代馬氏體不銹(xiu)鋼(gang)的(de)一些典(dian)型(xing)牌(pai)號。它們具有良好(hao)的(de)室溫和(he)中(zhong)溫強度(du)及塑、韌(ren)性。表3.5和(he)表3.6分別列出了0Cr13Ni4Mo、0Cr14Ni6Mo和(he)00Cr13Ni5Mo鋼(gang)的(de)室溫力學性能。

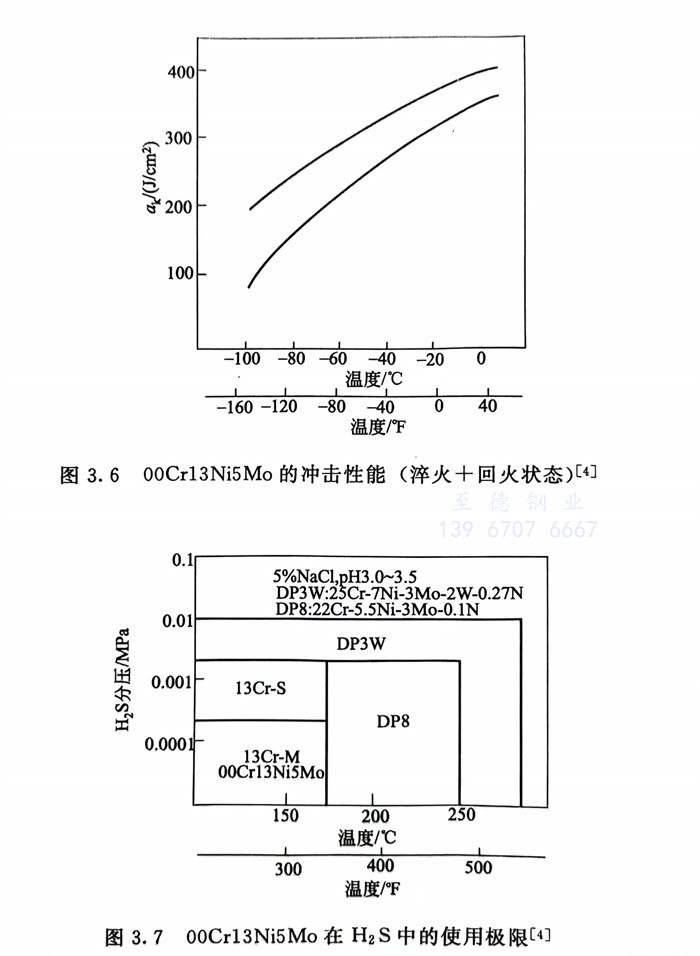

低(di)碳和超(chao)低(di)碳馬氏體(ti)鉻鎳不(bu)銹鋼均有脆(cui)性(xing)(xing)轉變溫度(圖3.6)。即使(shi)如此(ci),由(you)于它們還有較好的低(di)溫韌(ren)性(xing)(xing),因此(ci)仍可滿(man)足(zu)工程對韌(ren)性(xing)(xing)的要求。例如此(ci)類鋼含2%Ni時(shi),可用于-20℃,而含4.5%Ni,則可滿(man)足(zu)-40℃使(shi)用對韌(ren)性(xing)(xing)的需(xu)求。
②. 耐蝕性
現代(dai)(超級)馬氏體不銹(xiu)鋼(gang)具有優良(liang)(liang)的(de)(de)不銹(xiu)耐蝕(shi)性(xing),可(ke)用于油(you)氣(qi)田開發中的(de)(de)管線(xian)等用途。圖3.7指出了在油(you)氣(qi)田條(tiao)件下,00Cr13Ni5Mo鋼(gang)的(de)(de)使用范圍(wei)。00Cr13Ni5Mo也(ye)有優良(liang)(liang)的(de)(de)耐磨蝕(shi)性(xing)能(neng)(見表3.7),00Cr13Ni5Mo 特厚板(約200mm)已用于國內水電工(gong)程中的(de)(de)轉(zhuan)輪(lun)和轉(zhuan)輪(lun)下環等。
③. 冷成(cheng)型性
此(ci)類鋼(gang)屈服強(qiang)度高,冷(leng)加(jia)(jia)工硬化傾向大,一般不用于冷(leng)加(jia)(jia)工成型(xing)用途。
④. 焊接性
除1Cr17Ni2外,0Cr13Ni4Mo、0Cr14Ni6Mo以及00Cr13Ni2、00Cr13Ni5Mo和00Cr16Ni6Mo等均有優(you)良的(de)焊(han)(han)接(jie)性(xing)(xing)能(neng),這與這些(xie)鋼(gang)號(hao)在(zai)傳統馬氏(shi)體(ti)鉻不銹(xiu)鋼(gang)基礎(chu)上,降碳加鎳(nie)(nie)、鉬后(hou),在(zai)回(hui)火狀態下,鋼(gang)中產生一定量的(de)逆轉變奧(ao)氏(shi)體(ti),抑制了焊(han)(han)接(jie)時的(de)晶粒(li)長大,降低(di)了鋼(gang)的(de)淬硬性(xing)(xing),提高了塑、韌(ren)性(xing)(xing),防止了冷裂紋的(de)形成有關。這些(xie)低(di)碳、超低(di)碳馬氏(shi)體(ti)鉻鎳(nie)(nie)不銹(xiu)鋼(gang)可以采(cai)用(yong)不銹(xiu)鋼(gang)通用(yong)的(de)焊(han)(han)接(jie)方法進行(xing)焊(han)(han)接(jie),焊(han)(han)前一般不需(xu)預熱,焊(han)(han)后(hou)在(zai)必(bi)要(yao)的(de)情況下才進行(xing)熱處理。
在國內,0Cr13Ni4Mo用于(yu)核反應(ying)堆(dui)控制棒(bang)的耐壓(ya)殼體(ti),0Cr14Ni6Mo用于(yu)水輪機中環等(deng),00Cr13Ni5Mo用于(yu)三(san)峽工程,均為焊接件。
