高純鐵素體不銹鋼 Cr30Mo2 性能(neng)與特(te)點如下：

a. 力學性能和脆性轉(zhuan)變溫度(du)

   一些試(shi)驗結果(guo)見表4.13（b）、圖(tu)4.21和圖(tu)4.22。從圖(tu)中可(ke)(ke)知，高純(chun)Cr30Mo2的(de)室(shi)溫韌(ren)性(xing)可(ke)(ke)達105J／㎡（V形和U形缺口）。脆(cui)性(xing)轉變溫度3mm冷(leng)軋板可(ke)(ke)達-100℃以(yi)下，而10mm熱軋板也可(ke)(ke)達-20℃。

b. 耐(nai)腐(fu)蝕性能(neng)

   在各(ge)(ge)種(zhong)大氣(qi)和各(ge)(ge)種(zhong)酸、堿、鹽介質中(zhong)，高純Cr30Mo2耐(nai)全面腐蝕和耐(nai)局部(bu)腐蝕性(xing)能(neng)均遠遠優于316型不銹(xiu)鋼，在含氧化劑的NaOH中(zhong)優于純鎳，一些(xie)試驗結果見(jian)圖4.23～圖4.27和表4.14。

c. 冷(leng)成型性(xing)和焊接(jie)性(xing)能

   表4.15列出了(le)高(gao)純(chun)Cr30Mo2 1.5mm板(ban)材冷成型性(xing)(xing)(xing)(xing)數據。試驗還表明(ming)，高(gao)純(chun)Cr30Mo2焊(han)接(jie)性(xing)(xing)(xing)(xing)良好(hao)，焊(han)后(hou)無晶間(jian)腐(fu)蝕(shi)(shi)傾向，在一些腐(fu)蝕(shi)(shi)介(jie)質中，焊(han)前、焊(han)后(hou)的(de)(de)耐(nai)蝕(shi)(shi)性(xing)(xing)(xing)(xing)無明(ming)顯差別（表4.16）；適宜截面尺(chi)寸的(de)(de)高(gao)純(chun)Cr30Mo2鋼焊(han)后(hou)的(de)(de)韌性(xing)(xing)(xing)(xing)和(he)脆性(xing)(xing)(xing)(xing)轉變溫度完全可滿足使(shi)用的(de)(de)需求（見(jian)圖4.28）；但是，在焊(han)接(jie)過程中，要采取(qu)措施防止碳、氮等間(jian)隙(xi)元素對焊(han)縫(feng)(feng)的(de)(de)污染。圖4.29系因焊(han)縫(feng)(feng)污染而引起的(de)(de)高(gao)純(chun)Cr30Mo2鋼焊(han)后(hou)韌性(xing)(xing)(xing)(xing)的(de)(de)降(jiang)低和(he)脆性(xing)(xing)(xing)(xing)轉變溫度的(de)(de)升高(gao)。

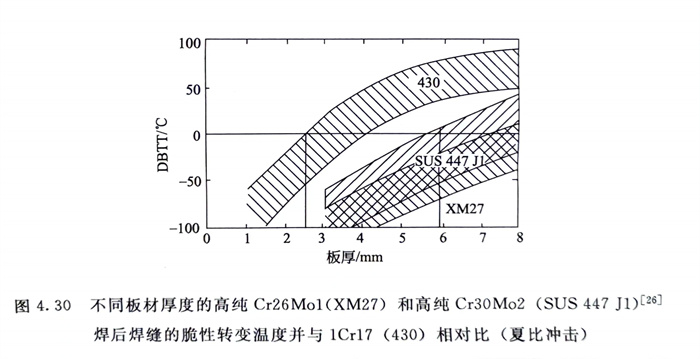

   圖4.30指出了1Cr17（430）和兩種高純鐵素體不銹(xiu)鋼(gang)高純Cr26Mol（XM27）和高純Cr30Mo2不同厚度板材焊后焊縫的脆性轉變溫度，可以明顯看出，高純化對鐵素體不銹鋼的韌性的改善是非常顯著的，如果以攝氏零度為使用界限的話，1Cr17焊材僅能用于厚度≤2.5mm，而高純、高鉻的Cr26Mo1和Cr30Mo2則可用到6mm，若為3mm薄板，則可用到-50℃以下。

   由于(yu)薄截(jie)面尺(chi)寸(cun)的高純(chun)Cr30Mo2（NSS447M1）綜合(he)性(xing)能優良，又不含(han)鎳且成本(ben)(ben)低于(yu)0Cr17Ni12Mo2（316）不銹鋼，國外（例(li)如(ru)日(ri)本(ben)(ben)）已(yi)用(yong)于(yu)沿海大(da)型國際機場的屋頂材料。
