國內牌(pai)號(hao)為(wei)0027Mo，國外VOD冶煉(lian)的牌(pai)號(hao)為(wei)UNS S 44625，日本牌(pai)號(hao)為(wei)SUS XM27。

a. 力學(xue)性能和脆(cui)性轉變溫度

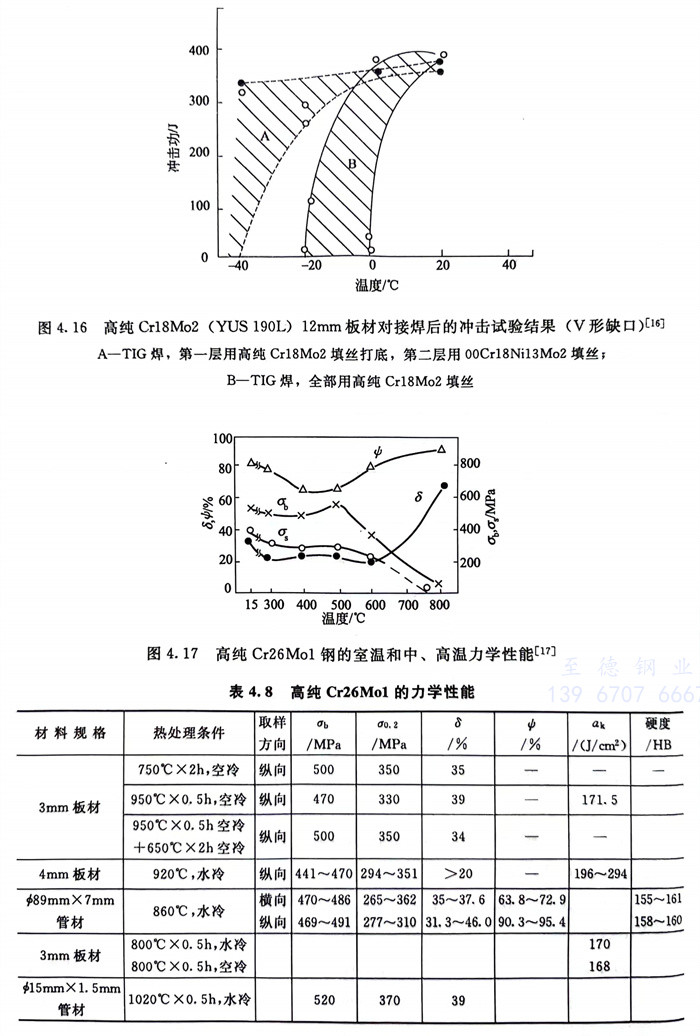

  力學性(xing)(xing)能見圖(tu)4.17和表4.8。脆(cui)性(xing)(xing)轉(zhuan)變溫度見圖(tu)4.18和圖(tu)4.19。一(yi)般認為高純Cr26Mo1截(jie)面尺寸(cun)適用于≤6mm或≤7mm板、帶材、管材。

b. 耐(nai)腐蝕性能

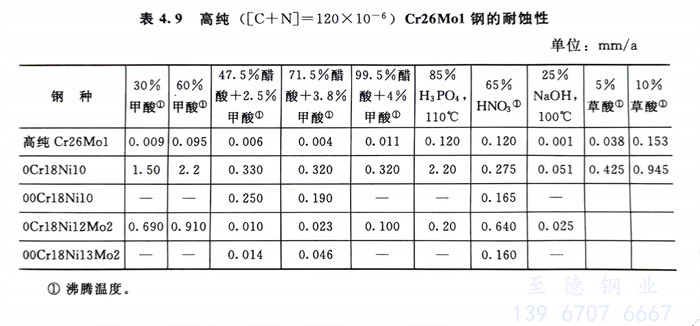

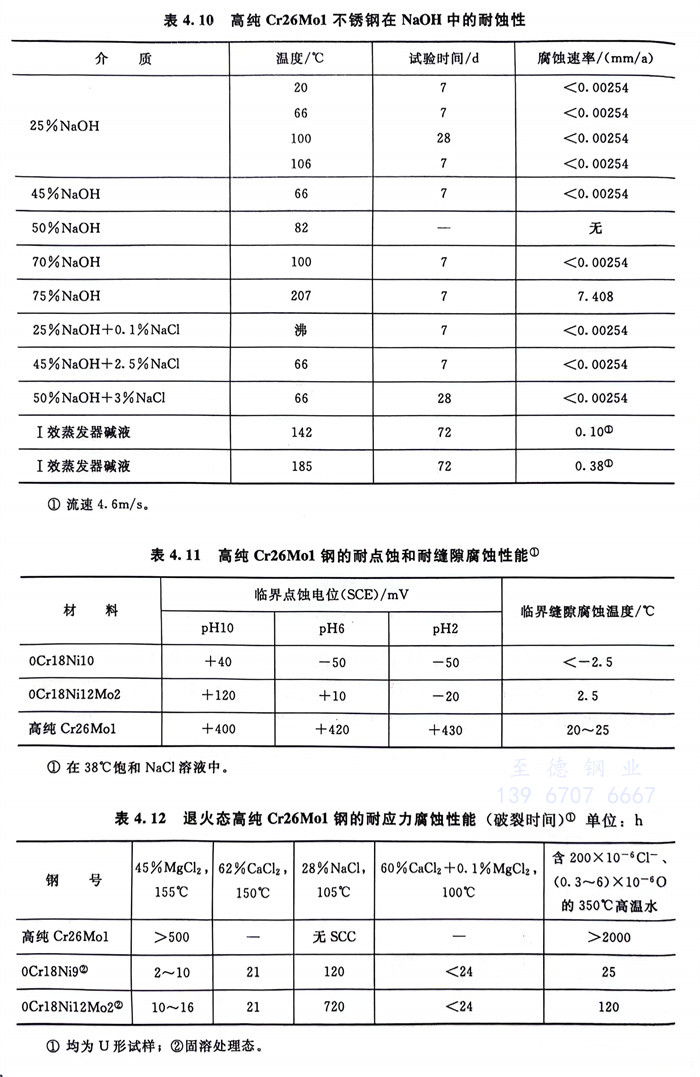

  高純(chun)Cr26Mo1耐(nai)蝕(shi)性優(you)良，即使在65％沸(fei)騰HNO3和(he)NaOH中亦然（見表4.9和(he)表4.10）；在耐(nai)點蝕(shi)、耐(nai)縫隙(xi)腐蝕(shi)、耐(nai)應(ying)力(li)腐蝕(shi)等局部腐蝕(shi)中均既優(you)于(yu)0Cr18Ni10，也優(you)于(yu)0Cr18Ni12Mo2。一些結果見表4.11和(he)表4.12。

c. 冷(leng)成型性(xing)和焊(han)接性(xing)能(neng)

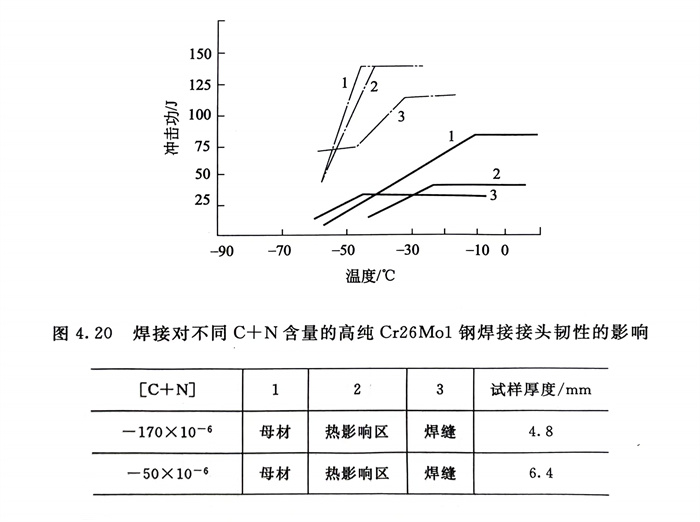

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏體(ti)不(bu)銹鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
