1Cr18Ni9是18-8型不(bu)銹鋼最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近，由于此鋼含碳量高，一般沒有δ-鐵素體且奧氏體穩定，因此，此鋼更適于低溫和無磁等用途。

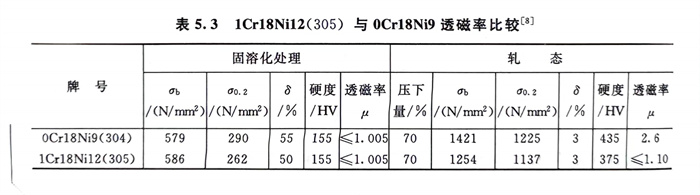

  1Cr18Ni12和(he)(he)(he)0Cr18Ni9Cu3，前者是通過(guo)提高(gao)1Cr18Ni9鋼的鎳含量，使(shi)奧氏(shi)(shi)體更(geng)加(jia)(jia)穩定，經較(jiao)(jiao)(jiao)大(da)冷(leng)(leng)變形后(hou)，可(ke)基本(ben)上不產生(sheng)馬(ma)氏(shi)(shi)體相(xiang)變，既可(ke)使(shi)鋼的冷(leng)(leng)加(jia)(jia)工硬(ying)化(hua)傾(qing)向(xiang)小(xiao)，更(geng)易于(yu)冷(leng)(leng)加(jia)(jia)工成型(xing)，減(jian)少中間退(tui)火(huo)次數。同時，由于(yu)固溶態與軋態的透磁率變化(hua)很小(xiao)（表5.3），較(jiao)(jiao)(jiao)0Cr18Ni9（304）更(geng)適于(yu)無磁用(yong)途。而(er)0Cr18Ni9Cu3則系(xi)加(jia)(jia)入銅使(shi)奧氏(shi)(shi)體更(geng)加(jia)(jia)穩定，冷(leng)(leng)加(jia)(jia)工過(guo)程轉變為馬(ma)氏(shi)(shi)體的敏感(gan)性降低，從而(er)使(shi)鋼的冷(leng)(leng)作(zuo)硬(ying)化(hua)傾(qing)向(xiang)和(he)(he)(he)冷(leng)(leng)作(zuo)速率以(yi)及冷(leng)(leng)開裂敏感(gan)性下降，使(shi)此鋼在較(jiao)(jiao)(jiao)小(xiao)變形力作(zuo)用(yong)下可(ke)獲得最大(da)的冷(leng)(leng)變形，因此，0Cr18Ni9Cu3更(geng)適于(yu)緊固件和(he)(he)(he)深沖、深拉等(deng)用(yong)途。圖5.8和(he)(he)(he)圖5.9系(xi)一(yi)些試驗結果(guo)。

  Y1Cr18Ni9是通過(guo)調整鋼(gang)中P（≤0.20％）和(he)S（≥0.15％）含(han)量，而Y1Cr18Ni9Se則是通過(guo)調整1Cr18Ni9 鋼(gang)中P（≤0.20％）和(he)S（≥0.60％ ）并加(jia)入Se（≥0.15％），以(yi)使鋼(gang)具有優良的冷切削加(jia)工性。
