在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏體不銹(xiu)鋼(gang)為例作一簡述。

  在鉻(ge)鎳(nie)奧氏體(ti)(ti)不銹(xiu)(xiu)鋼，特別是常(chang)用的1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等牌號中，固溶(rong)態常(chang)常(chang)存在少(shao)(shao)量δ-鐵(tie)素(su)(su)體(ti)(ti)。少(shao)(shao)量δ-鐵(tie)素(su)(su)體(ti)(ti)，例如，4％～10％，對焊接(jie)材(cai)料而(er)言(yan)，由(you)于它能降低鉻(ge)鎳(nie)奧氏體(ti)(ti)不銹(xiu)(xiu)鋼焊接(jie)熱裂敏感性，因而(er)是有益的。但少(shao)(shao)量δ-鐵(tie)素(su)(su)體(ti)(ti)又常(chang)常(chang)給鉻(ge)鎳(nie)奧氏體(ti)(ti)不銹(xiu)(xiu)鋼帶來一些危害。

①. 使鋼(gang)的熱塑(su)性(xing)降低(di)

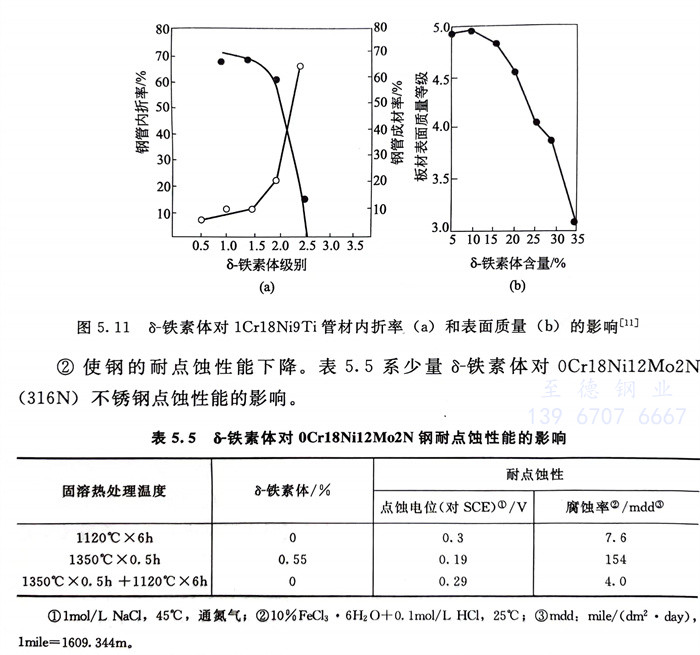

   鋼的(de)表面缺陷增多(duo)，不(bu)僅修磨量增加(jia)，而且會使(shi)成(cheng)品(pin)率下(xia)降，見圖5.11。  圖(tu)5.11 δ-鐵(tie)素體對(dui)1Cr18Ni9Ti管(guan)材(cai)內(nei)折率(lv)（a）和表面質(zhi)量（b）的(de)影(ying)響

②. 使鋼的(de)耐點蝕性(xing)能下(xia)降

    表5.5系少(shao)量δ-鐵素體對0Cr18Ni12Mo2N （316N）不銹鋼點蝕性能的影響(xiang)。 表5.5 δ-鐵(tie)素體(ti)對(dui)0Cr18Ni12Mo2N鋼耐點蝕性能的影響

 ③. 可(ke)引起(qi)不銹(xiu)鋼的選擇性腐(fu)蝕

      國(guo)內、外在大型尿素(su)生(sheng)產(chan)設(she)備用的00Cr17Ni14Mo2不銹鋼(gang)中，曾發(fa)現δ-鐵素(su)體的優先腐(fu)蝕(shi)，因此，尿素(su)級不銹鋼(gang)中δ量要求≤0.6％。

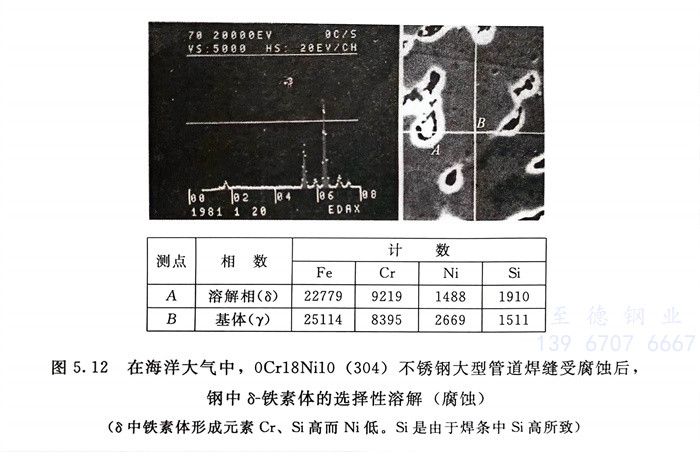

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹(xiu)鋼(gang)管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影(ying)響鋼的(de)低溫和無磁(ci)性能

      這(zhe)主(zhu)要(yao)與δ-鐵(tie)(tie)素體有(you)(you)磁性(xing)且(qie)隨鋼(gang)中δ-鐵(tie)(tie)素體量的(de)(de)增(zeng)加，鋼(gang)的(de)(de)低溫(wen)韌性(xing)下降有(you)(you)關。為此，無磁和低溫(wen)（特(te)別(bie)是超(chao)低溫(wen)）用途中要(yao)嚴格控制鋼(gang)中的(de)(de)δ-鐵(tie)(tie)素體的(de)(de)數量。
