高鉬奧氏體不銹(xiu)鋼(gang)中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）為常用牌號。

   00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由于比(bi)前述17-12-Mo型鋼含鉬量更高(gao)，因(yin)而在(zai)耐還原性(xing)(xing)酸和耐局部腐(fu)蝕(shi)(shi)方(fang)面(mian)，性(xing)(xing)能又有進(jin)一步提(ti)高(gao)，可(ke)用(yong)于更加(jia)(jia)苛刻的腐(fu)蝕(shi)(shi)環境中。含氮00Cr18Ni16Mo5N鋼，由于氮的加(jia)(jia)入，奧氏體更加(jia)(jia)穩(wen)定(ding)，與00Cr18Ni16Mo5相比(bi)，不僅(jin)耐蝕(shi)(shi)性(xing)(xing)提(ti)高(gao)且由于鋼中σ（X）等脆性(xing)(xing)相析出也受(shou)到了(le)一定(ding)抑制。

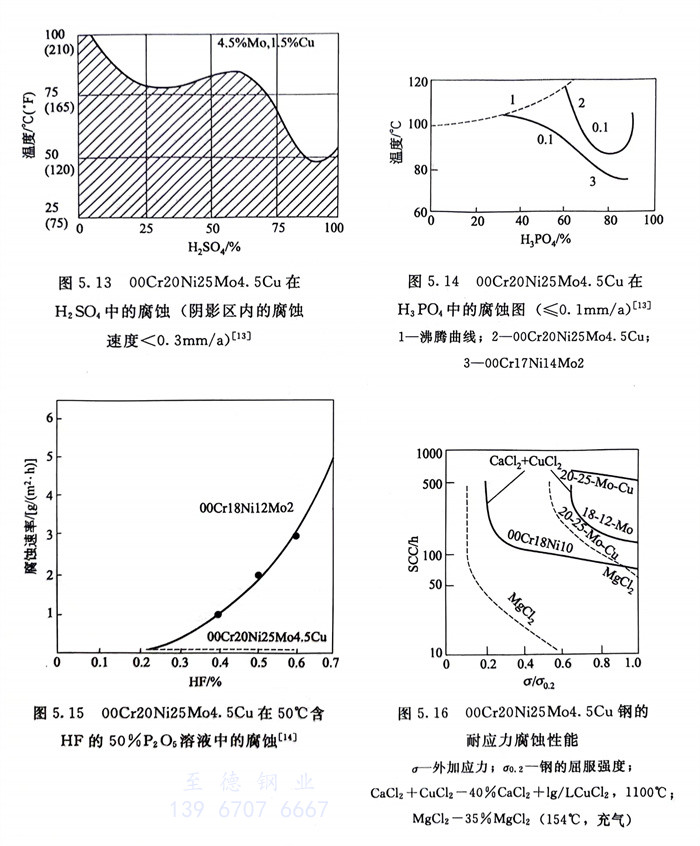

  00Cr20Ni25Mo4.5Cu 由于此鋼含有(you)更高的(de)Cr、Ni、Mo等(deng)元(yuan)素，加之鉬與銅的(de)復合作用，使00Cr20Ni25Mo4.5Cu既在(zai)  、甲酸、乙(yi)酸等(deng)腐(fu)蝕(shi)介(jie)質(zhi)中(zhong)(zhong)耐(nai)全面(mian)腐(fu)蝕(shi)，又在(zai)含CI水介(jie)質(zhi)中(zhong)(zhong)耐(nai)點蝕(shi)、縫(feng)隙腐(fu)蝕(shi)和應力腐(fu)蝕(shi)的(de)能(neng)力有(you)顯著提高，圖5.13～圖5.16系在(zai)不同溫度  和含F-50％  中(zhong)(zhong)耐(nai)全面(mian)腐(fu)蝕(shi)及在(zai)氯(lv)化物水介(jie)質(zhi)中(zhong)(zhong)耐(nai)應力腐(fu)蝕(shi)的(de)試(shi)驗結果。可(ke)以(yi)看出，00Cr20Ni25Mo4.5Cu又比(bi)18-12-2型不銹(xiu)鋼的(de)耐(nai)蝕(shi)范(fan)圍有(you)所擴大。

   當Cr17Ni14Mo2和Cr17Ni13Mo3以及00Cr18Ni14Mo2等耐蝕性(xing)不能滿(man)足(zu)使用(yong)要求時，此類含鉬約(yue)4.5％的(de)高(gao)鉬不銹鋼則是可供選擇的(de)理想牌號(hao)。
