雙相不銹鋼管含有較高的鉻、鉬、鎳、氮等元素和雙相不銹鋼的微細組織結構,使雙相不銹鋼具有優良的耐全面腐蝕和耐局部腐蝕性能,特別是表現在耐應力腐蝕、耐點蝕、耐縫隙腐蝕、耐腐蝕疲勞以及耐磨蝕等方面。

  氯化物應力腐蝕是通用18-8型和18-12-2型奧氏體不銹鋼(gang)最常見的腐蝕破壞形式。而采用α+y雙相不銹鋼管解決18-8型和 18-12-2型鉻鎳奧氏體不銹鋼的氯化物應力腐蝕已經成為國內外選材的既重要又有效的手段,其效果已為國內外大量的工程實際應用所證實。

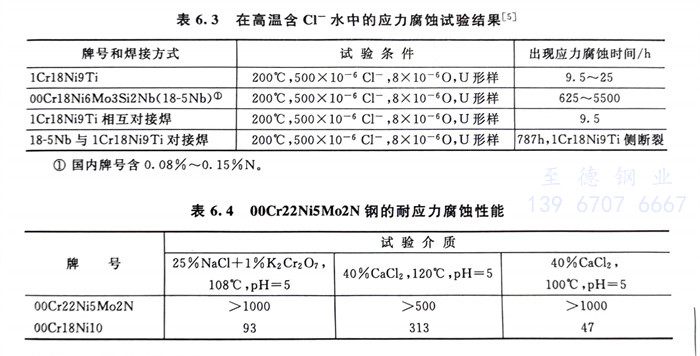

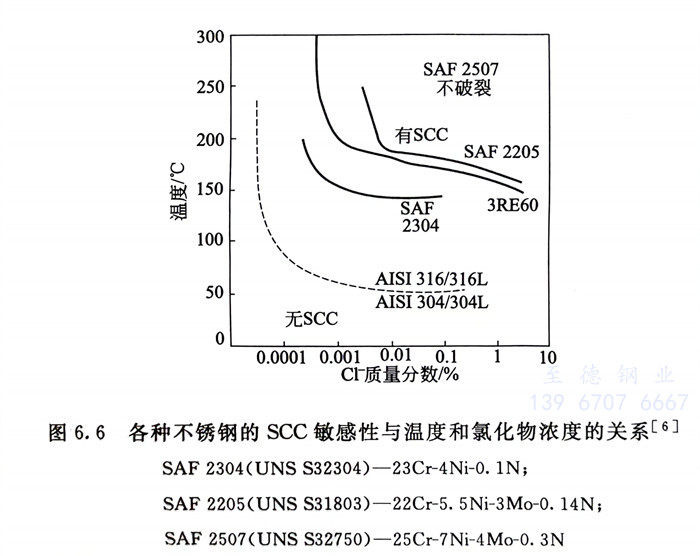

  表(biao)6.3和表(biao)6.4及圖6.6系(xi)雙相不銹鋼管的耐應力腐(fu)蝕性能試(shi)驗所獲得的一些結果(guo)。

  雙相不(bu)銹(xiu)鋼(gang)管中較常(chang)用(yong)的(de)18-8型和18-12-Mo型奧氏體不(bu)銹(xiu)鋼(gang)具(ju)有(you)遠為優異的(de)耐應力(li)(li)(li)腐(fu)蝕(shi)(shi)性能(neng)的(de)原(yuan)因至今尚未(wei)取得完全一致(zhi)的(de)看法。一般認為：雙相不(bu)銹(xiu)鋼(gang)具(ju)有(you)微細雙相組織(zhi)，屈服強度(du)高(gao)，在相同應力(li)(li)(li)作用(yong)下(xia)，難以產生粗大的(de)滑移；鋼(gang)中鐵(tie)素(su)體相可能(neng)具(ju)有(you)力(li)(li)(li)學的(de)和電(dian)化(hua)學的(de)防護作用(yong)；鋼(gang)中的(de)鉻、鉬、氮量高(gao)，耐點(dian)腐(fu)蝕(shi)(shi)、縫(feng)隙腐(fu)蝕(shi)(shi)性能(neng)優良，且再鈍(dun)化(hua)能(neng)力(li)(li)(li)強，對防止以局部腐(fu)蝕(shi)(shi)為起源的(de)應力(li)(li)(li)腐(fu)蝕(shi)(shi)也起了重要的(de)作用(yong)等。
