試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不銹(xiu)鋼(gang)管(guan)為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。

一、全(quan)面腐蝕

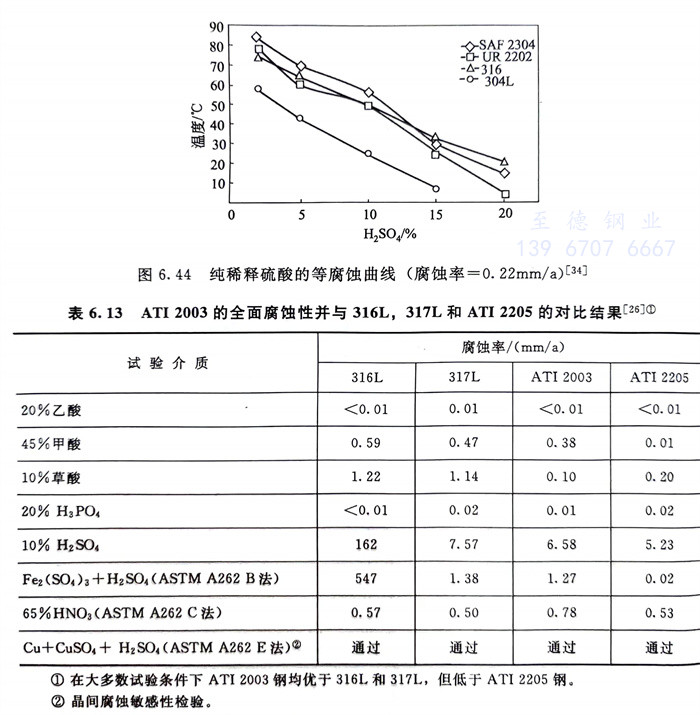

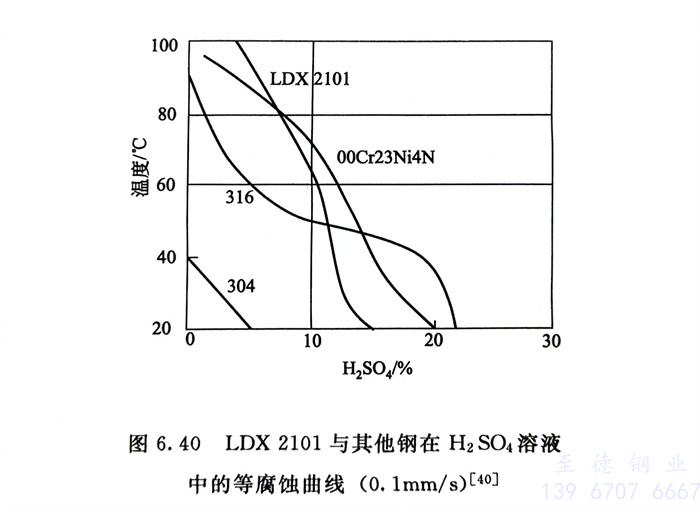

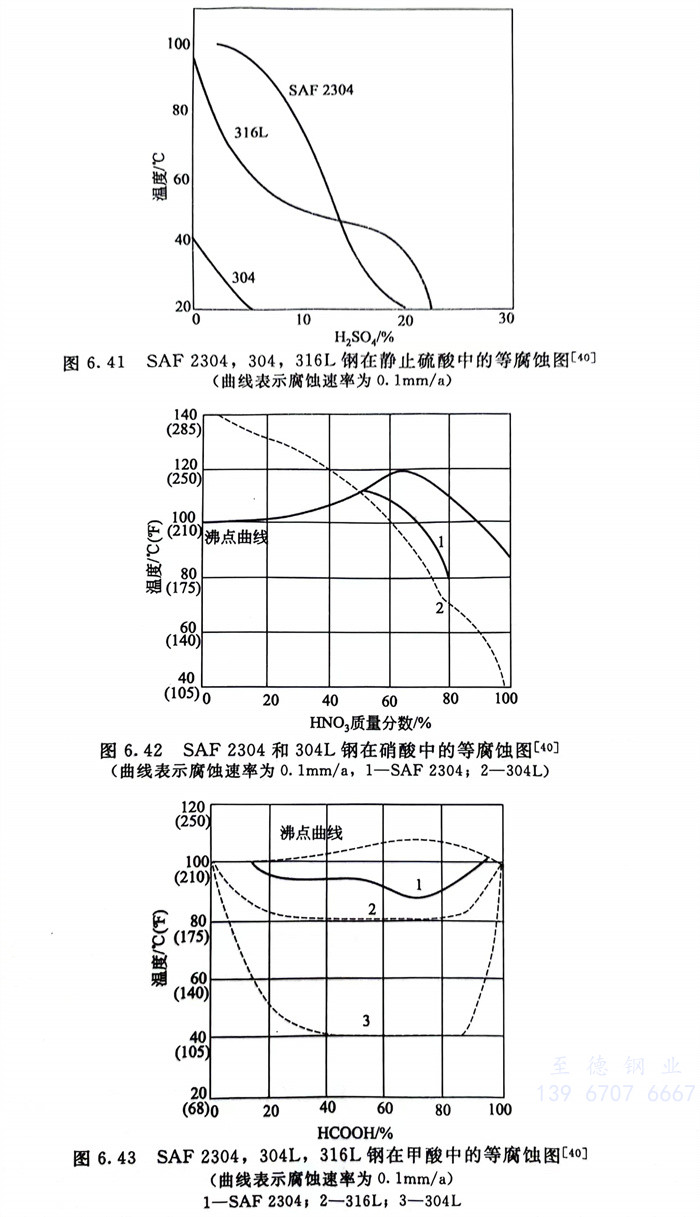

  圖(tu)6.40～圖(tu)6.44和(he)表6.13系(xi)LDX 2101，UR 2202，SAF 2304和(he) ATI 2003在一些酸溶液中的腐蝕試驗結果。

  將UR 2202的熱軋中板焊接(jie)后(hou)(hou)(hou)進(jin)行(xing)表面機加工(gong)、噴丸和(he)噴砂后(hou)(hou)(hou)再拋光等表面處理后(hou)(hou)(hou)，置(zhi)于農村大(da)氣和(he)工(gong)業大(da)氣中一年后(hou)(hou)(hou)均未見有(you)銹蝕(shi)產生。

二、晶(jing)間腐蝕

  所有(you)(you)(you)(you)經濟型雙相不(bu)銹(xiu)鋼管由于均(jun)為超低碳型（C量0.02％～0.03％）且均(jun)含有(you)(you)(you)(you)氮，加之(zhi)均(jun)具有(you)(you)(you)(you)a／γ近(jin)于1的(de)雙相結(jie)構，因而晶間腐蝕敏感性很(hen)低。經標準晶間腐蝕試驗檢查(cha)均(jun)無晶間腐蝕傾向。表(biao)6.13中有(you)(you)(you)(you)ATI 2003經ASTM A262 E法(fa)檢查(cha)和圖6.45中系SAF 2304用Huey法(fa)檢查(cha)的(de)結(jie)果，可以看出均(jun)獲(huo)通過。

三、應力腐蝕（SCC）

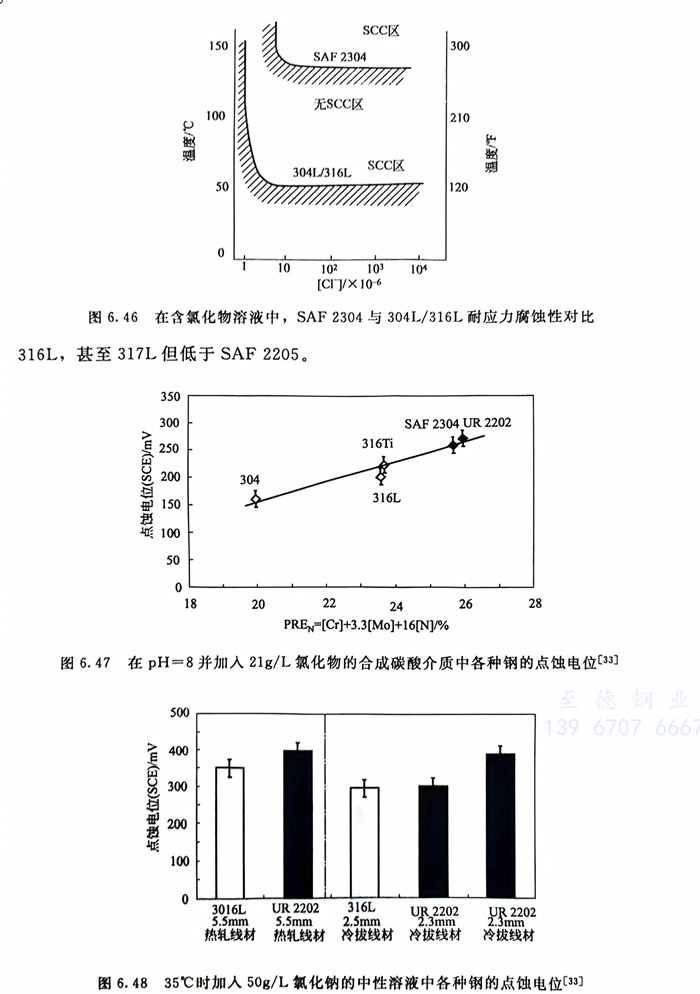

  具有良好(hao)的(de)耐(nai)氯化物應(ying)力腐(fu)蝕性是現代雙相不(bu)銹鋼(gang)管的(de)共(gong)同特點，經濟(ji)型(xing)雙相不(bu)銹鋼(gang)也不(bu)例外。表6.14、表6.15和圖6.46系一(yi)些試驗結果(guo)(guo)。表6.15的(de)結果(guo)(guo)系在模擬的(de)海洋平臺油氣生(sheng)產介質中進行(xing)的(de)40天試驗，ATI 2003鋼(gang)無應(ying)力腐(fu)蝕產生(sheng)。

四、點蝕(shi)(shi)和縫隙腐蝕(shi)(shi)

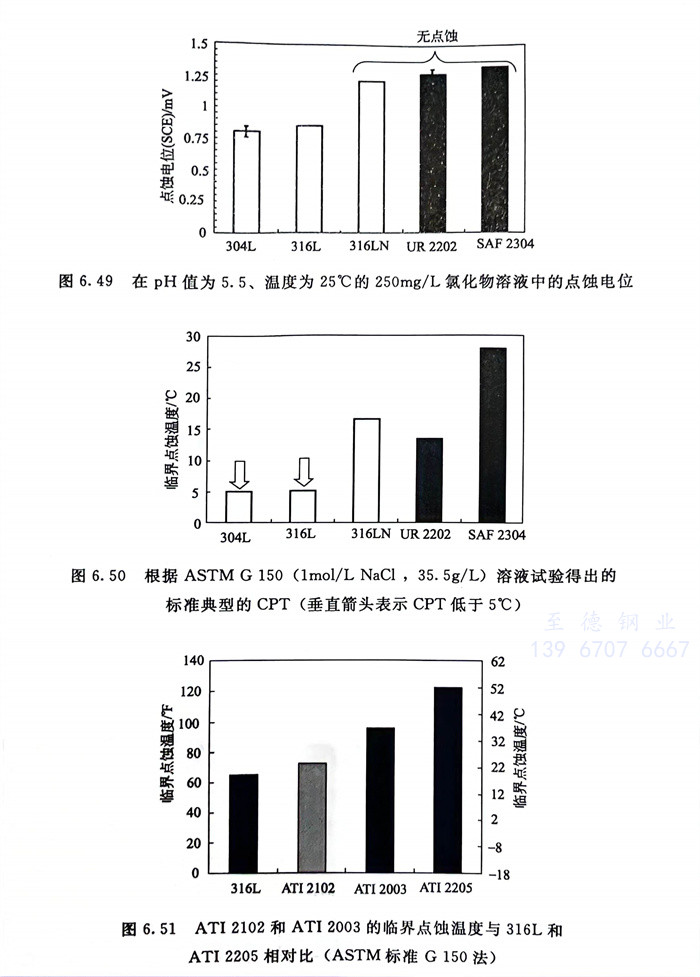

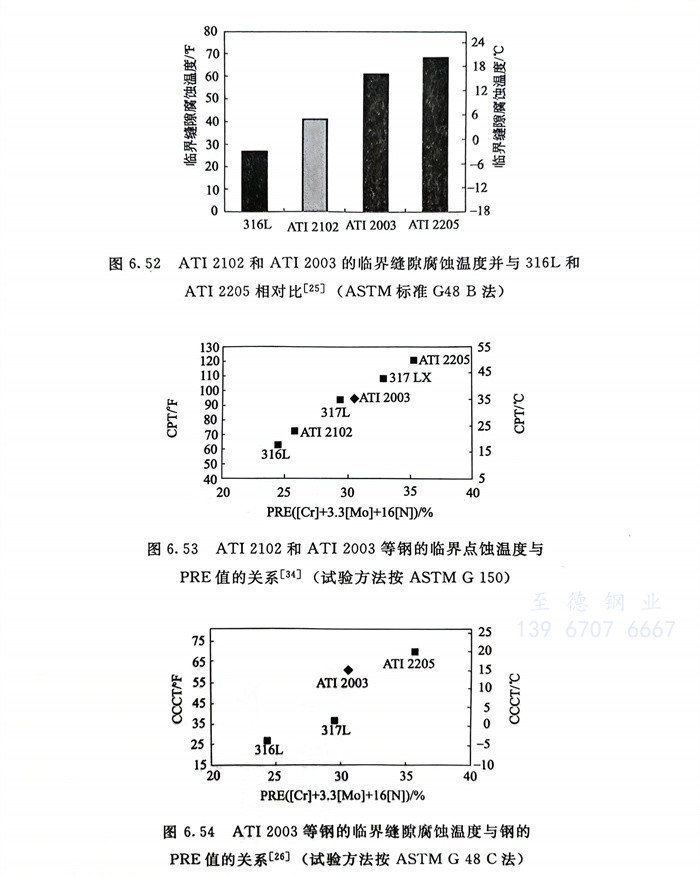

  圖6.47～圖6.54系在(zai)一些介質中，經濟(ji)型雙相(xiang)不銹(xiu)(xiu)鋼管的(de)點蝕電(dian)位(wei)、點蝕溫度和(he)臨界縫(feng)隙腐蝕電(dian)位(wei)以(yi)(yi)此來(lai)評價(jia)鋼的(de)耐(nai)點蝕和(he)耐(nai)縫(feng)隙腐蝕性能并與(yu)常用的(de)幾種(zhong)鉻鎳(nie)奧氏體不銹(xiu)(xiu)鋼的(de)對(dui)比。從這些結果(guo)可(ke)以(yi)(yi)看出，在(zai)相(xiang)同試驗條件下(xia)，ATI 2102、UR 2202、SAF 2304 可(ke)與(yu)304、316、316L相(xiang)當，ATI 2003可(ke)優于316L ，甚至317L 但低(di)于 SAF2205 。

  前面圖(tu)5.34還指出(chu)(chu)LDX 2101 鋼在1mol/L NaCl、25℃溶液中耐點蝕性(xing)與304,430，AISI201不銹鋼以(yi)及以(yi)錳(meng)代鎳(nie)的(de)低(di)鉻(ge)、低(di)鎳(nie)的(de)J1，J4鋼的(de)對比(bi)結果(guo)，顯示(shi)出(chu)(chu)了Cr21型(xing)經濟(ji)型(xing)雙相不銹鋼的(de)優異(yi)性(xing)。
