奧氏體沉淀硬化不(bu)銹鋼(gang)系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不(bu)銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼(gang)的(de)(de)商業牌(pai)號為A286，鋼(gang)中還含有(you)少量（0.003％～0.01％）強(qiang)化元素硼，此(ci)(ci)鋼(gang)固溶時效態(tai)的(de)(de)室溫抗(kang)張強(qiang)度(du)(du)可達1000MPa，而(er)屈服強(qiang)度(du)(du)則可達600MPa，除高(gao)溫（約750℃）耐蝕(shi)條件下應用外，由于此(ci)(ci)鋼(gang)既(ji)耐腐蝕(shi)，而(er)且又具有(you)較高(gao)的(de)(de)硬度(du)(du)（HRC約30），因此(ci)(ci)，也可用于耐磨蝕(shi)且韌性要求高(gao)的(de)(de)環(huan)境中。

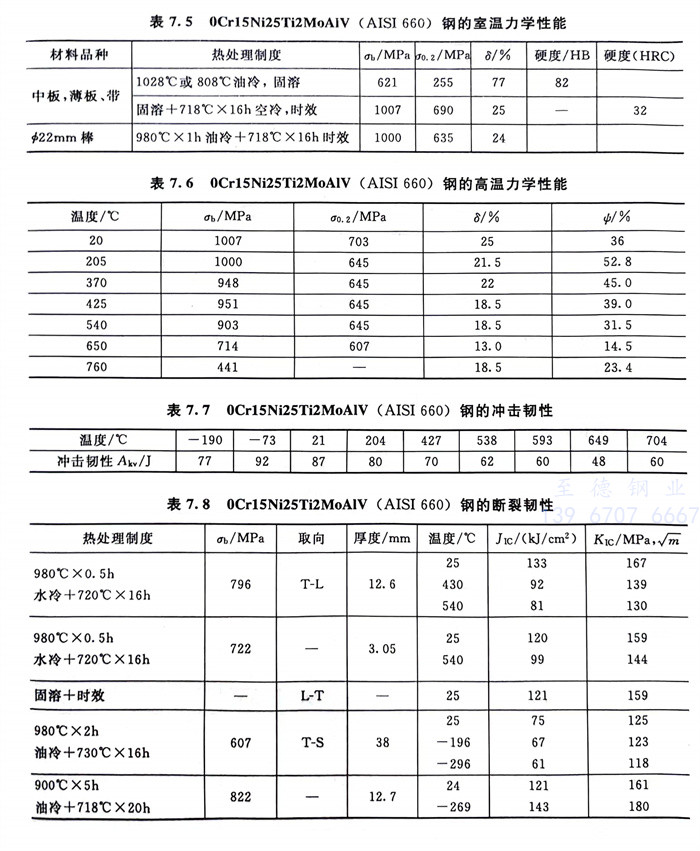

  0Cr15Ni25Ti2MoAlV鋼的室溫(wen)和(he)高溫(wen)瞬時力學性能(neng)以及沖擊韌性分別(bie)見(jian)表(biao)7.5、表(biao)7.6和(he)表(biao)7.7。其斷裂韌性見(jian)表(biao)7.8。

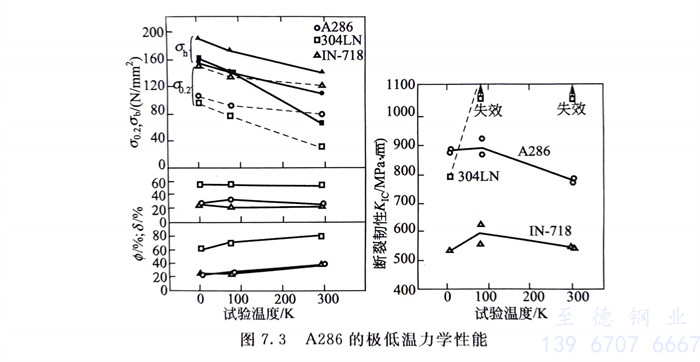

  圖7.3 還(huan)給出了低(di)(di)溫(wen)(wen)(wen)和極(ji)低(di)(di)溫(wen)(wen)(wen)度(du)下(xia)0Cr15Ni25Ti2MoAIV鋼(gang)的(de)力(li)學性能(neng)并與(yu)304LN（00Cr19Ni10N）和鎳基(ji)高(gao)(gao)溫(wen)(wen)(wen)合金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖中IN-718）相比較的(de)結果。可以看出：0Cr15Ni25Ti2MoA1V不僅可作(zuo)為(wei)(wei)耐蝕(shi)、熱強材(cai)(cai)料，耐磨蝕(shi)材(cai)(cai)料和高(gao)(gao)強度(du)無磁(ci)材(cai)(cai)料（具有穩定的(de)單一奧(ao)氏體組織(zhi)），而且還(huan)可作(zuo)為(wei)(wei)優良的(de)低(di)(di)溫(wen)(wen)(wen)、極(ji)低(di)(di)溫(wen)(wen)(wen)材(cai)(cai)料，但是，與(yu)其他(ta)類型(xing)沉淀(dian)硬化(hua)不銹(xiu)鋼(gang)相比，奧(ao)氏體沉淀(dian)硬化(hua)不銹(xiu)鋼(gang)的(de)強度(du)偏(pian)低(di)(di)。

  奧氏體沉(chen)淀硬化不(bu)銹鋼，在固溶態(tai)易冷(leng)加工成型(xing)，但冷(leng)作硬化速度較(jiao)快(kuai)。

  奧(ao)氏體沉(chen)淀(dian)硬化(hua)不(bu)(bu)銹(xiu)鋼(gang)的焊接性較好，固溶(rong)態焊接時與(yu)半(ban)奧(ao)氏體沉(chen)淀(dian)硬化(hua)不(bu)(bu)銹(xiu)鋼(gang)固溶(rong)態的焊接性相當，焊前(qian)不(bu)(bu)需預熱(re)(re)(re)，焊后(hou)不(bu)(bu)需熱(re)(re)(re)處理，但當厚板(ban)焊接時，冷卻過程(cheng)中在(zai)收縮應力(li)的作用下，對產(chan)生熱(re)(re)(re)裂紋敏感。

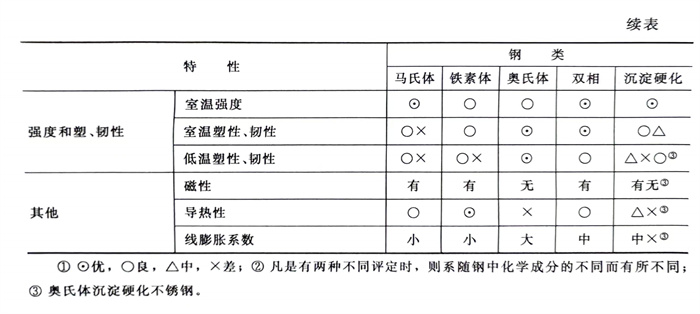

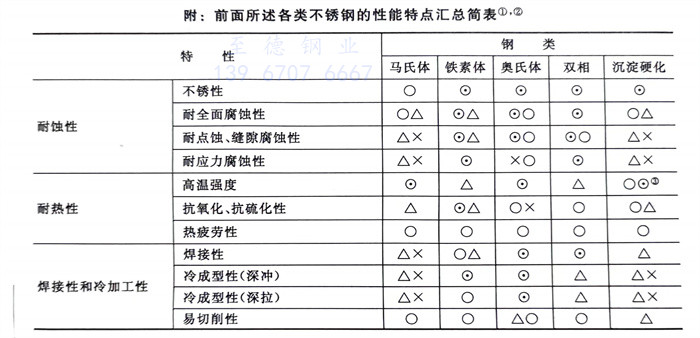

  下面的附表系前面所述五大類(lei)不銹鋼(gang)性能特點(dian)的簡要匯總，供讀者參考(kao)。
