一、現象

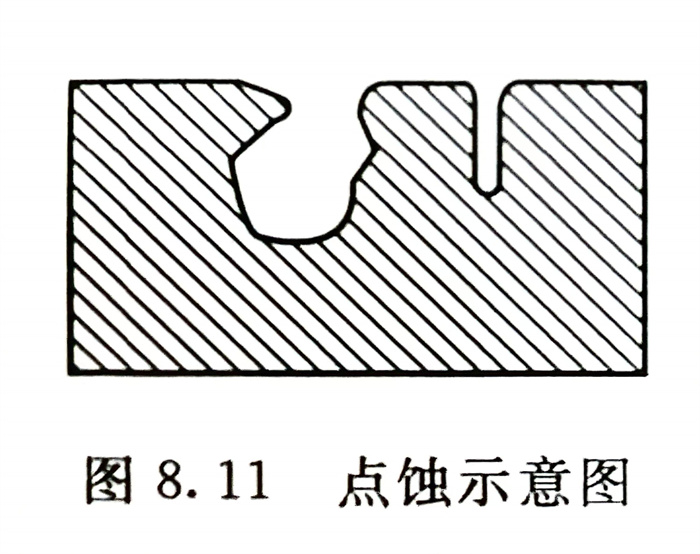

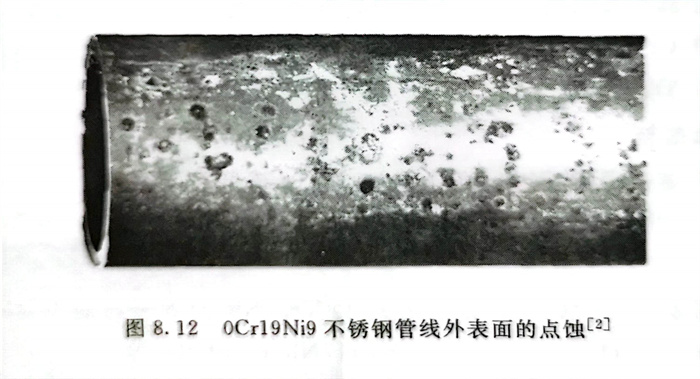

   腐蝕從不銹鋼表面的個別點發生，然后向縱深擴展（見圖8.11），使用過程出現的0Cr19Ni9不(bu)銹(xiu)鋼管線外表面的點蝕見圖8.12。

二(er)、原(yuan)因

   不銹鋼點蝕主要出現在含有鹵素離子，如Cl^-、Br^-、F^-等的水溶液介質中。點蝕是由于這些活性離子在不銹鋼管表面鈍化膜的薄弱部位破壞了鈍化膜而引起的。

   如(ru)果(guo)不銹(xiu)鋼(gang)表面有鐵(tie)粒(li)子(zi)、灰(hui)塵和污物(wu)等附著物(wu)以及在MnS等夾雜和一些金(jin)屬間化合物(wu)處(chu)，也(ye)易產(chan)生點(dian)蝕。

三、防止措施

   不(bu)銹鋼表面定期(qi)清洗和維(wei)護；提高鋼的(de)純凈度，降低MnS等非金屬夾(jia)雜(za)物含量(liang)；選(xuan)用耐點蝕當量(liang)值高的(de)不(bu)銹鋼，即高鉻、鉬和高鉻、鉬、氮不(bu)銹鋼。

   在含Cl^-和海水等水介質中，提高流速≥1.5m/s，以防止沉積物及海生物附著在不銹鋼表面上。
