一、來源(yuan)

   廢鋼，包括(kuo)返回鋼和(he)生鐵(tie)等；鐵(tie)合金，包括(kuo)鎳、海綿鐵(tie)等以及脫(tuo)氧劑和(he)造渣材料。

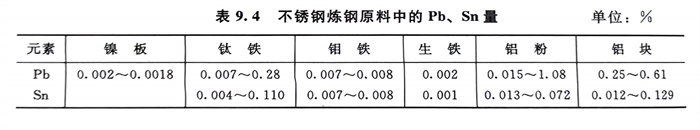

   表(biao)9.4列出了國內煉鋼原(yuan)料中的Pb、Sn含(han)量。

二、特(te)性

   不(bu)銹鋼中(zhong)最常(chang)見和最為有害的是鉛(Pb)、錫(Sn)、銻(Te)、鉍(Bi)和砷(As)等五大元(yuan)素(su)。這些元(yuan)素(su)的熔點低(di);在鋼中(zhong)的固(gu)溶度小(或根本不(bu)固(gu)溶);與鋼的基體相(xiang)比,熱(re)膨脹系數差別較(jiao)大。

三(san)、有害(hai)作用

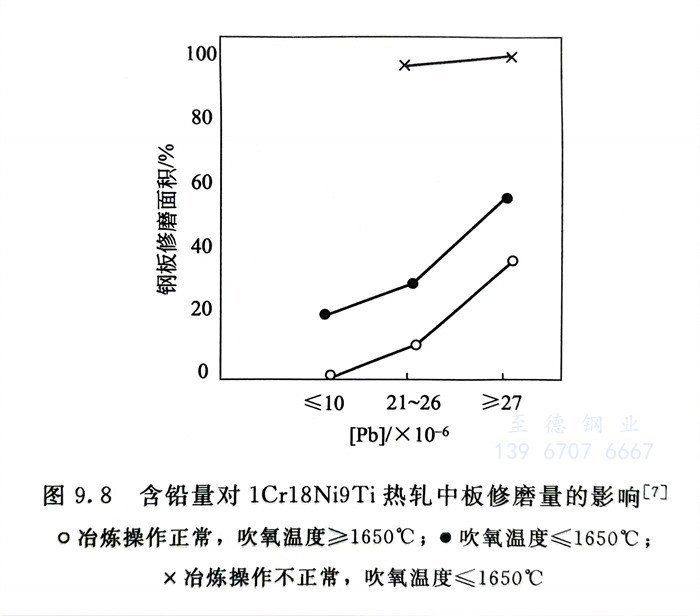

   由于這些元素所具有的特性,在不銹鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對1Cr18Ni9Ti的研究(jiu)結果(guo)表明,出現“熱(re)脆”時的臨界鉛當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國內1Cr18Ni9Ti的生產實(shi)際表(biao)明,當(dang)鋼(gang)中的鉛(qian)當(dang)量≤0.0084%時(shi),鋼(gang)的性能和(he)表(biao)面(mian)質(zhi)量可滿(man)足 GB 4273-92和(he)GB 1380-92技術條件的要求。
