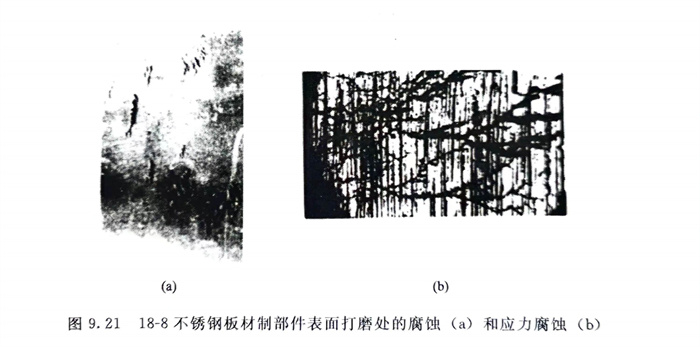

304不銹(xiu)鋼(gang)(gang)板材制成的(de)構件在200℃蒸(zheng)汽中使用(yong)，使用(yong)過程中發現打(da)磨(mo)處(chu)均出(chu)現腐(fu)蝕(shi)［圖9.21（a）］，經進(jin)一步(bu)檢(jian)查(cha)，腐(fu)蝕(shi)處(chu)有大量(liang)應(ying)(ying)力(li)腐(fu)蝕(shi)裂紋［見圖9.21（b）］。實測表明(ming)打(da)磨(mo)處(chu)的(de)殘余(yu)應(ying)(ying)力(li)高(gao)達近300MPa。為了(le)防止此種腐(fu)蝕(shi)，不銹(xiu)鋼(gang)(gang)表面嚴禁(jin)用(yong)砂(sha)輪等打(da)磨(mo)。
