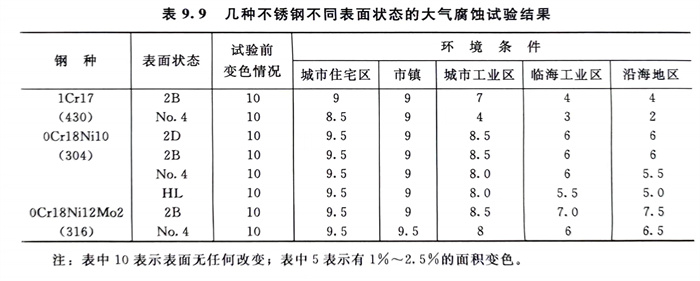

表9.9列入了在幾種大氣條件下,幾種常用不銹(xiu)鋼不同表面加工的耐蝕性對比。從表9.9中的結果可(ke)知:表面(mian)為2B者耐蝕性優于(yu)2D、No.4和(he)HL;0Cr18Ni12Mo2優于(yu)0Cr18Ni10、0Cr18Ni10優于(yu)1Cr17;1Cr17不能在(zai)臨海(hai)和(he)沿海(hai)區使用(yong)(yong),0Cr18Ni10的No.4表面(mian)在(zai)臨海(hai)工業區也(ye)不能使用(yong)(yong)。由(you)于(yu)1Cr17香蕉視頻app連接:鐵素體不銹鋼在(zai)一(yi)些大(da)氣中(zhong)不(bu)能滿足要求(qiu),為(wei)此,在(zai)建(jian)(jian)筑外用(yong)鐵素(su)體(ti)不(bu)銹鋼中(zhong)已(yi)經(jing)開發了含鉬和含鈦、鈮(ni)的許(xu)多鐵素(su)體(ti)不(bu)銹鋼牌號,如(ru)00Cr22Mo1.5(Ti,Nb),00Cr25Mo2(Ti,Nb)和高純(chun)Cr30Mo2(Ti,Nb)等,國外已(yi)在(zai)臨海大(da)型建(jian)(jian)筑物上大(da)量應用(yong)。

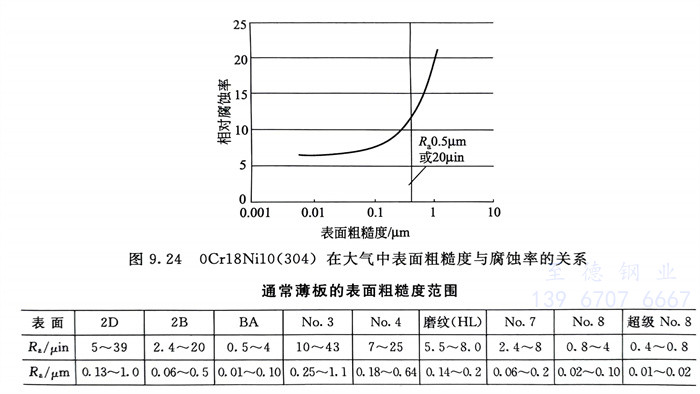

圖(tu)9.24系(xi)在(zai)大氣(qi)中(zhong)表面粗糙(cao)(cao)度對冷軋0Cr18Ni10(304)不銹(xiu)鋼(gang)薄板耐蝕性(xing)的影(ying)響。從表面粗糙(cao)(cao)度范(fan)圍(wei)與表面加工(gong)等級之間的關系(xi)可知:在(zai)大氣(qi)中(zhong),當(dang)選用0Cr18Ni10不銹(xiu)鋼(gang)的表面加工(gong)為2D和No.4時(shi),因表面粗糙(cao)(cao)度已超過Ra0.5μm 見圖(tu)9.24附表),腐(fu)蝕率顯(xian)著增加,選用時(shi)要加以注意。
在大氣中,不銹鋼的(de)(de)(de)(de)表(biao)面(mian)粗糙度越低(di),不銹鋼的(de)(de)(de)(de)耐(nai)(nai)蝕性(xing)越好(hao),一(yi)般(ban)解釋為表(biao)面(mian)越光(guang)滑,表(biao)面(mian)的(de)(de)(de)(de)沉積污染物(wu)越少,而且(qie)在雨水(shui)的(de)(de)(de)(de)沖(chong)刷(shua)下極(ji)易清除,點蝕難以在表(biao)面(mian)形(xing)成;同時,表(biao)面(mian)越粗糙,不僅沉積的(de)(de)(de)(de)污染物(wu)越多,而且(qie)大氣中的(de)(de)(de)(de)Cl-等(deng)也(ye)越易附著。一(yi)些研究還指出,粗糙的(de)(de)(de)(de)表(biao)面(mian)加工,表(biao)面(mian)膜中的(de)(de)(de)(de)Cr/Fe也(ye)低(di),耐(nai)(nai)蝕性(xing)也(ye)差(cha)。
