一、壓力容器(qi)焊縫組焊要求

   ①. 不宜采用(yong)十字焊縫(feng)(feng)(feng)（低溫容(rong)器不得采用(yong)十字焊縫(feng)(feng)(feng)）。相鄰的兩筒節間的縱焊縫(feng)(feng)(feng)和(he)封(feng)頭(tou)拼接焊縫(feng)(feng)(feng)與相鄰焊縫(feng)(feng)(feng)應(ying)(ying)錯開，其焊縫(feng)(feng)(feng)中(zhong)心線間的外圓弧長一般應(ying)(ying)大于鋼材(cai)厚度的3倍，且不小于100mm。組裝的筒體其最短(duan)筒節長度不小于300mm。

   ②. 容(rong)器內件與殼體焊(han)接的(de)焊(han)縫應盡量避開筒(tong)節間相(xiang)焊(han)及(ji)圓筒(tong)與封頭相(xiang)焊(han)的(de)焊(han)縫。

   ③. 封(feng)頭如果是拼接(jie)后(hou)成(cheng)形，其(qi)拼接(jie)焊縫在成(cheng)形前應打磨至與母材(cai)齊(qi)平。如果封(feng)頭由成(cheng)形瓣片和圓板對接(jie)拼制成(cheng)時，焊縫方(fang)向只允許是徑向和環(huan)向的。各不相交焊縫之間(jian)的最小距(ju)離應大于鋼材(cai)厚度(du)的3倍，且不小于100mm。

   ④. 盡量避免在(zai)容(rong)器焊縫(feng)及(ji)其邊緣附近(jin)開孔(kong)。如(ru)必須開孔(kong)，則以(yi)開孔(kong)中心為圓(yuan)心，以(yi)1倍(bei)開孔(kong)直徑為半徑的圓(yuan)所包容(rong)的焊接接頭都(dou)需(xu)經射(she)線或超聲無損檢測(ce)判定(ding)為合格。

   ⑤. 有耐(nai)腐(fu)(fu)蝕(shi)要求的(de)不(bu)銹鋼(gang)以及復合鋼(gang)板，不(bu)得在耐(nai)腐(fu)(fu)蝕(shi)面采用硬(ying)印(yin)標記。與腐(fu)(fu)蝕(shi)介質接觸的(de)焊縫應最后(hou)施(shi)焊。

   ⑥. 壓力容(rong)器(qi)的A、B類焊(han)接(jie)接(jie)頭(tou)，焊(han)后須按容(rong)器(qi)設(she)(she)計(ji)(ji)(ji)制造標準及設(she)(she)計(ji)(ji)(ji)圖樣要求進行無損(sun)檢(jian)測（包括(kuo)(kuo)檢(jian)測標準、檢(jian)測比例、合格級別等）。當安全技術(shu)規范(fan)或設(she)(she)計(ji)(ji)(ji)、制造驗收標準或設(she)(she)計(ji)(ji)(ji)文件有規定時，還應對C、D類焊(han)接(jie)接(jie)頭(tou)，甚至包括(kuo)(kuo)A、B類焊(han)接(jie)接(jie)頭(tou)做滲透檢(jian)測。

二(er)、錯邊量的控制(zhi)

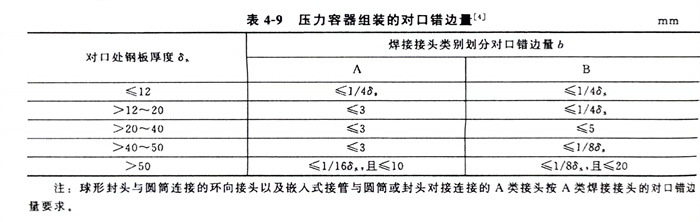

   控(kong)制錯(cuo)邊量的(de)目(mu)的(de)是為了減少(shao)接頭(tou)的(de)應力集中及附(fu)加彎曲(qu)應力。壓力容器組裝的(de)對口錯(cuo)邊量應符合表4-9的(de)規定。

   復合(he)鋼(gang)板的對口錯(cuo)邊量以(yi)復層表面為基準，不論縱縫(feng)還是環(huan)縫(feng)，均不得大于覆層厚度的50％，且不大于2mm。
