埋弧焊時為了調整焊接機頭與不銹鋼管焊件的相對位置,使整個焊接過程中待焊處始終處于最適合焊接的位置,還要保證在施焊過程中穩定、可靠安全,一般均需有相應的輔助設備與焊機相配合。輔助設備有焊接夾具、焊件變位設備、焊機機頭變位設備、焊縫成形設備和導電嘴等。
1. 焊接夾具

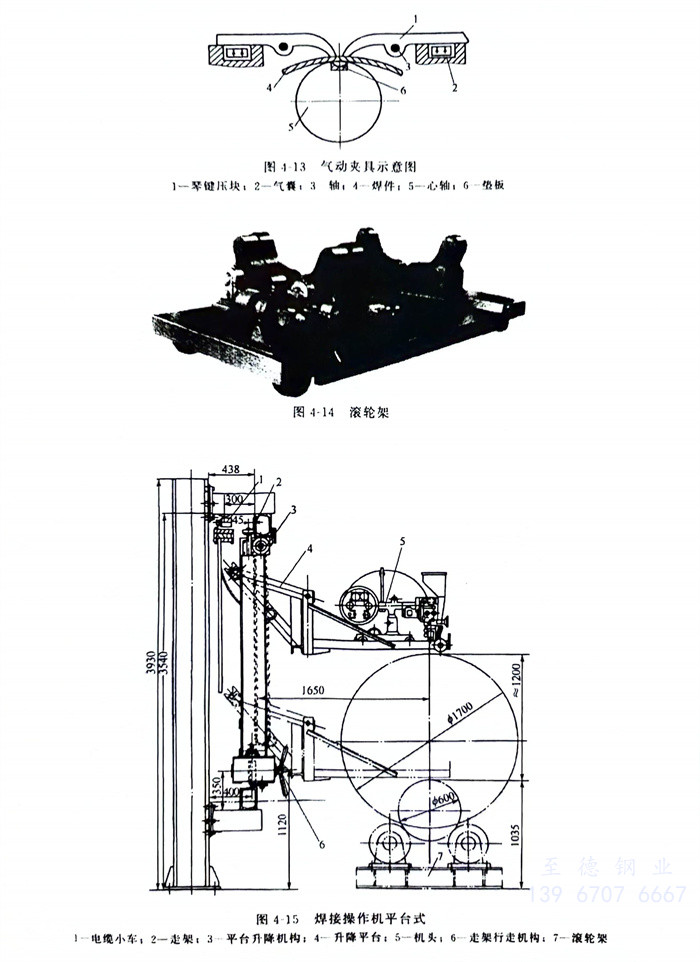

其目的(de)在于使不(bu)銹鋼管焊(han)(han)件(jian)準(zhun)確定(ding)(ding)位并夾(jia)緊,以(yi)便焊(han)(han)接(jie)。這(zhe)樣可(ke)以(yi)減少(shao)或免去定(ding)(ding)位焊(han)(han)縫且能減少(shao)焊(han)(han)接(jie)變形(xing)。圖4-13為一種(zhong)常用的(de)筒形(xing)工件(jian)縱焊(han)(han)縫的(de)琴鍵(jian)夾(jia)具(ju)的(de)示意圖,配有成形(xing)銅墊板(ban),能獲得單(dan)面(mian)(mian)焊(han)(han)雙面(mian)(mian)成形(xing)的(de)焊(han)(han)縫。
2. 焊件變位設備
主要功(gong)能是使焊(han)(han)(han)(han)件旋(xuan)轉、傾斜、翻轉 以使待焊(han)(han)(han)(han)處處于(yu)最適合焊(han)(han)(han)(han)接(jie)的位置,來(lai)達(da)到(dao)提高(gao)生產效率(lv),保(bao)證焊(han)(han)(han)(han)縫質量(liang)和減輕工(gong)人勞動(dong)(dong)強度的目的。焊(han)(han)(han)(han)件變(bian)位設(she)備的形式、結構(gou)和尺寸要根據焊(han)(han)(han)(han)接(jie)構(gou)件的形式、重量(liang)專門設(she)計。通常有(you)滾(gun)輪(lun)(lun)(lun)架和翻轉機等(deng)。用于(yu)回轉體的典型(xing)滾(gun)輪(lun)(lun)(lun)架如圖(tu)4-14所示。長軸式焊(han)(han)(han)(han)接(jie)滾(gun)輪(lun)(lun)(lun)架的主動(dong)(dong)滾(gun)輪(lun)(lun)(lun)與從動(dong)(dong)滾(gun)輪(lun)(lun)(lun)的數量(liang)較多時,要求滾(gun)輪(lun)(lun)(lun)始終(zhong)保(bao)持在同一軸線(xian)上(shang),焊(han)(han)(han)(han)件在上(shang)面不易變(bian)形和打(da)滑。這種滾(gun)輪(lun)(lun)(lun)架適用于(yu)焊(han)(han)(han)(han)接(jie)中(zhong)、薄(bo)壁、長度大的筒形焊(han)(han)(han)(han)件。筒體上(shang)如有(you)凸出附件,應防止轉動(dong)(dong)中(zhong)與長軸相互(hu)干涉(she)。
3. 焊(han)機機頭變位設備
這種設備又稱焊(han)接(jie)操(cao)作機(ji)(ji)。它能將焊(han)接(jie)機(ji)(ji)頭對準待焊(han)位置,使(shi)(shi)之在(zai)該位置上操(cao)作,或者(zhe)以一定速度沿規定軌跡移動焊(han)機(ji)(ji)機(ji)(ji)頭進(jin)行焊(han)接(jie)。它與(yu)(yu)焊(han)接(jie)滾(gun)輪(lun)(lun)架(jia)(jia)(滾(gun)輪(lun)(lun)架(jia)(jia)的結構形式(shi)、選用(yong),見JB/T 9187-1999《焊(han)接(jie)滾(gun)輪(lun)(lun)架(jia)(jia)》)等(deng)配合使(shi)(shi)用(yong),能完(wan)成各(ge)種構件的焊(han)接(jie)。其(qi)基(ji)本(ben)形式(shi)有平(ping)臺(tai)式(shi)、懸臂式(shi)、伸縮式(shi)、龍門式(shi)等(deng)幾種。常用(yong)的平(ping)臺(tai)焊(han)接(jie)操(cao)作機(ji)(ji)與(yu)(yu)滾(gun)輪(lun)(lun)架(jia)(jia)配合使(shi)(shi)用(yong)情況,如(ru)圖(tu)(tu)4-14、圖(tu)(tu)4-15所示。
4. 焊縫成(cheng)形設備

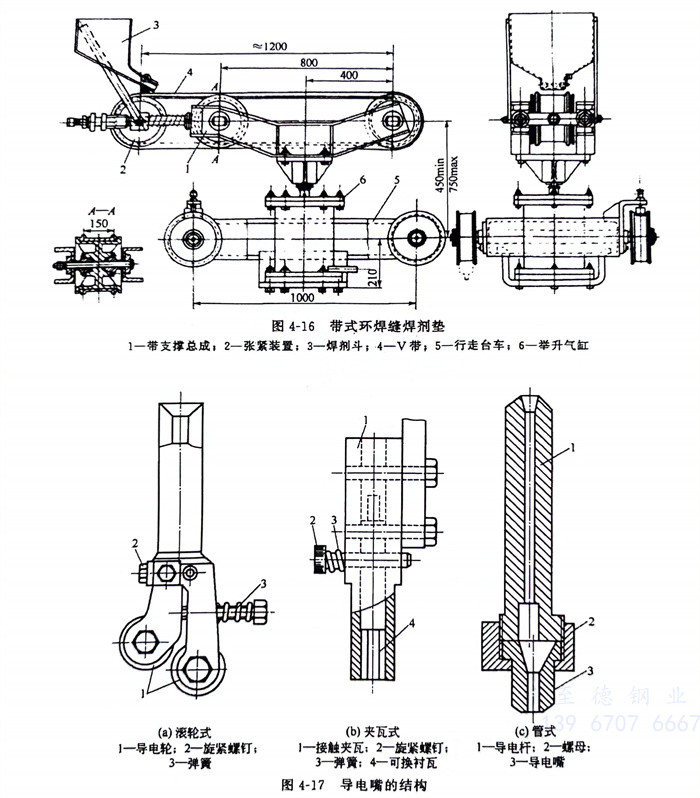

由于(yu)埋弧(hu)焊(han)(han)的(de)(de)(de)(de)電(dian)弧(hu)功率較大,在(zai)(zai)對接(jie)接(jie)頭焊(han)(han)接(jie)時,為了防止熔化金屬的(de)(de)(de)(de)流失和燒(shao)穿并促使(shi)焊(han)(han)縫(feng)背面(mian)(mian)成(cheng)形,往(wang)往(wang)需(xu)要在(zai)(zai)焊(han)(han)縫(feng)背面(mian)(mian)加(jia)墊(dian)(dian)板(ban)。最常(chang)用的(de)(de)(de)(de)焊(han)(han)縫(feng)成(cheng)形設備(bei)除前面(mian)(mian)所述(shu)的(de)(de)(de)(de)銅墊(dian)(dian)板(ban)外,還有焊(han)(han)劑(ji)(ji)(ji)(ji)襯墊(dian)(dian)。它適用于(yu)縱焊(han)(han)縫(feng)和環(huan)焊(han)(han)縫(feng)。圖4-16為典型的(de)(de)(de)(de)帶(dai)式環(huan)焊(han)(han)縫(feng)焊(han)(han)劑(ji)(ji)(ji)(ji)墊(dian)(dian)的(de)(de)(de)(de)示意圖。圖中舉升氣缸6在(zai)(zai)工作(zuo)(zuo)時將帶(dai)支撐總成(cheng)1舉起,使(shi)帶(dai)兩邊凸棱與工作(zuo)(zuo)表面(mian)(mian)接(jie)觸(chu),帶(dai)在(zai)(zai)摩擦力的(de)(de)(de)(de)作(zuo)(zuo)用下隨(sui)焊(han)(han)件運動(dong)。位于(yu)帶(dai)一(yi)端的(de)(de)(de)(de)焊(han)(han)劑(ji)(ji)(ji)(ji)斗3內的(de)(de)(de)(de)焊(han)(han)劑(ji)(ji)(ji)(ji)經(jing)出(chu)料口落在(zai)(zai)帶(dai)上,傳到(dao)待焊(han)(han)點的(de)(de)(de)(de)下方(fang),托住高溫的(de)(de)(de)(de)熔池,過后(hou)將多余焊(han)(han)劑(ji)(ji)(ji)(ji)傳到(dao)另一(yi)端,落入回(hui)收箱內,供重復使(shi)用(需(xu)篩(shai)除碎粉、渣殼等,并重新烘干)。
5. 導電嘴
導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui)按(an)結構分為管(guan)式導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui)(或(huo)稱(cheng)管(guan)狀偏心導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui)、偏心導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui))、滾輪式(或(huo)稱(cheng)滾動(dong)式導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui))、夾閘瓦式導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui)(或(huo)瓦片式導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui))。Φ4.0mm以下的細焊(han)(han)絲常用管(guan)式導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui);Φ4.0mm以上的焊(han)(han)絲宜用滾輪式或(huo)夾瓦式導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui)。導(dao)(dao)(dao)(dao)電(dian)(dian)嘴(zui)(zui)的結構見圖4-17。
