工業管道工程抗震(zhen)設計要求主(zhu)要有以下幾(ji)點:


①. 選擇有利場地


  選(xuan)擇對(dui)抗震(zhen)(zhen)有(you)利場(chang)地管(guan)道工(gong)程(cheng)的(de)(de)抗震(zhen)(zhen)能(neng)力與(yu)場(chang)地有(you)著密切的(de)(de)關系(xi)。歷(li)次地震(zhen)(zhen)震(zhen)(zhen)害調查表明,同類型的(de)(de)工(gong)程(cheng)設施,由(you)于(yu)場(chang)地不同,遭受地震(zhen)(zhen)破壞的(de)(de)程(cheng)度會有(you)很大(da)差別。選(xuan)擇場(chang)地的(de)(de)原(yuan)則是(shi):


   a. 應避(bi)開(kai)地震時(shi)可能發生地基失穩的松軟(ruan)上場地,如(ru)飽和砂土(tu)、人工填土(tu)等(deng),選(xuan)擇堅硬的場地,如(ru)基巖(yan)、堅實的碎石、硬粘土(tu)等(deng)。


   b. 避開地質構造上的斷層帶(dai)多(duo)。


   c. 選(xuan)擇地勢平坦開闊的(de)(de)場地,避開陡坡峽谷、孤立的(de)(de)山(shan)丘等地質構造(zao)不穩定(ding)的(de)(de)場地;


 ②. 合理規劃布(bu)局


  避免地(di)(di)震時(shi)產生(sheng)次(ci)生(sheng)災害(hai)非(fei)地(di)(di)震直(zhi)接造成的災害(hai),稱為次(ci)生(sheng)災害(hai),有時(shi)次(ci)生(sheng)災害(hai)比地(di)(di)震直(zhi)接造成的災害(hai)損失還(huan)要大(da)。在進(jin)行(xing)總體規劃時(shi),應特(te)別注意輸送有毒、易燃(ran)易爆介(jie)質的管(guan)道工程應遠離人口稠密(mi)處,同時(shi)應考慮(lv)必要的切斷(duan)和排放措施。


 ③. 管系均勻分布


  選擇技術上先進(jin)、經濟(ji)上合理的(de)抗震(zhen)(zhen)結構(gou)方案,并力求管(guan)系體形簡單,重量、剛度對(dui)稱(cheng)地均(jun)勻分布。管(guan)道(dao)工程的(de)敷設(she)方式可分地上和(he)地下兩種,重心越高對(dui)抗震(zhen)(zhen)越不利,因而埋(mai)地比架(jia)空好。當架(jia)空敷設(she)幾根管(guan)道(dao)組(zu)合后的(de)重心應盡量和(he)支(zhi)柱的(de)軸線和(he)形心相重合。


 ④. 結(jie)構(gou)的整體性


  保證結(jie)構(gou)(gou)的(de)(de)整體性(xing),并(bing)應(ying)使其結(jie)構(gou)(gou)具(ju)有(you)一(yi)(yi)定的(de)(de)延性(xing)和柔(rou)性(xing),即選(xuan)用(yong)柔(rou)性(xing)管(guan)(guan)(guan)材(cai)和采用(yong)柔(rou)性(xing)連接方(fang)式。結(jie)構(gou)(gou)的(de)(de)整體性(xing)主(zhu)要(yao)是對有(you)各(ge)種支(zhi)撐構(gou)(gou)件的(de)(de)敷設(she)而言,應(ying)使其管(guan)(guan)(guan)道(dao)和支(zhi)撐結(jie)構(gou)(gou)連成一(yi)(yi)體,當管(guan)(guan)(guan)道(dao)沒有(you)卡箍(gu)和支(zhi)撐結(jie)構(gou)(gou)連接時,應(ying)在管(guan)(guan)(guan)道(dao)兩側設(she)置(zhi)擋板,以防(fang)用(yong)動。各(ge)種管(guan)(guan)(guan)道(dao)宜采用(yong)柔(rou)性(xing)管(guan)(guan)(guan)材(cai),不(bu)宜采用(yong)脆性(xing)管(guan)(guan)(guan)材(cai)。


 ⑤. 減輕管(guan)道(dao)自重與(yu)降低管(guan)道(dao)重心


   減(jian)輕地上管道的(de)自(zi)重(zhong),盡量降(jiang)低管道的(de)重(zhong)心(xin)。


 ⑥. 保證施工質量(liang),確保地震設防措施完好。


 ⑦. 管線遠(yuan)離地震斷層(ceng)帶,不應平行(xing)于斷層(ceng)


   管(guan)線(xian)盡(jin)量遠離地震(zhen)斷層帶,且不應平行于斷層可能變(bian)(bian)形(xing)(xing)最大(da)的走向,當穿越斷層時應斜交以減(jian)少(shao)管(guan)道的剪(jian)切變(bian)(bian)形(xing)(xing)。


 ⑧. 布置成多(duo)回路、環狀管網


   管(guan)網應(ying)布置成多回(hui)路、環狀管(guan)網,以便(bian)多向(xiang)供應(ying)介質(zhi)。當條(tiao)件(jian)可(ke)能時,水源(yuan)、氣源(yuan)等動力(li)站應(ying)設(she)置兩個以上(shang),并布置在(zai)不同(tong)方(fang)向(xiang),使管(guan)網形成并聯網路。


 ⑨. 防(fang)止位移措施


   管道在地震能量的作用下(xia),一(yi)部分可以本體吸(xi)收(shou),這就要求管道有(you)一(yi)定的強度;一(yi)部分是消(xiao)耗掉,如管道自身的彈(dan)性(xing)位(wei)移、彈(dan)性(xing)阻尼支架的消(xiao)耗。防止(zhi)位(wei)移措(cuo)施如下(xia)。


   a. 穩定基礎(chu)、防止液(ye)(ye)化。當管(guan)道處于有液(ye)(ye)化可能(neng)的地(di)段時,應有防止液(ye)(ye)化的技(ji)術措施(shi),避免地(di)震時因地(di)基液(ye)(ye)化造成管(guan)道失穩。


   b. 各種(zhong)支(zhi)架(jia)應生(sheng)根牢固(gu)。當生(sheng)根于墻體上時,應驗算(suan)墻體的(de)穩定性,并不(bu)得架(jia)設在設防(fang)標準低于其管道設防(fang)烈(lie)度標準的(de)建筑物(wu)上。


   c. 架(jia)空管(guan)道的支(zhi)架(jia)宜采用鋼(gang)架(jia)或(huo)鋼(gang)筋(jin)混(hun)凝土架(jia),不宜采用磚石砌(qi)體支(zhi)架(jia)。

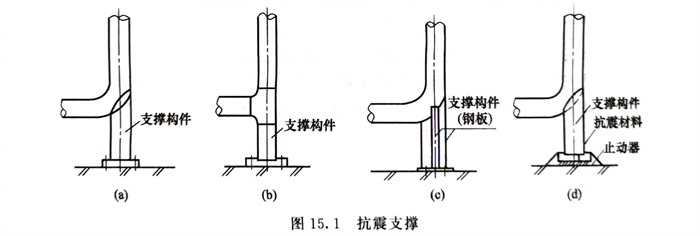

   d. 豎向敷設(she)的(de)管(guan)道(dao)應穩固,管(guan)徑較(jiao)大或(huo)較(jiao)重(zhong)時,下部應加支(zhi)墩,如圖15.1所示。

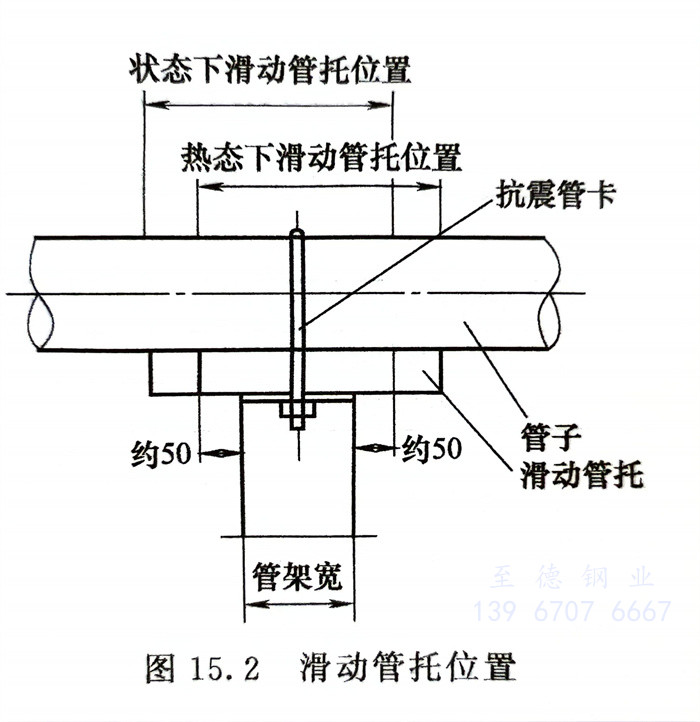

   e. 滑動支座(zuo)的管(guan)道(dao)應在支架(jia)端(duan)部(bu)設置側向(xiang)擋板(ban),對有滑脫危險的管(guan)座(zuo)應將(jiang)管(guan)托加長,管(guan)徑不(bu)超過250DN的管(guan)道(dao)每間隔一(yi)個支承(cheng)點和端(duan)部(bu)支承(cheng)點應設抗震卡,如圖15.2所示(shi)。


   f. 地下管道(dao)的(de)上方不宜(yi)堆(dui)放重物,管道(dao)應(ying)遠離缺乏抗震能(neng)力的(de)建筑,以防增加地基沉降(jiang)和(he)妨礙發震時(shi)應(ying)急搶修。


   g. 管(guan)道(dao)應遠離缺乏抗(kang)震(zhen)能力的建(構)筑物,以防倒塌砸壞管(guan)道(dao)。


   h.當管道由鉸(jiao)接支(zhi)架(沿管線方向(xiang))支(zhi)承時,應設置防止支(zhi)架軸向(xiang)傾倒的措(cuo)施。





⑩. 抗震消能措施


  a. 所有管(guan)(guan)材(cai)應選用(yong)抗震(zhen)性(xing)能好的(de),具有一(yi)定柔(rou)性(xing)的(de)鋼管(guan)(guan)、鑄鐵管(guan)(guan)、鋼筋混(hun)凝(ning)土(tu)管(guan)(guan)等(deng),少用(yong)或不用(yong)材(cai)質性(xing)脆(cui)的(de)陶土(tu)(瓷)管(guan)(guan)、塑料管(guan)(guan)、玻璃管(guan)(guan)等(deng)。其連(lian)(lian)接(jie)方式(shi)對(dui)于(yu)鋼管(guan)(guan)可采(cai)用(yong)焊接(jie),對(dui)于(yu)承插(cha)管(guan)(guan)應采(cai)用(yong)柔(rou)性(xing)或半柔(rou)性(xing)連(lian)(lian)接(jie)。承插(cha)式(shi)管(guan)(guan)道下列(lie)部位必(bi)須采(cai)用(yong)柔(rou)性(xing)接(jie)口(kou):過河管(guan)(guan)兩(liang)側;穿越鐵路(lu)及其他(ta)重要交通(tong)干線(xian)兩(liang)側;主要干線(xian)、支線(xian)上(shang)的(de)三通(tong)、四通(tong),大于(yu)45°的(de)彎頭等(deng)附件與直(zhi)線(xian)管(guan)(guan)段連(lian)(lian)接(jie)處(chu);管(guan)(guan)道與泵房、水池、氣柜等(deng)建(構)筑物(wu)連(lian)(lian)接(jie)處(chu);地基土(tu)質有突變處(chu)。

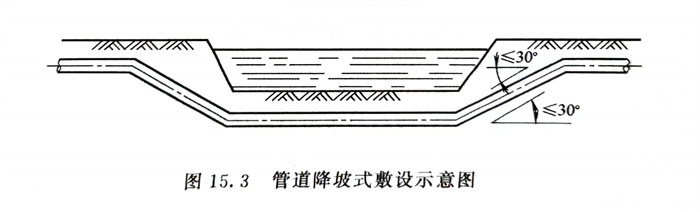

  b. 管(guan)(guan)道在(zai)(zai)(zai)穿過(guo)建(構)筑(zhu)物的墻(qiang)或基(ji)(ji)礎時(shi),應(ying)符合(he)下列要求:應(ying)在(zai)(zai)(zai)墻(qiang)或基(ji)(ji)礎上設(she)置(zhi)(zhi)套管(guan)(guan);管(guan)(guan)道與套管(guan)(guan)之間隙內應(ying)采用柔性(xing)填料充填;當穿過(guo)的管(guan)(guan)道必須與墻(qiang)或基(ji)(ji)礎嵌固時(shi),應(ying)在(zai)(zai)(zai)嵌固管(guan)(guan)段就近設(she)置(zhi)(zhi)柔性(xing)接(jie)頭;管(guan)(guan)道與設(she)備連接(jie)時(shi),應(ying)采取措施使管(guan)(guan)道能有適(shi)當的伸縮(suo)量(liang)和撓(nao)性(xing);當管(guan)(guan)道穿過(guo)河流、溝渠、道路(lu)等(deng)障礙需要降(jiang)低標高(gao)時(shi),宜降(jiang)坡敷設(she),其(qi)傾斜角一般不大于(yu)30°,如圖15.3所示,并(bing)應(ying)在(zai)(zai)(zai)兩(liang)端(duan)設(she)置(zhi)(zhi)柔性(xing)接(jie)口。




?. 其他措(cuo)施


   a. 各種管道應(ying)(ying)有應(ying)(ying)急關斷裝置和排放措施,并(bing)應(ying)(ying)安全可靠。架(jia)空的閥門(men)應(ying)(ying)有攀登構(gou)造,埋地的閥門(men)應(ying)(ying)設置閥門(men)井,井內不應(ying)(ying)有淤(yu)泥和積水(shui)。


   b. 管道應避免死角,當不可(ke)避免時,應增設排(pai)放設施。


   c. 在(zai)下列場所應設置閥門,閥門兩側均應采用柔性接(jie)頭:地震(zhen)斷裂(lie)帶兩側;地基土可(ke)能液(ye)化段的兩側;各種熱水和自來(lai)水輸(shu)送水網(wang)每隔2000~3000m,輸(shu)配水網(wang)1000~1500m設一分段閥門。
