1. 管間跨接

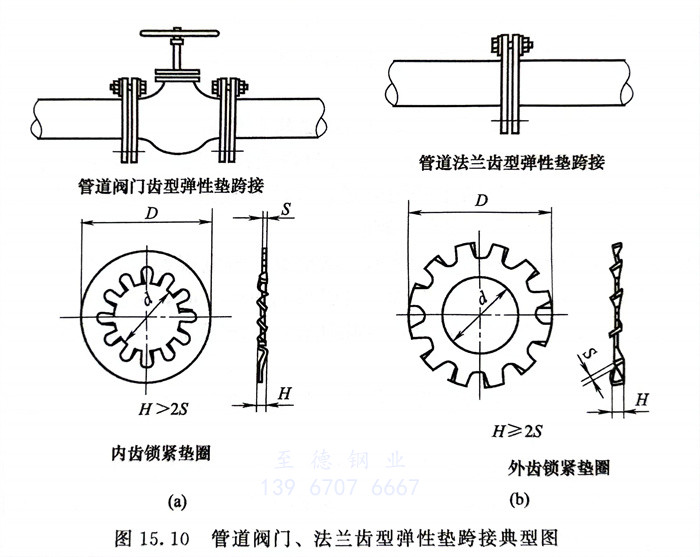

  ①. 管道通過(guo)法(fa)(fa)(fa)(fa)蘭(lan)(lan)連接(jie)(jie)(jie)、焊接(jie)(jie)(jie)和(he)螺(luo)紋連接(jie)(jie)(jie)等方式與(yu)設備相連，對于法(fa)(fa)(fa)(fa)蘭(lan)(lan)連接(jie)(jie)(jie)，一般情況下是法(fa)(fa)(fa)(fa)蘭(lan)(lan)通過(guo)螺(luo)栓、螺(luo)母的連接(jie)(jie)(jie)可(ke)將靜電(dian)導走，并不需要另(ling)做(zuo)法(fa)(fa)(fa)(fa)蘭(lan)(lan)跨(kua)接(jie)(jie)(jie)線設計。在螺(luo)栓連接(jie)(jie)(jie)處，如果導電(dian)效(xiao)果不良時(shi)，可(ke)在法(fa)(fa)(fa)(fa)蘭(lan)(lan)螺(luo)栓上增(zeng)設金屬(shu)齒型墊(dian)片的方法(fa)(fa)(fa)(fa)加以解決(jue)，見圖15.10。

  ②. 當工藝物料有特殊要(yao)(yao)求或法蘭連接(jie)(jie)的管(guan)(guan)道(dao)系統是絕(jue)緣(yuan)狀態，法蘭的跨(kua)接(jie)(jie)線就要(yao)(yao)進行設(she)(she)計，以(yi)確保靜電能(neng)迅速通過法蘭跨(kua)接(jie)(jie)線傳導至(zhi)設(she)(she)備(bei)接(jie)(jie)地板導走。對(dui)于(yu)管(guan)(guan)道(dao)與設(she)(she)備(bei)管(guan)(guan)口(kou)相連處(chu)的法蘭跨(kua)接(jie)(jie)由(you)于(yu)其管(guan)(guan)口(kou)一般沒有接(jie)(jie)地板，管(guan)(guan)口(kou)端跨(kua)接(jie)(jie)線纏(chan)在(zai)螺栓(shuan)上用(yong)螺母壓緊，必(bi)要(yao)(yao)時(shi)加用(yong)金屬齒形墊片。

  ③. 有靜電(dian)接(jie)地要求(qiu)的管道，各段管子間應(ying)(ying)導(dao)(dao)電(dian)。當金屬(shu)法蘭(lan)(lan)用金屬(shu)螺栓或卡子緊固(gu)時，當每對法蘭(lan)(lan)或螺紋(wen)接(jie)頭(tou)間電(dian)阻值(zhi)超過0.03Ω時，應(ying)(ying)設導(dao)(dao)線跨接(jie)。

   跨接線(xian)(xian)采用截面(mian)積大于6m㎡的(de)銅(tong)芯(xin)軟絞線(xian)(xian)。接地銅(tong)線(xian)(xian)推薦使用電氣專業常用的(de)多(duo)股銅(tong)芯(xin)聚氯乙烯絕緣電線(xian)(xian)，截面(mian)積6m㎡、16m㎡或25m㎡電線(xian)(xian)以及Φ6mm圓鋼等。

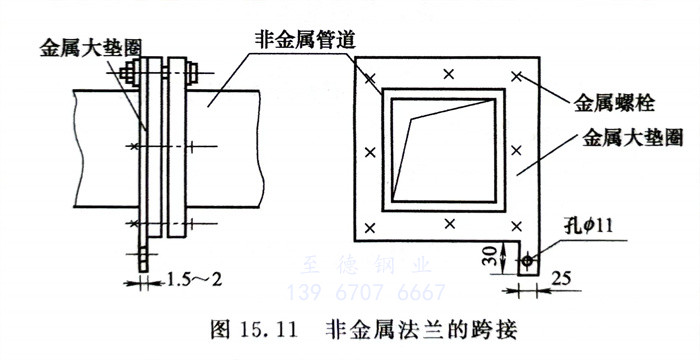

  ④. 塑料等(deng)非金屬法(fa)蘭用金屬螺栓緊(jin)固(gu)連(lian)接，可加(jia)金屬大墊圈，使所有螺栓均相接在(zai)一起，然后(hou)再引出去接地。跨接示意(yi)圖見圖15.11。

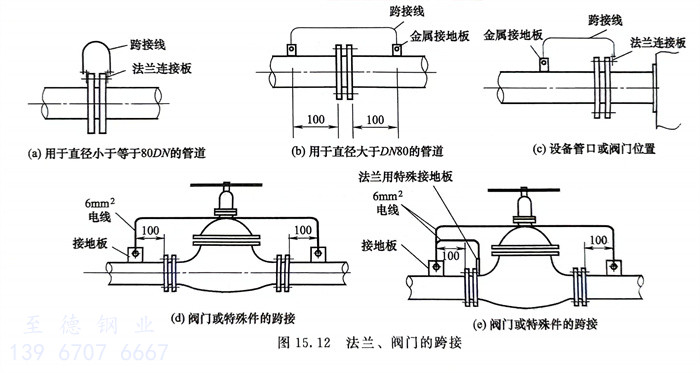

  ⑤. 法(fa)蘭(lan)、閥門的跨(kua)接方式見圖15.12。

2. 管際跨接

  ①. 平行(xing)管道凈距(ju)離(li)小于(yu)100mm時，每隔20米加跨接線(xian)。

  ②. 交(jiao)叉管道凈距(ju)離小于100mm時，加跨接線。

  ③. 管(guan)道(dao)凈距(ju)離大(da)于100mm時(shi)按獨(du)立(li)管(guan)線處理。

  ④. 跨(kua)接線(xian)采用截面積大于6m㎡的銅芯軟(ruan)絞線(xian)。

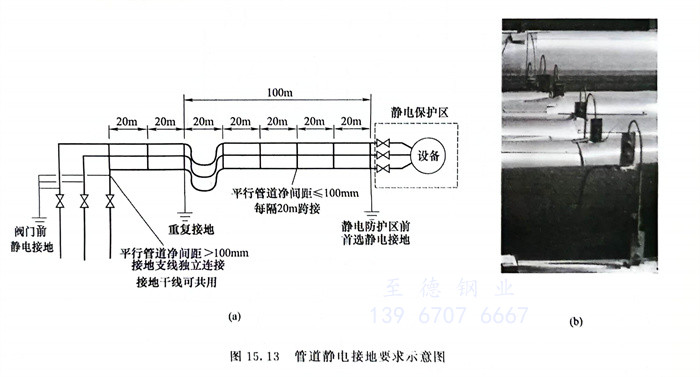

  管(guan)道靜電(dian)接(jie)地要求如(ru)圖15.13所示。
