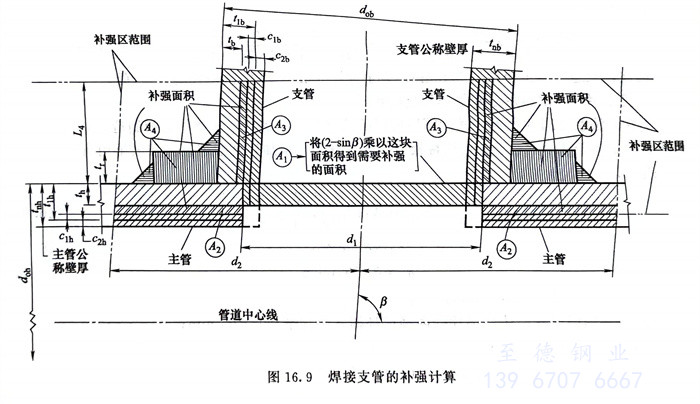

焊(han)接支管(guan)的(de)補(bu)強計算(suan)在GB50316、SH 3059、GB/T 20801、ASME B31.1、ASME B31.3等(deng)規范中均(jun)有(you)介(jie)紹。焊(han)接支管(guan)的(de)補(bu)強計算(suan)如圖16.9所(suo)示(shi)。
支管軸(zhou)(zhou)線(xian)與主管軸(zhou)(zhou)線(xian)斜(xie)交的結構形(xing)式,圖中支管軸(zhou)(zhou)線(xian)與主管軸(zhou)(zhou)線(xian)的夾角β應介(jie)于(yu)45°~90°之間。主管為焊接管時,焊縫(feng)應位于(yu)主管的斜(xie)下(xia)方。

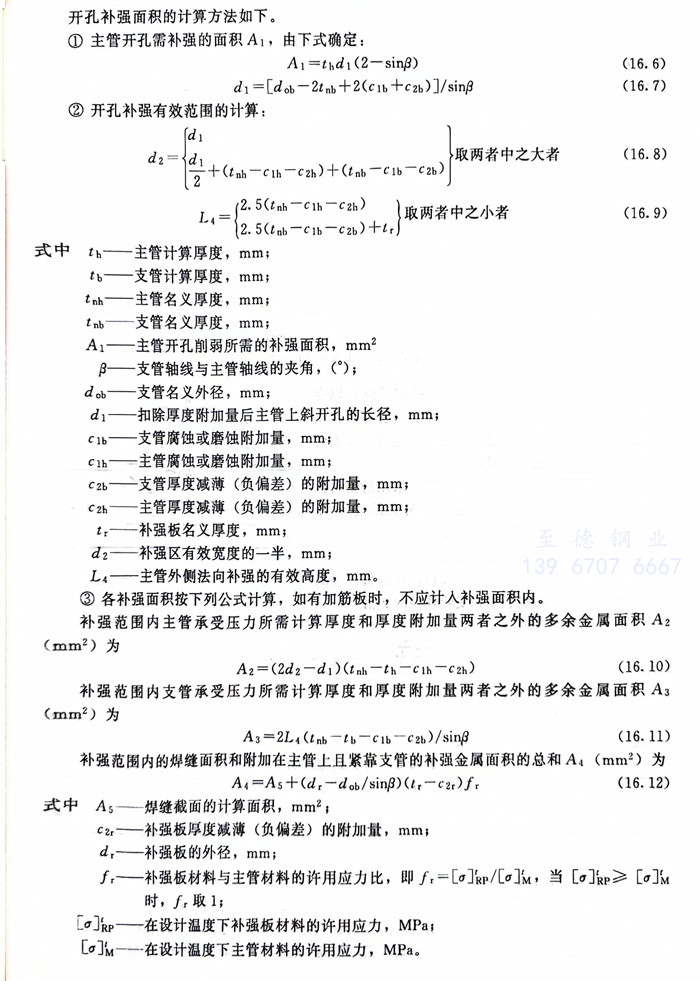

開孔補強面積(ji)的計算(suan)方(fang)法如下:
補強(qiang)面積計算結(jie)果應符(fu)合下式(shi)規定: A2+A3+A4 ≥ A1 (16.13)

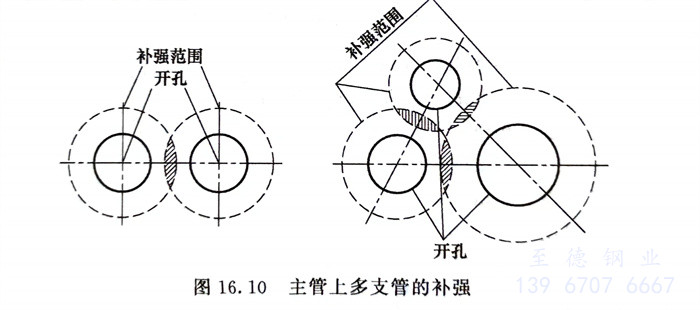

主(zhu)管(guan)上(shang)(shang)多(duo)支管(guan)的補(bu)(bu)(bu)強(qiang)(qiang),應(ying)(ying)符合(he)(he)下列規定:當主(zhu)管(guan)上(shang)(shang)任(ren)意(yi)兩(liang)(liang)(liang)(liang)(liang)個(ge)(ge)(ge)或兩(liang)(liang)(liang)(liang)(liang)個(ge)(ge)(ge)以(yi)上(shang)(shang)相(xiang)鄰(lin)(lin)(lin)開孔的中心距小于(yu)相(xiang)鄰(lin)(lin)(lin)兩(liang)(liang)(liang)(liang)(liang)孔平均(jun)(jun)直徑的2倍,其補(bu)(bu)(bu)強(qiang)(qiang)范(fan)圍重疊(die)時(shi),如圖16.10所示,這兩(liang)(liang)(liang)(liang)(liang)個(ge)(ge)(ge)或兩(liang)(liang)(liang)(liang)(liang)個(ge)(ge)(ge)以(yi)上(shang)(shang)的開孔必須(xu)按(an)前面的敘(xu)述進行補(bu)(bu)(bu)強(qiang)(qiang)計算,并(bing)采用(yong)聯合(he)(he)補(bu)(bu)(bu)強(qiang)(qiang)方式進行補(bu)(bu)(bu)強(qiang)(qiang)。采用(yong)聯合(he)(he)補(bu)(bu)(bu)強(qiang)(qiang)時(shi),總補(bu)(bu)(bu)強(qiang)(qiang)面積(ji)不應(ying)(ying)小于(yu)各孔單獨(du)補(bu)(bu)(bu)強(qiang)(qiang)所需補(bu)(bu)(bu)強(qiang)(qiang)面積(ji)之(zhi)和(he),置于(yu)兩(liang)(liang)(liang)(liang)(liang)相(xiang)鄰(lin)(lin)(lin)孔之(zhi)間的補(bu)(bu)(bu)強(qiang)(qiang)面積(ji)至少(shao)(shao)應(ying)(ying)等(deng)(deng)于(yu)各孔所需補(bu)(bu)(bu)強(qiang)(qiang)面積(ji)之(zhi)和(he)的50%,且此兩(liang)(liang)(liang)(liang)(liang)相(xiang)鄰(lin)(lin)(lin)孔中心距至少(shao)(shao)應(ying)(ying)等(deng)(deng)于(yu)兩(liang)(liang)(liang)(liang)(liang)開孔平均(jun)(jun)直徑的1.5倍。在(zai)計算補(bu)(bu)(bu)強(qiang)(qiang)面積(ji)時(shi),任(ren)何部分截(jie)面不得重復計入(ru)。
管道(dao)開孔補(bu)強(qiang)的兩種方法:補(bu)強(qiang)圈(quan)補(bu)強(qiang),以(yi)全熔透焊(han)縫將(jiang)內部或外部補(bu)強(qiang)圈(quan)與(yu)支(zhi)管、主管相焊(han);整體(ti)補(bu)強(qiang),增加主管厚度,或以(yi)全熔透焊(han)縫將(jiang)厚壁(bi)支(zhi)管或整體(ti)補(bu)強(qiang)鍛件(jian)與(yu)主管相焊(han)。
采用(yong)(yong)補(bu)強圈補(bu)強時應遵守的(de)規定:采用(yong)(yong)的(de)鋼材標準(zhun)抗拉強度Rm≤540MPa;主管壁名(ming)義厚度δn≤38mm;補(bu)強圈厚度應不大(da)于1.58δn。
工(gong)程應用:某管(guan)(guan)子支管(guan)(guan)補強設計

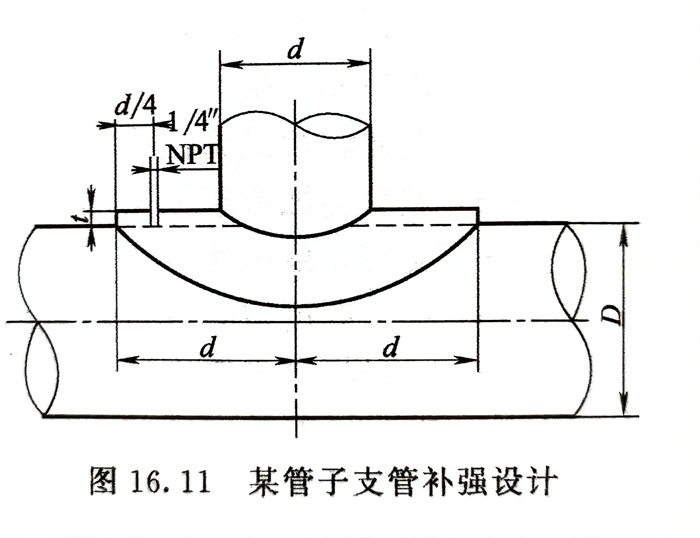

某管(guan)子(zi)支(zhi)管(guan)補(bu)(bu)強(qiang)設計見(jian)圖(tu)16.11,補(bu)(bu)強(qiang)板的材料與主管(guan)相同。補(bu)(bu)強(qiang)板的長度(du)是支(zhi)管(guan)外徑的2倍。
