04Cr13Ni5Mo是含鉬馬氏體(ti)不銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一(yi)、化學成分

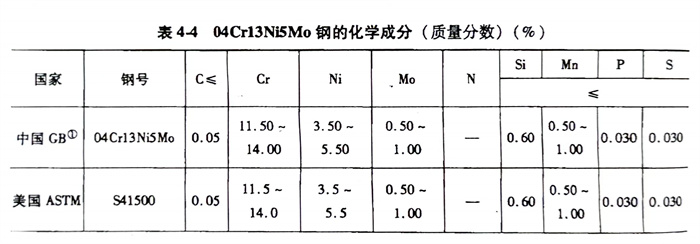

化學成分(fen)見表4-4。
二、熱加(jia)工

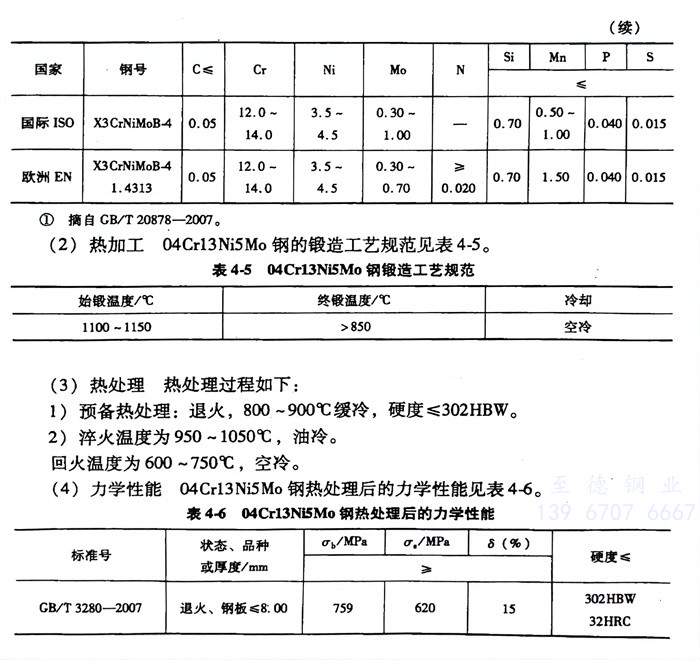

04Cr13Ni5Mo鋼(gang)的鍛(duan)造工(gong)藝規范見表4-5。
三、熱(re)處理
熱處理過程如下：
1. 預備熱(re)處理：退火，800～900℃緩(huan)冷，硬度≤302HBW。
2. 淬(cui)火溫(wen)度為950～1050℃，油冷。
回火溫(wen)度為600～750℃，空冷。
四、力學性能
04Cr13Ni5Mo鋼熱處理后的力(li)學性能見表4-6。
