108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不(bu)銹鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不(bu)銹(xiu)鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一(yi)、化學成分

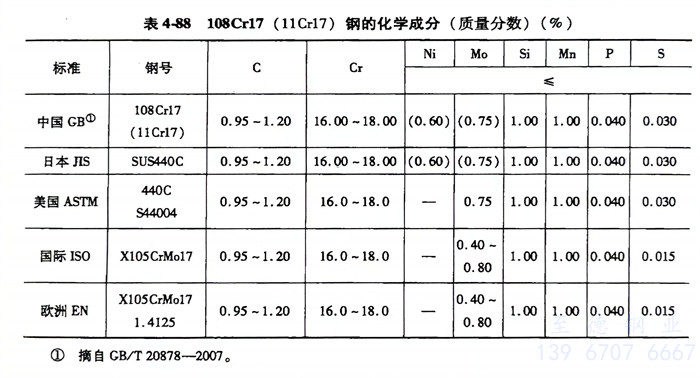

   108Cr17（11Cr17）、1.4125、S44004、440C不銹(xiu)鋼的化學成分見表4-88。

二(er)、熱(re)加工

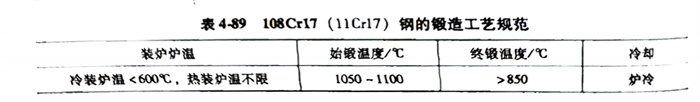

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛(duan)造工藝(yi)規范見表4-89。

   應特(te)別注意鋼的(de)熱加(jia)(jia)工工藝，最好采用冷(leng)裝加(jia)(jia)熱（＜600℃），加(jia)(jia)熱速度不宜太快，尤其是(shi)在(zai)700℃以下時，同(tong)時應該控(kong)制較高的(de)停鍛、軋(ya)溫度，并嚴(yan)格(ge)注意緩冷(leng)條件。

三、預備熱處(chu)理(li)

  預備熱處理的過程如下：

    1. 軟化退(tui)火：加熱溫度為(wei)800～840℃，爐(lu)(lu)冷到(dao)500℃以下出(chu)爐(lu)(lu)空冷，退(tui)火組織為(wei)珠光體(ti)，硬度≤269HBW。

    2. 完全退火：加熱溫度(du)為(wei)840～920℃，爐冷，硬度(du)≤269HBW。

四、淬火及回火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
