12Cr12（1Cr12）不銹鋼是馬氏體不銹耐熱鋼，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一、化學(xue)成(cheng)分

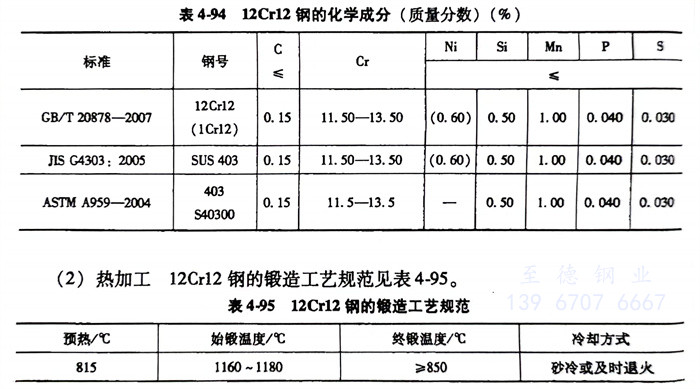

   12Cr12（1Cr12）SUS403、S40300不銹(xiu)鋼的化(hua)學成分見表4-94。

二、熱加工

   12Cr12（1Cr12）SUS403、S40300不(bu)銹鋼的鍛(duan)造工藝規(gui)范見表4-95。

三(san)、預備熱處理(li)

  預備熱處理(li)的過程如下(xia)：

    1. 軟化(hua)退火：750～800℃爐冷。

    2. 完全(quan)退火：860～900℃爐(lu)(lu)冷(leng)或爐(lu)(lu)冷(leng)至750℃出爐(lu)(lu)空冷(leng)，硬度≤200HBW。

四、淬火及回火

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)淬火溫度(du)(du)為(wei)950～1000℃，油冷或水冷；回火溫度(du)(du)為(wei)700～750℃空冷，硬度(du)(du)≥170HBW。

五、力學性能

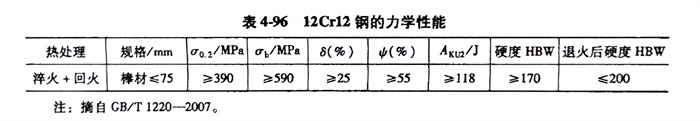

   12Cr12（1Cr12）SUS403、S40300不(bu)銹鋼的(de)力學性(xing)能見表4-96。
