14Cr11MoV（1Cr11MoV）不銹(xiu)鋼是鉻鉬釩馬氏體不銹(xiu)耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化學成分

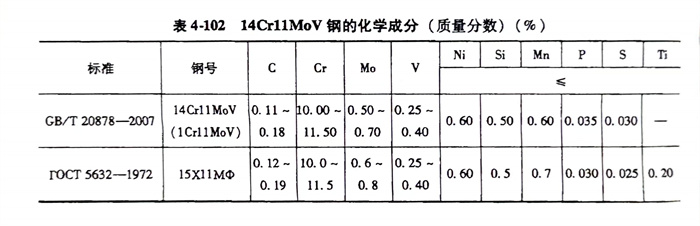

   14Cr11MoV（1Cr11MoV）不銹鋼的化學成分見表4-102。

二、熱加工

   14Cr11MoV（1Cr11MoV）不銹鋼的鍛造工藝規范見表4-103。

三、預(yu)備熱處理

  預(yu)備熱(re)處理的過程如(ru)下：

    1. 軟(ruan)化退火：750～800℃；爐冷。

    2. 完全退火：860～900℃；爐冷，退火后硬度≤200HBW。

四、淬火及回火

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)淬(cui)火溫(wen)度1030～1100℃，油冷；回火溫(wen)度720～740℃，空(kong)冷（根(gen)據零件需(xu)要選擇回火溫(wen)度）。

五、力學性能

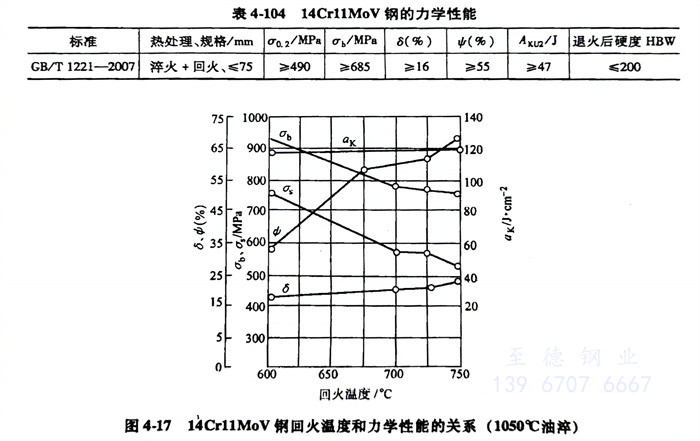

   14Cr11MoV（1Cr11MoV）不銹鋼的力(li)學性(xing)能(neng)見(jian)表4-104，14Cr11MoV鋼回火溫度和力(li)學性(xing)能(neng)的關系見(jian)圖4-17。

六、焊(han)接性

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
