13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不銹(xiu)耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化(hua)學成分

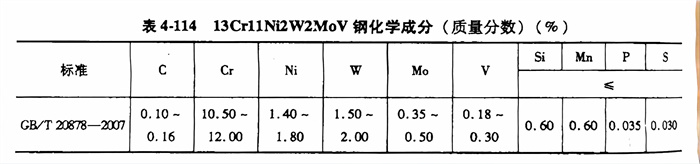

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹鋼的化學成分見表(biao)4-114。

二、熱加工(gong)

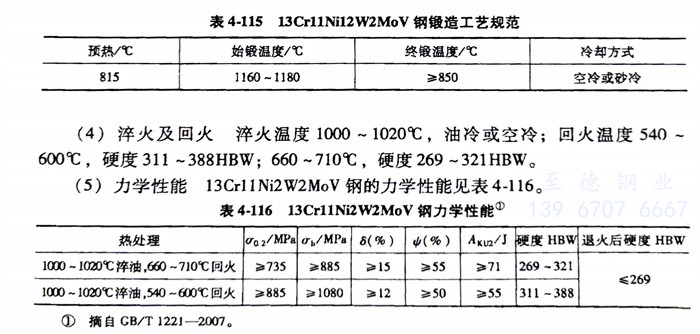

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹鋼的(de)鍛造工(gong)藝規范見表4-115。

三、預備熱處理

  預(yu)備熱處理(li)的過程(cheng)如下：

    1. 正火溫度1000～1020℃，空冷。

    2. 退火溫度(du)：780～850℃，緩冷，硬度(du)≤269HBW。

四(si)、淬火(huo)及回(hui)火(huo)

   淬火(huo)溫度1000～1020℃，油(you)冷(leng)或空冷(leng)；回火(huo)溫度540～600℃，硬度311～388HBW；660～710℃，硬度269～321HBW。

五、力學性能(neng)

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的力學性能見表4-116。
