18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹鋼是含有鈮、釩、氮等多種元素的馬氏體耐熱(re)鋼(gang)，該鋼具有良好的強韌性和抗氧化性、抗蠕變性能和松弛性能，并有一定的耐蝕性。主要用于制造汽輪機高溫緊固件和動葉片。

_{一、化學成(cheng)分}

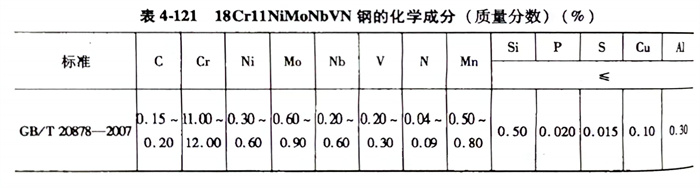

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不(bu)銹鋼(gang)的(de)化學(xue)成(cheng)分見表4-121。

二、熱加工

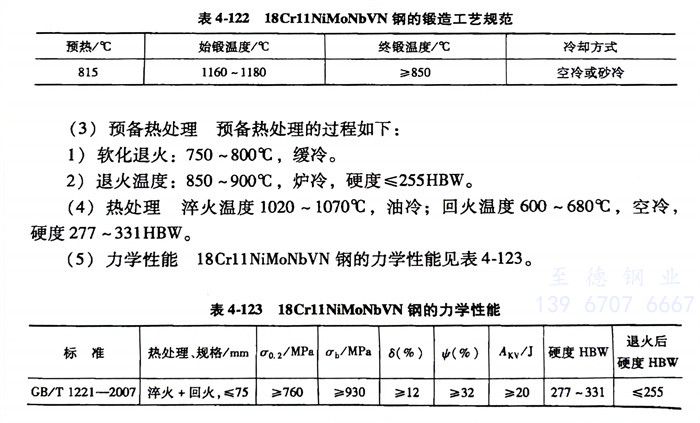

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹鋼(gang)的鍛造工藝規范見表4-122。

三(san)、預備熱處理

  預備熱處理的過程如(ru)下：

    1. 軟化退(tui)火：750～800℃，緩冷。

    2. 退火溫度：850～900℃，爐冷，硬度≤255HBW。

四、熱處理

   淬(cui)火溫度(du)1020～1070℃，油冷；回火溫度(du)600～680℃，空冷，硬度(du)277～331HBW。

五、力學性能

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不(bu)銹(xiu)鋼的力(li)學性(xing)能見表4-123。
