13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不銹耐熱鋼(gang)。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。
一、化學成(cheng)分

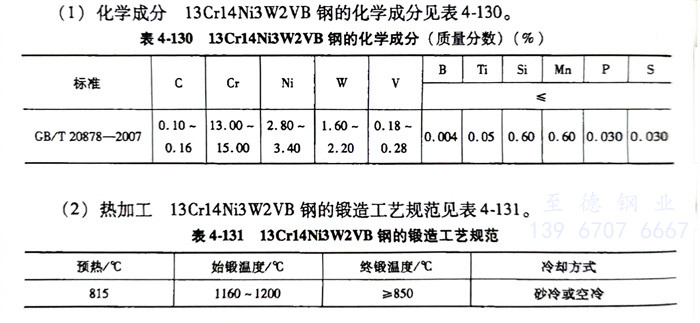

13Cr14Ni3W2VB 不銹鋼的(de)化(hua)學成分見表(biao)4-130。
二、熱加工
13Cr14Ni3W2VB 不銹鋼的鍛造工(gong)藝規范(fan)見表4-131。
三(san)、預備熱處理
預備熱處理的(de)過(guo)程如下(xia)：
1. 軟(ruan)化退火：750～800℃，爐(lu)冷。
2. 完全(quan)退火：860～900℃，爐(lu)冷。
四、淬火及回火
13Cr14Ni3W2VB 不銹鋼淬火溫度(du)為(wei)1020～1080℃，油冷。回火溫度(du)為(wei)200～600℃（根(gen)據零件需要(yao)選擇(ze)回火溫度(du)）。
