目前列入國家標準的Cr21型雙相不銹鋼僅有12Cr21Ni5Ti。
一、12Cr21Ni5Ti雙相不銹鋼簡介
12Cr21Ni5Ti（原牌號為 1Cr21Ni5Ti）已納入GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21833等標準中（化學成分見表7-1）。該牌號材料包括鋼棒、鋼板、無縫鋼管等。該鋼最早由前蘇聯在20世紀60年代開發，1961年納入標準（TOCT5632-61），1972年又對其進行了修訂，TOCT5632-72將0Cr21Ni5Ti鋼的Cr、Ni含量提高，鋼號改為0Cr22Ni6Ti（化學成分見表7-5），中國經研制后、1975年納人GB 1220-75標準，該鋼種是為了節鎳，代替1Cr18Ni9Ti而設計的，有較好的力學性能，特別是強度較高。
二(er)、12Cr21Ni5Ti雙相(xiang)不(bu)銹鋼的化學成分和(he)顯(xian)微組織
Cr21型化(hua)學成分(fen)見表(biao)7-1或表(biao)7-5。此鋼(gang)在500～600℃短時(shi)加熱出現脆性(xing)，這(zhe)一(yi)溫度(du)(du)范(fan)(fan)圍(wei)與鐵素(su)體(ti)(ti)固(gu)溶體(ti)(ti)的(de)彌散硬(ying)化(hua)溫度(du)(du)范(fan)(fan)圍(wei)［析出（Ni，Cr，Fe）3（Ti，Al）相(xiang)］和鐵素(su)體(ti)(ti)固(gu)溶體(ti)(ti)的(de)兩相(xiang)分(fen)離溫度(du)(du)范(fan)(fan)圍(wei)（475℃脆性(xing)）部分(fen)疊加，有可能是這(zhe)一(yi)溫度(du)(du)范(fan)(fan)圍(wei)強化(hua)效(xiao)果最顯(xian)著(zhu)的(de)原因；為了(le)防止這(zhe)一(yi)現象，采用(yong)控制鋼(gang)中 Ti不大于0.5％，殘余(yu)Al不大于0.08％的(de)方法，收到(dao)了(le)明顯(xian)的(de)效(xiao)果。
經950～1050℃固溶處(chu)理(li)后，Cr21型雙(shuang)相(xiang)不(bu)銹鋼(gang)中的鐵(tie)素(su)體(ti)(ti)(ti)量(liang)為55％～70％。提高淬火溫度，使鐵(tie)素(su)體(ti)(ti)(ti)量(liang)增多，當組(zu)織中奧(ao)氏體(ti)(ti)(ti)量(liang)不(bu)少于(yu)20％～25％時仍為細(xi)晶(jing)組(zu)織，只有當奧(ao)氏體(ti)(ti)(ti)相(xiang)消失時，晶(jing)粒(li)才(cai)會粗化。由于(yu)兩相(xiang)組(zu)織阻止了(le)晶(jing)粒(li)急劇(ju)長大，因此在少量(liang)變形后再加熱時，雙(shuang)相(xiang)不(bu)銹鋼(gang)沒有晶(jing)粒(li)急劇(ju)長大傾向，這也(ye)是這種類型鋼(gang)的特征(zheng)之一(yi)。
Cr21型(xing)雙(shuang)相不銹鋼在400～500℃范圍(wei)內長(chang)期(qi)保溫，出(chu)現475℃脆(cui)性(xing)；600～750℃短期(qi)時(shi)效后的塑性(xing)降低是由于碳化物(wu)的析出(chu)而使合金(jin)元素貧(pin)化的奧氏體產生(sheng)馬氏體轉變(bian)的結果；650～700℃長(chang)期(qi)保溫的脆(cui)化則與α相的析出(chu)有(you)關。

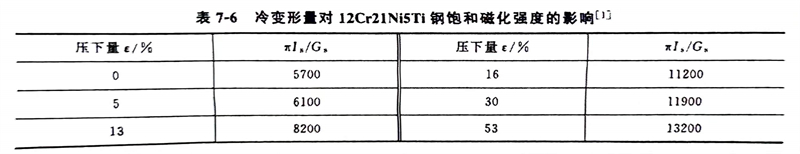

Cr21型雙相不銹鋼中的(de)奧(ao)氏體是亞穩定(ding)的(de)，在冷變(bian)形(xing)過(guo)程中也(ye)會(hui)產生(sheng)馬(ma)氏體轉(zhuan)變(bian)（γ-am），即使在小(xiao)變(bian)形(xing)量(liang)后(hou)，飽和磁(ci)化強(qiang)度也(ye)會(hui)顯著增加，見表(biao)7-6。但(dan)是加熱到150℃即可以抑制(zhi)馬(ma)氏體轉(zhuan)變(bian)，這(zhe)提(ti)供了采用(yong)溫軋工(gong)藝以提(ti)高軋制(zhi)變(bian)形(xing)量(liang)的(de)條件。
三、12Cr21Ni5Ti雙相不銹鋼的性(xing)能
這類鋼(gang)(gang)中增(zeng)加了(le)鈦(tai)的(de)含(han)量(liang)(liang)，與022Cr19Ni5Mo3Si2N 鋼(gang)(gang)相比(bi)(bi)，提高(gao)了(le)鋼(gang)(gang)的(de)耐晶(jing)間腐蝕能(neng)(neng)力和耐應力腐蝕的(de)能(neng)(neng)力。由(you)于(yu)這類鋼(gang)(gang)中鉻當(dang)(dang)量(liang)(liang)與鎳(nie)當(dang)(dang)量(liang)(liang)的(de)比(bi)(bi)值選擇適(shi)當(dang)(dang)，在高(gao)溫加熱后仍能(neng)(neng)保留較大量(liang)(liang)的(de)奧氏(shi)體(ti)(ti)組織，還能(neng)(neng)在冷卻過程中生(sheng)成(cheng)二(er)次奧氏(shi)體(ti)(ti)，結(jie)果鋼(gang)(gang)中奧氏(shi)體(ti)(ti)總的(de)體(ti)(ti)積分數不低于(yu)30％～40％，使鋼(gang)(gang)具有(you)良好的(de)耐晶(jing)間腐蝕的(de)能(neng)(neng)力。
四、12Cr21Ni5Ti雙相不銹鋼的用(yong)途
12Cr21Ni5Ti雙相不(bu)銹鋼代替1Cr18Ni9Ti鋼使用，多用來制造既耐氧化性酸的腐蝕（例如硝酸），又要求有較高強度的設備和部件，用來制造化學工業、食品工業等耐酸腐蝕的容器和部件，特別適用于制造航空發動機殼體和火箭發動機燃燒室外壁。
