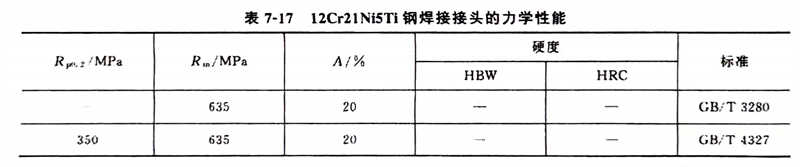

Cr21型雙相不(bu)銹鋼(gang)的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不(bu)銹(xiu)鋼(gang)焊(han)條。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。

  焊(han)(han)(han)(han)接Cr21型(xing)(xing)雙(shuang)相(xiang)不銹鋼(gang)的焊(han)(han)(han)(han)接方法有(you)焊(han)(han)(han)(han)條(tiao)電弧(hu)(hu)焊(han)(han)(han)(han)和(he)鎢極(ji)氬弧(hu)(hu)焊(han)(han)(han)(han)。焊(han)(han)(han)(han)條(tiao)電弧(hu)(hu)焊(han)(han)(han)(han)可選用E309和(he)E309L型(xing)(xing)焊(han)(han)(han)(han)條(tiao)；氬弧(hu)(hu)焊(han)(han)(han)(han)可選H0Cr20Ni14Mo3焊(han)(han)(han)(han)絲作為(wei)(wei)填充金屬(shu)。施焊(han)(han)(han)(han)時，為(wei)(wei)了防止熱(re)(re)影(ying)響(xiang)區(qu)晶粒(li)粗(cu)大(da)，盡(jin)量使用小的熱(re)(re)輸入，其他工藝措施與焊(han)(han)(han)(han)接Cr18型(xing)(xing)雙(shuang)相(xiang)不銹鋼(gang)相(xiang)同(tong)。
