12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼是亞穩定奧氏體不(bu)銹(xiu)鋼，是最易冷變形強化的鋼經冷加工后有高的強度和硬度，并仍保留足夠的塑韌性，在弱介質中具有良好的耐蝕性。主要用于制造以冷狀態承受較高載荷，又能減輕裝備重量和不生銹的設備和零件，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

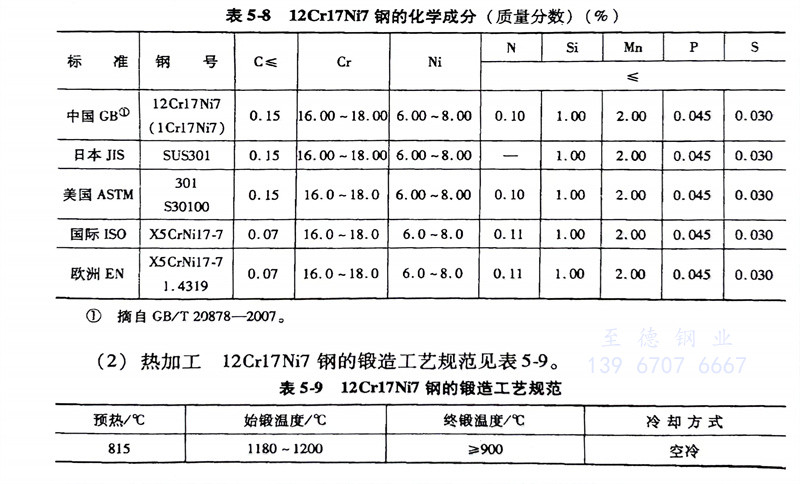

（1）化學成分: 12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的(de)化(hua)學成分見(jian)表(biao)5-8。

（2）熱加工:  12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的鍛造工藝規范見表5-9。

（3）預(yu)備熱處理:  消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固(gu)溶熱處理:  1010～1150℃，快冷，硬度≤187HBW。

（5）力(li)學性(xing)能: 12Cr17Ni7不銹鋼的室溫力學性能見表5-10。

（6）耐(nai)蝕性(xing): 在弱介質中（大氣條件下）具有良好的(de)耐蝕性(xing)。

（7）加工性能(neng)：冷變(bian)形(xing)性能良好(hao)(hao)，可(ke)以進(jin)行(xing)(xing)各(ge)種(zhong)加工，如彎曲(qu)、卷邊(bian)、折疊等(deng)，并具有良好(hao)(hao)的(de)深沖性能和(he)較好(hao)(hao)的(de)切削(xue)加工性能。焊(han)接性很(hen)好(hao)(hao)，可(ke)以用各(ge)種(zhong)方法進(jin)行(xing)(xing)焊(han)接，焊(han)后不需進(jin)行(xing)(xing)熱(re)處理(li)。
