Y12Cr18Ni9、1.4305、303不銹鋼是奧氏體易切削不銹(xiu)鋼,在鋼中提高硫、磷含量,從而改善12Cr18Ni9(1Cr18Ni9)不銹鋼的切削性能。最適用于在自動車床上加工的耐蝕性標準件和制作輥、軸等。

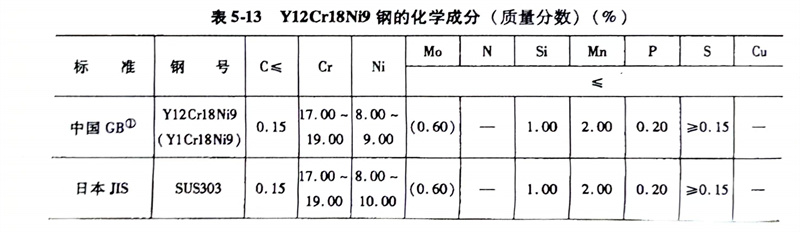

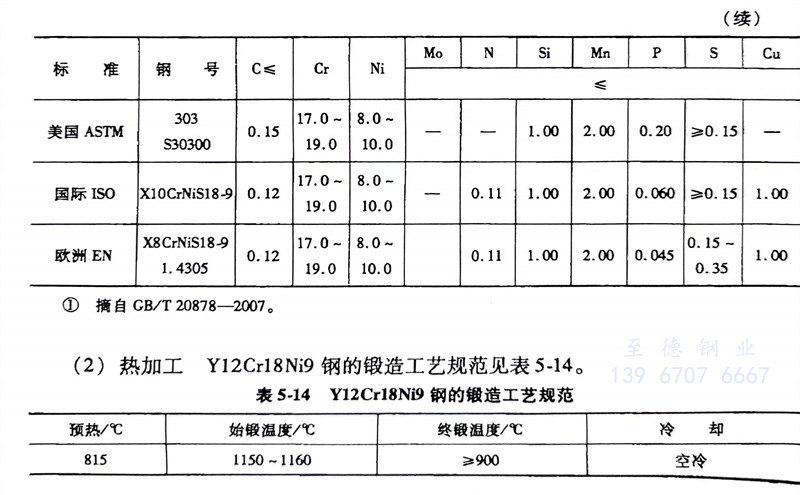

(1)化(hua)學成(cheng)分: Y12Cr18Ni9、1.4305、303不銹(xiu)鋼的(de)化(hua)學成分見表5-13。
(2)熱加(jia)工:Y12Cr18Ni9、1.4305、303不銹鋼的鍛造工藝規范見表5-14。
(3)預(yu)備熱處理: 消除加工應力的退火溫度為300~350℃,保溫1~2h,空冷。冷拉坯料的退火溫度為970℃,水冷。冷拉材中間退火溫度為850℃,水冷。
(4)固溶(rong)處理: 1010~1150℃,水冷或空冷,硬度≤187HBW。
(5)焊接(jie): 焊接性好,薄板宜采用氬弧焊。當采用焊條電弧焊時,可用A102、A107和A132、A137焊條焊接。
(6)耐蝕性:耐(nai)晶(jing)間腐(fu)蝕(shi)性不(bu)良,因此焊(han)接狀(zhuang)態的(de)工件(jian)在產(chan)生晶(jing)間腐(fu)蝕(shi)的(de)介(jie)質中不(bu)宜采用。此鋼對(dui)氧化(hua)性酸具有優越的(de)耐(nai)蝕(shi)性。耐(nai)蝕(shi)性同12Cr18Ni9鋼。

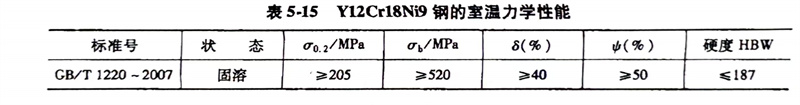

(7)力學性能(neng): Y12Cr18Ni9、1.4305、303不銹鋼的室溫力學性能見表5-15。
